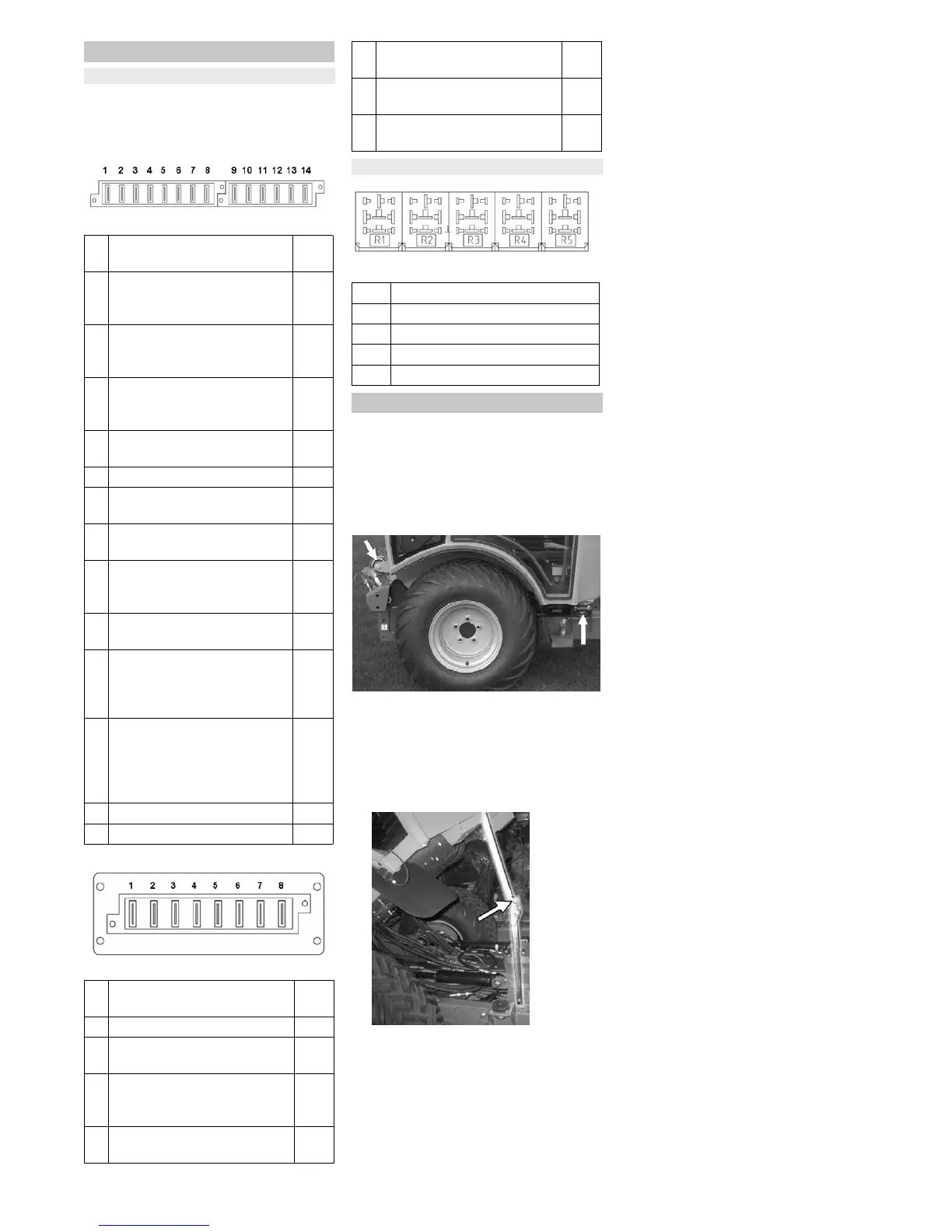

Kärcher MIC 84 - Vaihtotyöt; Ajohytin Kippaus

- 13
 Tarkasta sulakkeet.
 Vaihda vialliset sulakkeet uusiin.
Huomautus: Käytä vain samanarvoisia
sulakkeita.
Hytin sulakerasian sulakkeet
Sulakkeet katossa oikealla
Releet ajohytin virtalaatikossa
Koneen ajohytin voi kipata huoltotöitä ja
korjauksia varten.
 Pysäköi kone tasaiselle pinnalle.
 Vedä virta-avain pois.
 Löysää hieman hytin etukiinnityksiä,
jätä ruuvit paikalleen.
 Irrota hytin takakiinnitykset.
Etu-ja takakiinnitys
 Kohota ja kippaa hytti ylös. Vahinkojen
välttäseksi, tehtävään tarvitaan vähin-
täin kolme aikuista.
 Varmista hytti hytin alle asennetulla
kannattimella. Lukitse kannatin paikal-
leen tarkoitukseen varatulla ruuvilla.
Varmista kannatin ruuvilla ja mutterilla.
몇 VAROITUS
Varmista ennen hytin alla tehtäviä töitä,
että hytti on asianmukaisesti varmistettu,
jotta se ei voi vahingossa kääntyä takaisin
alas.
Älä koskaan yksinään kippaa hyttiä ylös tai
tee yksinään töitä hytin alla!
Vaihtotyöt
Sulakkeet
1 Stopp Solenoid
Generator IG
5 A
2 Syöttö OX012
Lisäpistorasia 5 V
MC050
10 A
3 Ilmaistuinkompressori
Ohjauspylvään kääntökytkin
Kuivainmoottori
20 A
4 Seisontajarru
Lisäpistorasia 12 V
Ohjauspaneelivalaistus
10 A
5 JS1000
DP620
5 A
6 Työvalaistus edessä 20 A
7 Jarruvalokytkin
Lisäsyöttö MC050
10 A
8 Syöttö MC050
Syöttö IX024
10 A
9 Painesuodattimen anturi
Ajosuuntavalintakytkimen F/N/
R-kytkin
3 A
10 Istuinkontaktikytkin
JS 120, mikrokytkin
3 A
11 Kierroslukuanturi ja paluuvirta-
ussuodatin
Ajopoljin
Ryömintäpoljin
5 A
12 Työhydrauliikka edessä
Työhydrauliikka takana
Uintiasento
Vakionopeudensäädin
Extra 5 V
5 A
13 Ei varattu
14 Ei varattu
1 Huomiovalo vasen
Rekisterikilpivalo
5 A
2 Huomiovalo oikea 5 A
3 Kattovilkku
Työvalaistus takana
15 A
4 Valaistus
Virransyöttö
Kytkinvalaistus
10 A
5 Valaistus
Varoitusvilkkulaite
15 A
6 Istuinlämmitys
Radiolaitteisto
7,5 A
7 Tuulilasinpyyhin
Lasinpesulaitteisto
10 A
8 Varoitusvilkkulaite
Radiolaitteisto
5 A
Rele
R1 Suuntavilkku
R2 Valaistus
R3 Valaistus
R4 Virransyöttö kattovalaistus
R5 Virransyöttö sulakkeet 50 A
Ajohytin kippaus
149FI
