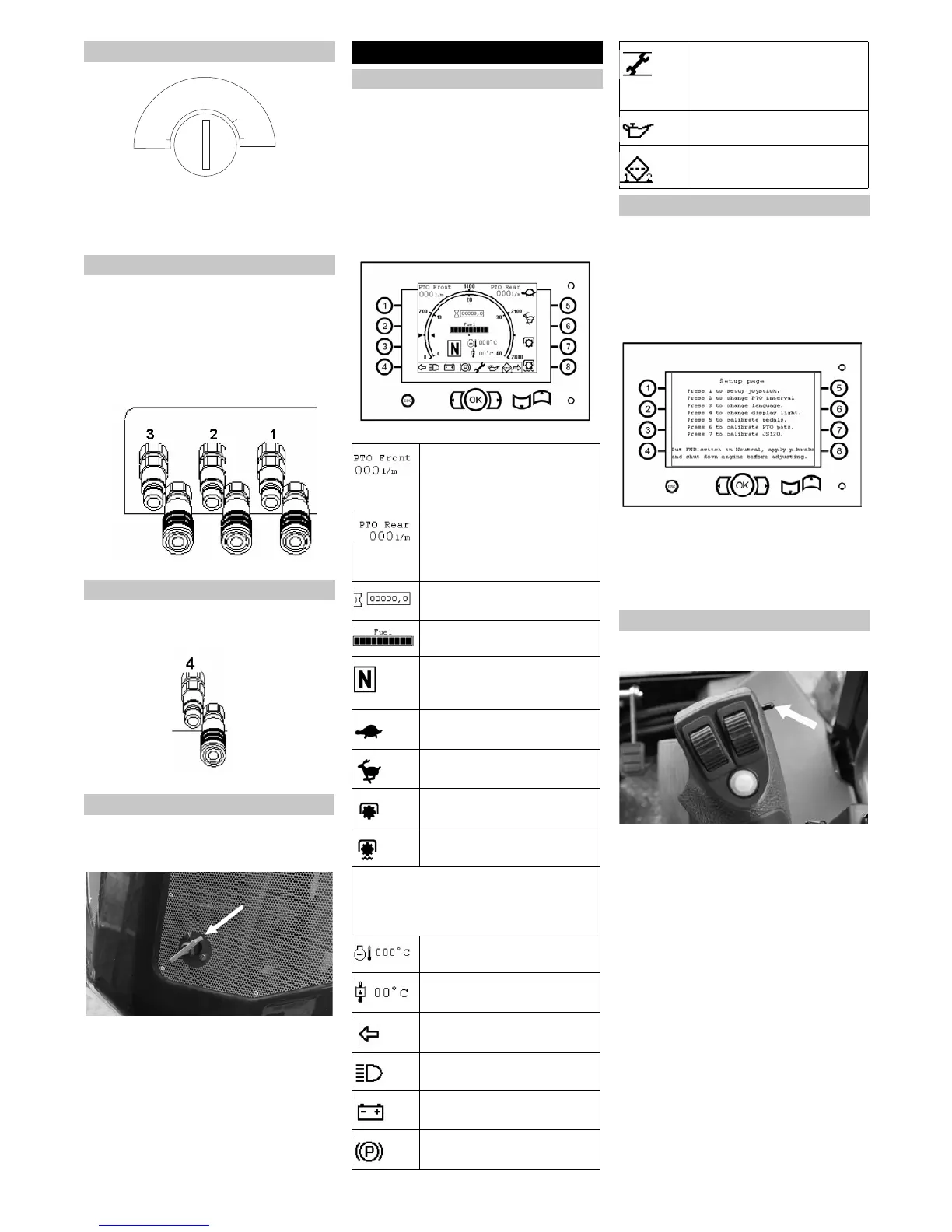

- 5
1 OFF: accensione spenta
2 ON: accensione inserita
3 GL: Preriscaldamento
4 ST: Avviare il motore
Attacco rapido 1 e 2 è di serie su tutte le
macchine
L'attacco rapido 3 (opzione) è collegato ai
cilindri sollevatori mediante un raccordo a T
e viene utilizzato con sollevatore frontale
disattivato, p. es. per sollevare und carica-
tore frontale.
Gli attacchi rapidi davanti a destra
L'attacco rapido 4 è di serie su tutte le mac-
chine.
Gli attacchi rapidi dietro
L'interruttore principale si trova sul lato an-
teriore della parte della macchina posterio-
re.
Interruttore principale, in posizione disinserita
Per il funzionamento, l'interruttore prin-
cipale deve essere inserito. Se la mac-
china viene spenta e non messa in fun-
zione per un periodo più lungo, disinse-
rire e estrarre l'interruttore principale.
La macchina è dotata di un display risp. un
terminale di comando:
– All'interno sono collocati visualizzazio-
ne e spie di controllo.
L'anello mostra all'esterno il numero di
giri motore fino a 2800 giri/minuto, all'in-
terno il tachimetro della macchina che
indica al massimo 40 km/h.
– All'esterno si trovano pulsanti e tasti per
impostazioni di setup.
Terminale di comando/Display
몇 AVVERTIMENTO
Modifiche nel Setup possono influenzare
notevolmente la macchina e quindi diventa-
re un pericolo per il traffico. Perciò: Esegui-
re impostazioni di calibrazione rilevanti la
sicurezza solo dopo aver consultato il ser-
vizio di assistenza clienti.
Quando la macchina è in marcia, pre-
mere sul pulsante OK.
Premere i pulsanti 1-7 per sfogliare nel
menù.
Per navigare, premere il pulsante ESC
per ritornare al menù precedente.
Sulla leva multifunzionale vi è un selettore
per selezionare la direzione di marcia.
IN AVANTI: Interruttore in avanti, viene
attivata la direzione di marcia AVANTI e
l'indicatore di marcia (F) è acceso nel
display.
INDIETRO: Interruttore indietro, viene
attivata la direzione di marcia INDIE-
TRO e l'indicatore di marcia (R) è acce-
so nel display.
NEUTRO: la posizione dell'interruttore
è centrale, nel display si accende (N).
Accensione
Collegamento idraulico davanti
Collegamento idraulico dietro
Interruttore principale
OFF
ON
GL
ST
Uso
Terminale di comando/Display
Portata, idraulica di lavoro da-
vanti
Nota: La portata viene impo-
stata con potenziometro B.
Portata, idraulica di lavoro die-
tro
Nota: La portata viene impo-
stata con potenziometro C.
Contatore ore di funziona-
mento
Indicatore del serbatoio
Indicatore direzione guida:
Avanti (F), retromarcia (R) o
neutro (N)
Area di trasporto lentamente
Area di trasporto veloce
Area di lavoro 1 (Tempomat)
Area di lavoro 2 (regolazione
limite del carico)
Indicatori di avvertimento
Gli indicatori di avvertimento sono accesi
solo quando devono essere visualizzate
informazioni importanti.
Temperatura acqua di raffred-
damento
Temperatura olio idraulico
Indicatore direzione guida
Luci di marcia (anabbaglianti)
Indicatore di controllo batteria
Freno di stazionamento
Display di servizio: è acceso
quando deve essere eseguita
la corrispondente manuten-
zione
Indicatore pressione olio
Filtro: è acceso, quando il filtro
1 o il filtro 2 sono intasati
Menù Setup
Selettore direzione di marcia
57IT
