- 4

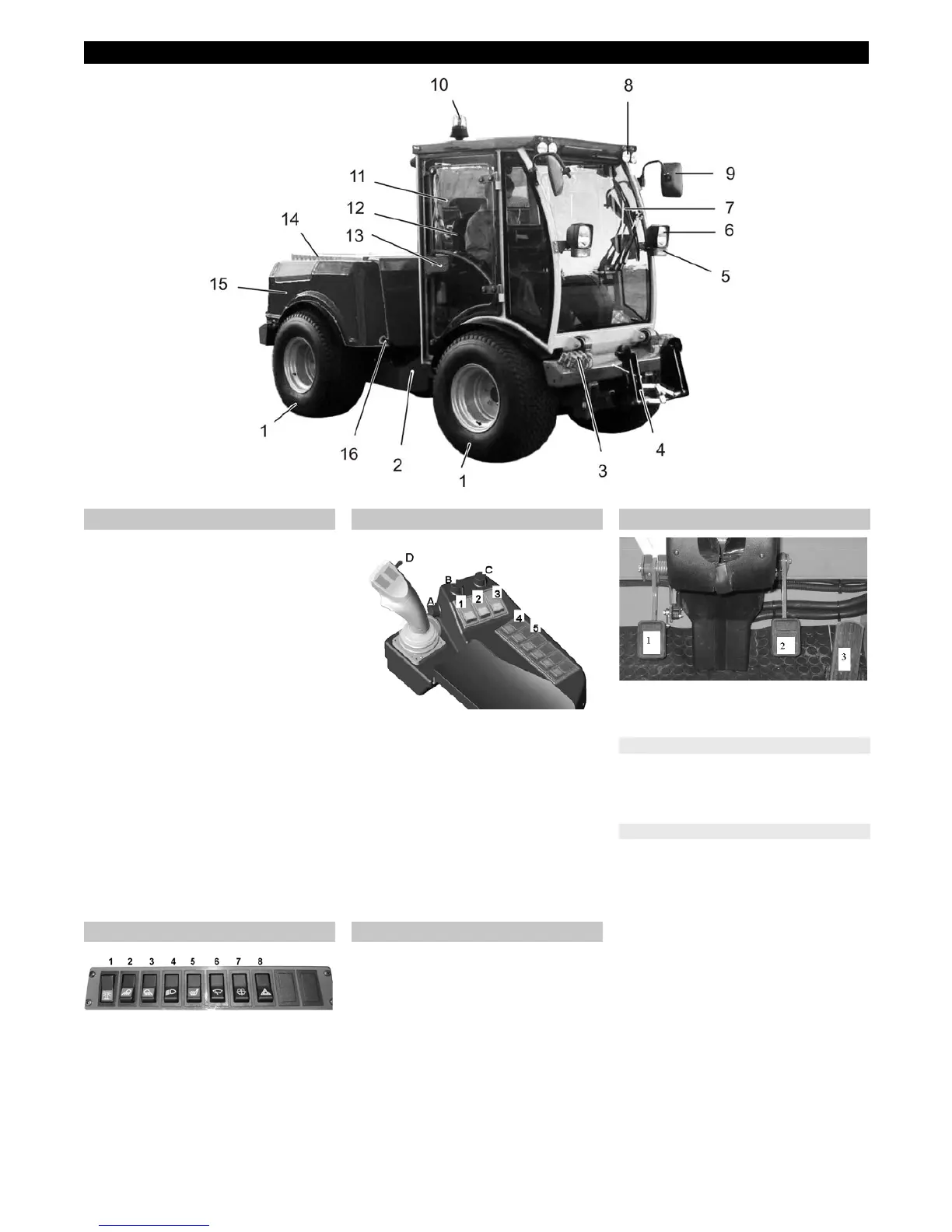

1 Wielen
2 Knikbesturing in het midden van het
voertuig
3 Aansluiting van hydraulisch systeem
van voren
4 Frontrek *
5 Knipperlicht
6 Verlichting
7 Ruitenwisser
8 Werklicht
9 Buitenspiegel
10 Zwaailicht
11 Bestuurderscabine *
12 Bestuurdersstoel *
13 Cabineportieren *
14 Motorafdekking
15 Afdekking aan de zijkanten
16 Vergrendeling van de afdekking aan de
zijkanten
niet afgebeeld
Hydraulische opnemer achteraan *
Trekhaak
* zie daarvoor de gedetailleerde beschrij-
vingen
1 Schakelaar zwaailicht
2 Schakelaar werkverlichting, voren
3 Schakelaar werkverlichting, achteren
4 Schakelaar licht
5 Stoelverwarming (optie)
6 Ruitenwisser
7 Ruitensproei-inrichting
8 Noodknipperlichtinstallatie
1 Werkhydraulica vooraan
2 Werkhydraulica achteraan
3 Tempomaat
4 Losse stand
5 Parkeerrem
A Potentiometer voor motortoerentalre-
geling (voor werkbereik 1 of 2 toe te
passen)
B Potentiometer werkhydraulica vooraan
(transporthoeveelheid)
C Potentiometer werkhydraulica achter-
aan (transporthoeveelheid)
D Keuzeschakelaar rijrichting
Om losgezet te worden heeft de parkeer-
rem hydraulische druk nodig. Als de motor
uit is, is hij daarom automatisch aangetrok-
ken.
Instructie: Het controlelampje in de bedie-
ningsterminal / op het display brandt bij een
aangetrokken parkeerrem.
Parkeerrem aantrekken:
Schakelaar parkeerrem op het dash-
board inschakelen
Parkeerrem lossen:
Schakelaar parkeerrem op het dash-
board uitschakelen
1 Inchpedaal
2 Rempedaal
3 Gaspedaal
Het inchpedaal regelt de snelheid in
WERKBEREIK 1 of 2.
Bedien het inchpedaal om de rijsnel-
heid te verlagen.
Wanneer het rijpedaal ingedrukt wordt,
neemt het motortoerental toe. Het pedaal is
van een veer voorzien; neemt men de voet
weg, gaat het motortoerental naar bene-
den.
몇 Belangrijk
Bij transportritten rijpedaal voorzichtig be-
dienen, anders bestaat gevaar wegens te
plotselingen snelheidsafname!
Overzicht apparaat
Buitenaanzicht
Plafondconsole
Schakelaar op het dashboard
Parkeerrem
Pedalen
Inchpedaal
Rijpedaal (voetgas)
74 NL
