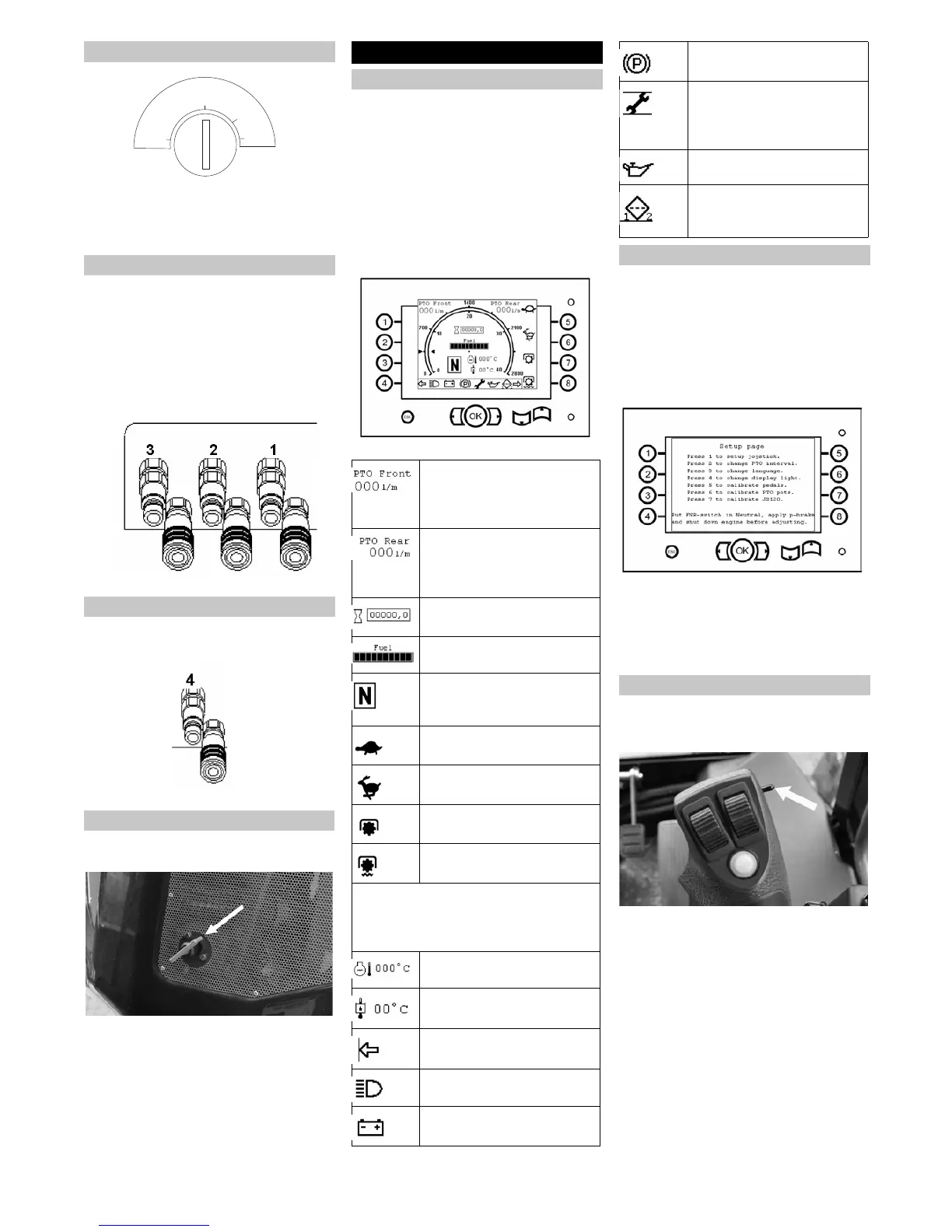

- 5
1 OFF: Вимкнути запалювання
2 ON: Увімкнути запалювання
3 GL: Передпусковий розігрів
4 ST: Запустити двигун
Швидкороз'ємні муфти 1 та 2 встановлю-
ються серійно на всіх машинах.
Швидкороз'ємна муфта 3 (опція) з'єдна-
на з підйомним циліндром за допомогою
Т-подібного з'єднання та використо-
вується при вимкненому фронтальному
екскаваторі, напр. для підйому фрон-
тального навантажувача.
Швидкороз'ємні муфти спереду справа
Швидкороз'ємна муфта 4 встановлюєть-
ся серійно на всіх машинах.
Задні швидкороз'ємні муфти
Головний вимикач знаходиться на пере-
дній панелі у задньої частини машини.
Головний вимикач, у вимкнутому положенні
Для початку роботи головний вими-
кач має бути включеним. Якщо ма-
шина вимикається та не буде в найб-
лижчий час використовуватись, не-
обхідно вимкнути та витягнути голов-
ний вимикач.
Машину оснащено дисплеєм або пуль-
том керування:
– У внутрішній зоні розміщено індика-
тори та контрольні лампи.
Кільце показує зовні число обертів
двигуна до 2800 об./хв., всередині
кільця спідометр машини показує
макс. до 40 км/год.
– У зовнішній зоні знаходяться кнопки
та клавіші для встановлення на-
стройок.
Пульт керування/дисплей
몇 ПОПЕРЕДЖЕННЯ
Зміни в настройках настановного
меню можуть впливати на основні фун-
кції машини та тим самим загрожува-
ти безпеці руху. Тому: Калібрувати
важливі по відношенню до безпеки на-
стройки тільки після консультацій з
сервісною службою.
Якщо машина їде, натиснути на кноп-
ку ОК.
Натиснути кнопки 1-7 для просування
по меню.
Для повернення в попередній пункт
меню натиснути кнопку ESC.
На багатофункціональному важелі зна-
ходиться перемикач для вибору напрям-
ку руху.
ВПЕРЕД: Перемикач вперед, акти-
вується напрямок руху ВПЕРЕД і на
дисплеї світиться індикатор напрям-
ку руху (F).
НАЗАД: Перемикач назад, активуєть-
ся напрямок руху НАЗАД і на дисплеї
світиться індикатор напрямку руху
(R).
НЕЙТРАЛЬНИЙ: Положення переми-
кача посередині, на дисплеї світить-
ся (N).
Запалювання
Гідравлічне підключення спереду
Гідравлічне підключення ззаду
Головний вимикач
OFF
ON
GL
ST
Експлуатація
Пульт керування/дисплей
Об'єм подачі, гідравлічна си-
стема приводу спереду
Вказівка: Об'єм подачі регу-
люється потенціометром В.
Об'єм подачі, гідравлічна си-
стема приводу ззаду
Вказівка: Об'єм подачі регу-
люється потенціометром С.
Лічильник робочих годин
Індикатор баку
Індикатор напряму руху:
Вперед (F), назад (R) або
нейтральний (N)
Режим повільного транспор-
тування
Режим швидкого транспор-
тування
Робочий режим 1 (темпо-
мат)
Робочий режим 2 (обмежен-
ня граничних навантажень)
Попереджувальна індикація
Попереджувальні індикатори світяться
тільки для відображення важливої ін-
формації.
Температура охолоджуючої
води
Температура гідравлічного
мастила
Індикатор напряму руху
Ближнє світло (не засліплю-
юче)
Індикатор заряду акумуля-
торів
Стояночні гальма
Сервісна індикація: світить-
ся тоді, коли необхідно про-
вести відповідне технічне
обслуговування
Індикація тиску мастила
Фільтр: світиться тоді, коли
фільтр 1 або фільтр 2 за-
бруднений
Настановне меню
Перемикач вибору напрямку руху
