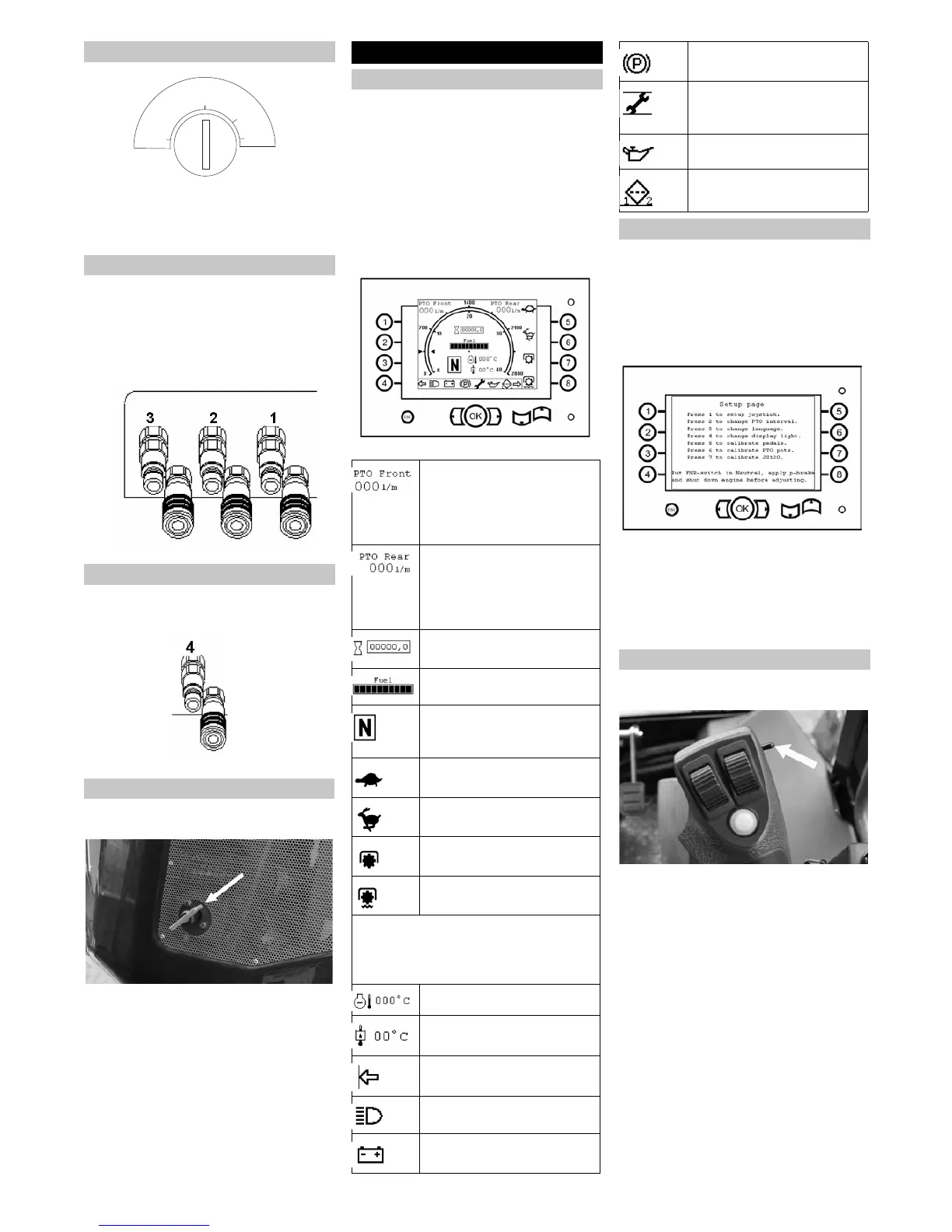

- 4
1 OFF: Zündung aus
2 ON: Zündung ein
3 GL: Vorglühen
4 ST: Motor starten
Schnellkupplung 1 und 2 ist serienmäßig
an allen Maschinen.
Schnellkupplung 3 (Option) ist durch ein T-
Stück mit den Hubzylindern verbunden und
wird bei deaktivierter Frontaushebung ver-
wendet, z.B. zum Heben eines Frontladers.
Die Schnellkupplungen vorne rechts
Schnellkupplung 4 ist serienmäßig an allen
Maschinen.
Die hinteren Schnellkupplungen
Der Hauptschalter befindet sich auf der
Vorderseite des hinteren Maschinenteils.
Haupschalter, in ausgeschalteter Stellung
Zum Betrieb muss der Hauptschalter
angeschaltet sein. Wird die Maschine
abgeschaltet und nicht wieder unmittel-
bar in Betrieb genommen, den Haupt-
schalter ausschalten und abziehen.
Die Maschine ist mit einem Display bzw.
Bedienterminal ausgestattet:
– Im inneren Bereich sind Anzeige und
Kontrollleuchten untergebracht.
Der Ring zeigt außen die Motordreh-
zahl bis 2800 Umdrehungen/Min. an,
innen ist der Tachometer der Maschine,
er zeigt max. 40 km/h an.
– Im äußeren Bereich befinden sich
Knöpfe und Tasten für Setup-Einstel-
lungen.
Bedienterminal/Display
몇 WARNUNG
Veränderungen im Setup können die Ma-
schine grundlegend beeinflussen und da-
mit zur Verkehrsgefahr werden. Deshalb:
Sicherheitsrelevante Einstellungen zur Ka-
librierung nur nach Rücksprache mit dem
Kundendienst vornehmen.
Wenn die Maschine läuft, auf den OK-
Knopf drücken.
Knöpfe 1-7 drücken um im Menü wei-
terzukommen.
Beim Navigieren den ESC-Knopf drü-
cken um zum vorhergehenden Menü
zurückzukehren.
Am Multifunktionshebel befindet sich ein
Schalter für die Wahl der Fahrtrichtung.
VORWÄRTS: Schalter nach vorne,
Fahrtrichtung VORWÄRTS wird akti-
viert und Fahrtrichtungsanzeige (F)
leuchtet im Display auf.
RÜCKWÄRTS: Schalter nach hinten,
Fahrtrichtung RÜCKWÄRTS wird akti-
viert und Fahrtrichtungsanzeige (R)
leuchtet im Display auf.
NEUTRAL: Schalterstellung ist in der
Mitte, im Display leuchtet (N) auf.
Zündung
Hydraulikanschluss vorne
Hydraulikanschluss hinten
Hauptschalter
OFF
ON
GL
ST
Bedienung
Bedienterminal/Display
Fördermenge, Arbeitshydrau-
lik vorne
Hinweis: Die Fördermenge
wird durch Potentiometer B
eingestellt.
Fördermenge, Arbeitshydrau-
lik hinten
Hinweis: Die Fördermenge
wird durch Potentiometer C
eingestellt.
Betriebsstundenzähler
Tankanzeige
Fahrtrichtungsanzeige: Vor-
wärts (F), Rückwärts (R) oder
Neutral (N)
Transportbereich langsam
Transportbereich schnell
Arbeitsbereich 1 (Tempomat)
Arbeitsbereich 2 (Grenzlastre-
gelung)
Warnanzeigen
Die Warnanzeigen leuchten nur dann auf
wenn wichtige Informationen angezeigt
werden müssen.
Kühlwassertemperatur
Hydrauliköltemperatur
Fahrtrichtungsanzeiger
Fahrtlicht (Abblendlicht)
Batteriekontrollanzeige
Feststellbremse
Serviceanzeige: leuchtet
wenn die entsprechende War-
tung durchgeführt werden soll
Öldruckanzeige
Filter: leuchtet wenn Filter 1
oder Filter 2 verstopft ist
Setup-Menü
Fahrtrichtungswahlschalter
6 DE
