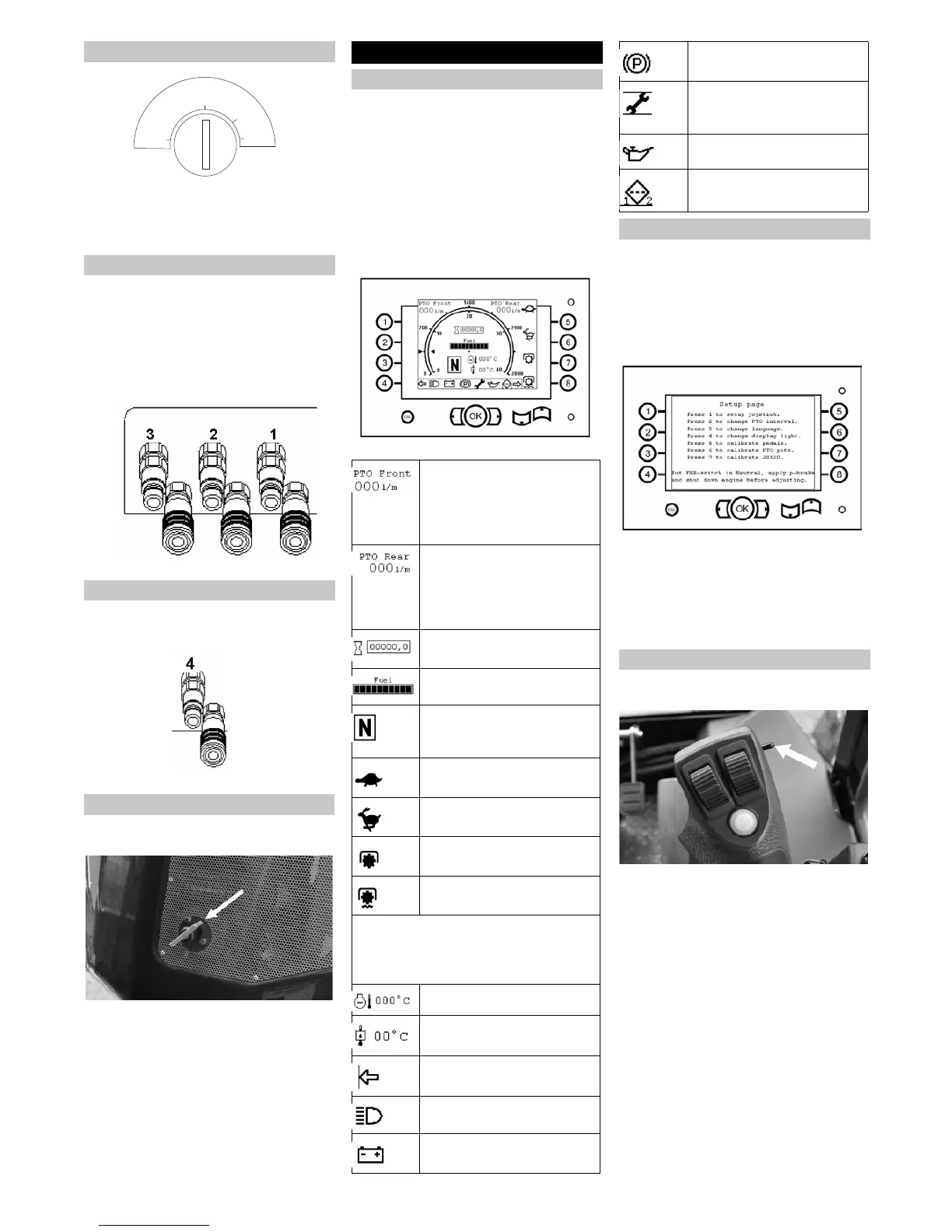

- 5
1 OFF: Wył. zapłon
2 ON: Wł. zapłon
3 GL: Żarzenie
4 ST: Uruchomić silnik
Szybkozłącze 1 i 2 obecne jest seryjnie
przy wszystkich maszynach.
Szybkozłącze 3 (opcja) połączone jest za
pomocą teownika z cylindrami tłokowymi i
stosuje się je przy zdezaktywowanym pod-
nośniku czołowym, np. do podnoszenia ła-
dowarki czołowej.
Szybkozłącza z przodu po prawej
Szybkozłącze 4 obecne jest seryjnie przy
wszystkich maszynach.
Tylne szybkozłącza
Wyłącznik główny znajduje się na przedniej
stronie tylnej części maszyny.
Wyłącznik główny, w pozycji wyłączonej
Wyłącznik główny należy do pracy włą-
czyć. Gdy maszyna jest wyłączona i nie
będzie natychmiast włączana, należy
wyłączyć wyłącznik główny i go wyjąć.
Urządzenie jest wyposażone w wyświet-
lacz wzgl. terminal obsługowy:
– W obszarze wewnętrznym znajdują się
wskaźniki i kontrolki.
Pierścień wskazuje na zewnątrz pręd-
kość obrotową silnika do 2800 obrotów/
min., wewnątrz umieszczono tachometr
maszyny, który wskazuje maks. 40 km/
h.
– W obszarze zewnętrznym umieszczo-
no klawisze i przyciski do nastawy.
Terminal obsługowy/wyświetlacz
몇 OSTRZEŻENIE
Dokonywanie zmian w Setupie może mieć
znaczny wpływ na maszynę i stanowić za-
grożenie dla jazdy. Dlatego: Ważnych dla
bezpieczeństwa ustawień związanych z
kalibracją dokonywać jedynie po konsulta-
cji z serwisem.
Gdy maszyna jest włączona, nacisnąć
przycisk OK.
Nacisnąć przyciski 1-7 w celu przecho-
dzenia przez pozycje menu.
Nacisnąć przycisk ESC przy nawigacji
w celu dokonania powrotu do poprzed-
niego menu.
Przy dźwigni wielofunkcyjnej znajduje się
przełącznik wyboru kierunku jazdy.
W PRZÓD: Przełącznik do przodu, ma
miejsce aktywacja kierunku jazdy W
PRZÓD, a na wyświetlaczu świeci się
wskaźnik kierunku jazdy (F).
W TYŁ: Przełącznik do tyłu, ma miejsce
aktywacja kierunku jazdy W TYŁ, a na
wyświetlaczu świeci się wskaźnik kie-
runku jazdy (R).
NEUTRALNY: Przełącznik znajduje się
w środku, a na wyświetlaczu świeci się
wskaźnik (N).
Zapłon
Przyłącze hydrauliczne z przodu
Tylne przyłącze hydrauliczne
Wyłącznik główny
OFF
ON
GL
ST
Obsługa
Terminal obsługowy/wyświetlacz
Wydajność tłoczenia, hydrau-
lika robocza przód
Wskazówka: Wydajność tło-
czenia ustawia się za pomocą
potencjometra B.
Wydajność tłoczenia, hydrau-
lika robocza tył
Wskazówka: Wydajność tło-
czenia ustawia się za pomocą
potencjometra C.
Licznik czasu pracy
Wskaźnik poziomu paliwa
Wskaźnik kierunku jazdy: W
przód (F), W tył (R) lub Neu-
tralny (N)
Tryb transportowy powolny
Tryb transportowy szybki
Tryb roboczy 1 (tempomat)
Tryb roboczy 2 (regulacja ob-
ciążenia granicznego)
Wskaźniki ostrzegawcze
Wskaźniki ostrzegawcze zapalają się tyl-
ko wtedy, gdy należy wskazać ważne in-
formacje.
Temperatura zimnej wody
Temperatura oleju hydraulicz-
nego
Kierunkowskaz
Światło jazdy (światła mijania)
Kontrolka wskaźnika akumu-
latora
Hamulec postojowy
Wskaźnik obsługi: świeci się,
gdy należy przeprowadzić od-
powiednią konserwację
Wskaźnik ciśnienia oleju
Filtr: świeci się, gdy Filtr 1 lub
Filtr 2 są zapchane
Menu Setup
Przełącznik wyboru kierunku jazdy
176 PL
