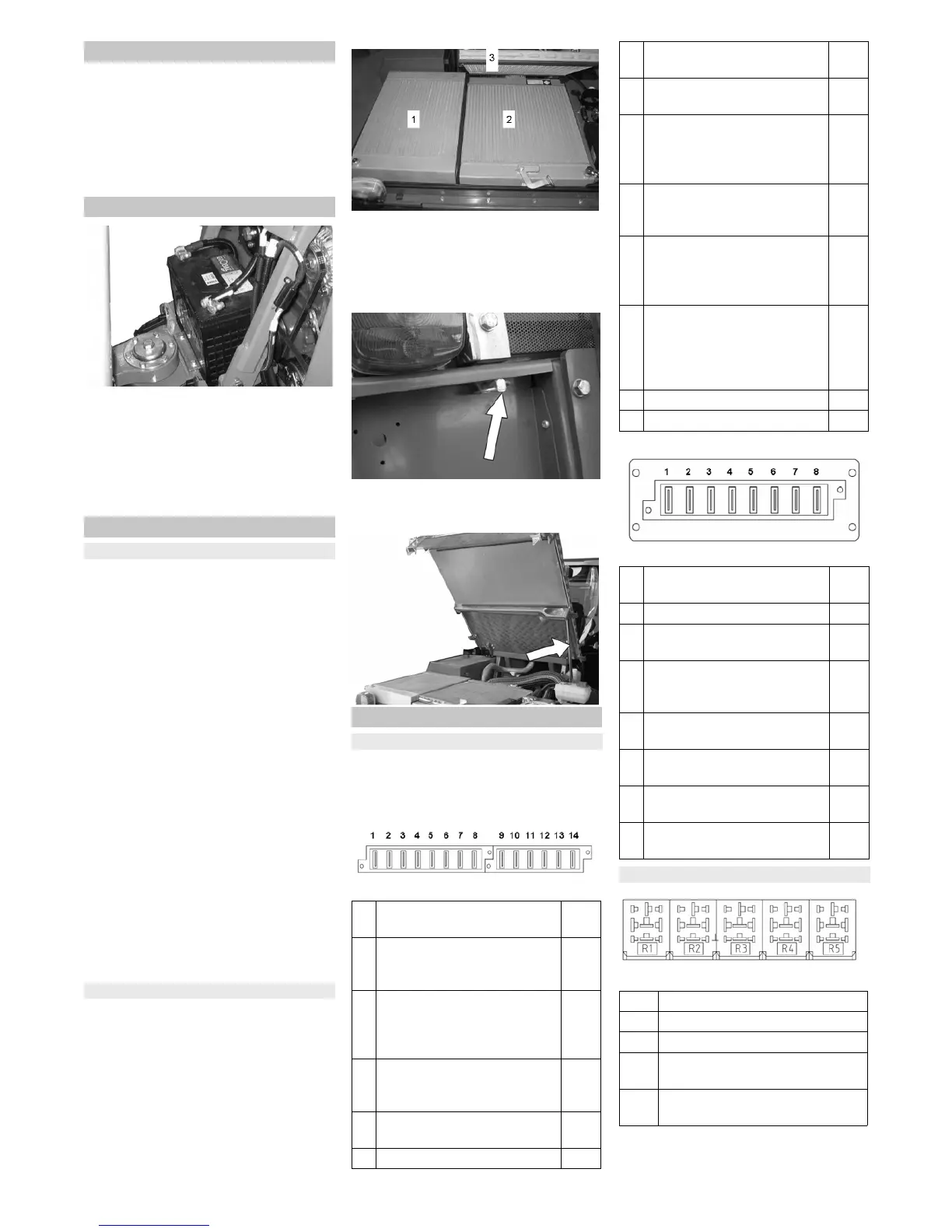

- 14
Controllare regolarmente la tensione e lo
stato delle cinghie trapezoidali.
Con tensione corretta, la cinghia trape-
zoidale si lascia allentare (insaccare) di
circa 7 mm.
Lasciare regolare la tensione della cin-
ghia trapezoidale dal servizio di assi-
stenza autorizzato.
Batteria, rivestimento anteriore rimosso
PRUDENZA
Osservare assolutamente le avvertenze di
sicurezza riguardo l'uso delle batterie - vedi
all'inizio delle istruzioni.
I capicorda del cavo devono essere ser-
rati e liberi da ossidazione. Lubrificare
con grasso esente di acidi.
Pulire l'apparecchio giornalmente al termi-
ne dei lavori.
PRUDENZA
Rischio di danneggiamento!
Non pulire le guarnizioni per alberi, i com-
ponenti elettrici e le valvole idrauliche con
un getto di acqua ad alta pressione.
Non lavare il motore con acqua.
Pulire le lamelle del radiatore solo con aria
compressa (al massimo 5 bar), non con ac-
qua.
Non utilizzare detergenti aggressivi.
Per la protezione del filtro dell'aria lavare la
parte posteriore dell'apparecchio sono con
il motore spento.
Per evitare il rischio di incendio accer-
tarsi che dal veicolo non fuoriesca olio e
carburante. Fare eliminare le perdite
dal servizio assistenza clienti.
Per evitare il rischio di incendio accer-
tarsi che il motore, gli ammortizzatori, la
batteria ed il serbatoio del carburante
siano privi di resti di piante ed olio.
Controllare che il motore non sia spor-
co, eventualmente pulirlo con una
spazzola o aria compressa.
I radiatori sono piazzati dietro nel vano mo-
tore.
Un radiatore sporco causa facilmente
un surriscaldamento: Mantenere la gri-
glia radiatore, la griglia di aspirazione e
la ventola sempre libere da danneggia-
menti, resti di erba, polvere ecc..
1 Radiatore olio idraulico
2 Radiatore dell'acqua
3 Radiatore climatizzatore
Per la pulizia, aprire il cofano motore:
Sbloccare la coppiglia pieghevole sini-
stra e destra e estrarre.
Aprire del tutto il cofano motore fino a
quando la sicura s'ingrana nell'apposito
supporto.
Controllare i fusibili
Sostituire i fusibili difettosi.
Avviso: Utilizzare esclusivamente fusi-
bili aventi lo stesso valore.
Fusibili nella cassetta portafusibili della cabina
Fusibili nel tetto, a destra del conducente
Relè nella cassetta elettrica della cabina di guida
Controllare le cinghie trapezoidali
Controllare la batteria
Lavori di pulizia
Pulizia dell’apparecchio
Pulire il radiatore
Lavori di sostituzione
Fusibili
1 Stopp Solenoid
Generator IG
5 A
2 alimentazione OX012
Presa supplementare 5 V
MC050
10 A
3 Compressore aria
Commutatore piantone dello
sterzo
Motore essiccatore
20 A
4 Freno di stazionamento
Presa supplementare 12 V
Illuminazione cruscotto
10 A
5 JS1000
DP620
5 A
6 Luci di lavoro anteriori 20 A
7 Interruttore luce dei freni
Alimentazione extra MC050
10 A
8 Alimentazione MC050
Alimentazione IX024
10 A
9 Trasduttore del filtro di pressio-
ne
Pulsante F/N/R per selettore
direzione di marcia
3 A
10 Interruttore di contatto del sedi-
le
JS 120, microinterruttore
3 A
11 Trasduttore per quantità nume-
ro di giri e filtro antiriflusso
Acceleratore
Pedale Inch
5 A
12 Idraulica di lavoro davanti
Idraulica di lavoro dietro
Posizione galleggiante
Tempomat
Extra 5 V
5 A
13 Non occupato
14 Non occupato
1 Luci di posizione a sinistra
Luce della targa
5 A
2 Luci di posizione a destra 5 A
3 Luce lampeggiante
Luci di lavoro dietro
15 A
4 Luci
Alimentazione di corrente
Illuminazione interruttori
10 A
5 Luci
Lampeggio di emergenza
15 A
6 Riscaldamento sedili
Impianto radio
7,5 A
7 Tergicristallo
Impianto lavavetri
10 A
8 Lampeggio di emergenza
Impianto radio
5 A
Relé
R1 Indicatore di direzione
R2 Luci
R3 Luci
R4 Alimentazione di corrente illumina-
zione tetto
R5 Alimentazione di corrente fusibili
50 A
66 IT
