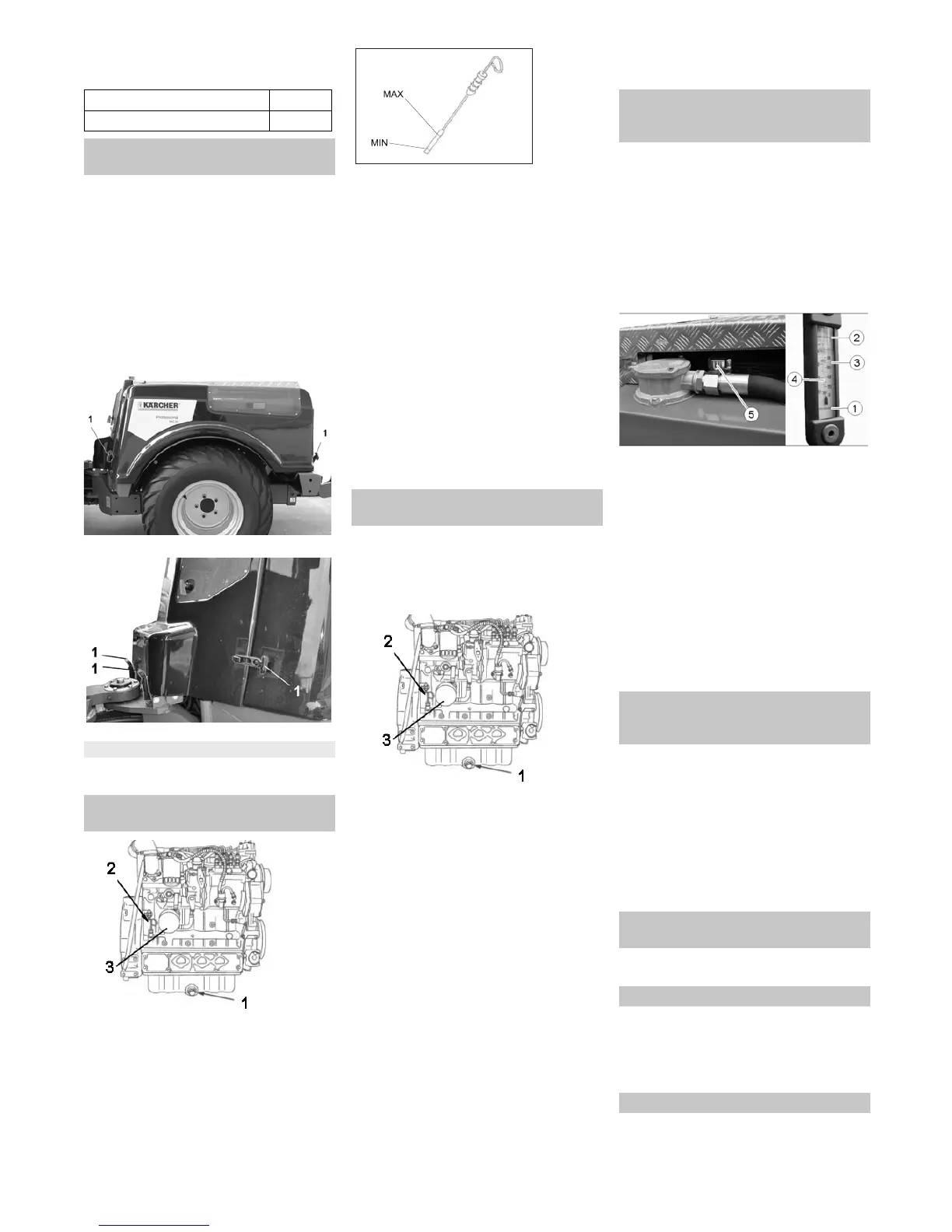

- 12
Apparaat met de krik laten zakken.
Wielmoeren/wielbouten met het vereis-
te draaimoment aandraaien.
몇 WAARSCHUWING
Verbrandingsgevaar. Vooraleer de bekle-
dingen worden weggenomen, het apparaat
laten afkoelen.
Achter de rechtse zijbekleding bevinden
zich de luchtfilter, het compensatievat voor
koelvloeistof, de hydraulische-olietank en
het reservoir voor het ruitenwasmiddel.
Achter de voorste bekleding bevinden zich
de batterij en verschillende onderdelen zo-
als de V-riem, de dynamo, de hydraulische
pomp, enz.
1 Sluiting zijbekleding
1 Sluiting voorste bekleding
Bekleding in de juiste stand schuiven
en met de sluitingen vastzetten.
1 Olie-aftapschroef
2 Oliepeilstok
3 Oliefilter
Oliepeilstok uittrekken.
Oliepeilstok afvegen en inschuiven.
Oliepeilstok uittrekken.
Oliepeil controleren.
Oliepeilstok weer erin doen.
– Het oliepeil moet zich tussen de "MIN“-
en „MAX“-markering bevinden.
– Bevindt zich het oliepeil onder de
„MIN"-markering, motorolie bijvullen.
– Motor niet boven „MAX"-markering bij-
vullen.
Olievuldeksel afschroeven.
Motorolie erin doen.
Oliesoort: zie Technische gegevens
Olievuldeksel afsluiten.
Minstens 5 minuten wachten.
Motoroliepeil controleren.
VOORZICHTIG
Een te hoog oliepeil leidt tot de beschadi-
ging van de motor door oververhitting.
Wanneer het oliepeil de „MAX“-markering
overschrijdt, moet olie afgelaten worden tot
het correcte oliepeil is bereikt.
Instructie: Een warme motor vergemakke-
lijkt het aftappen.
WAARSCHUWING
Verbrandingsgevaar door hete olie!
Apparaat laten afkoelen.
1 Olie-aftapschroef
2 Oliepeilstok
3 Oliefilter
Opvangreservoir voor minstens 15 liter
olie klaarzetten.
Olieaftapschroef uitschroeven.
Olievuldeksel afschroeven.
Olie aftappen.
Oliefilter afschroeven.
Bevestigingspunt en afdichtvlakken rei-
nigen.
Afdichting van het nieuwe oliefilter voor
het inbouwen met olie insmeren.
Nieuw oliefilter inbouwen en handvast
aanhalen.
Olieaftapplug inclusief nieuwe afdich-
ting erinschroeven.
Motorolie erin doen.
Oliehoeveelheid en -soort zie „Tech-
nische gegevens“.
Olievulopening afsluiten.
Motor ca. 30 seconden laten lopen.
Motoroliepeil controleren (zie hoofdstuk
„Motoroliepeil controleren en olie navul-
len“).
WAARSCHUWING
Verbrandingsgevaar door hete olie!
Apparaat laten afkoelen.
VOORZICHTIG
Om bedrijfsstoringen te vermijden is uiter-
ste reinheid bij alle controle- en onder-
houdswerken belangrijk.
Het oliepeil wordt gecontroleerd via het
kijkglas, het peil moet tenminste in het mid-
den van het kijkglas liggen.
1 Oliepeil MIN
2 Oliepeil MAX
3 Vloeistof voor hydraulisch systeem
4 Kijkglas voor oliepeil en olietempera-
tuur
5 Vulopening
Indien nodig hydraulische olie vullen.
Deksel en omgeving reinigen.
Afsluitdeksel van de olievulopening los-
schroeven.
Belangrijk: fijnmazig zeef bij het vullen
gebruiken, omdat ook fijnkorrelig vuil de
pompen van het hydraulisch systeem
kan beschadigen.
Oliesoort: zie Technische gegevens
Al de fijnste verontreinigingen in het hy-
draulisch systeem kunnen tot ernstige sto-
ringen leiden, daarom is de installatie met
een oliefilter voor het hydraulisch systeem
uitgerust.
Instructie: Bij het vervangen van het oliefil-
ter voor het hydraulisch systeem ook het
ventilatiefilter vervangen.
Vervanging alleen door de bevoegde klan-
tendienst.
Vervanging alleen door de bevoegde klan-
tendienst.
Alle slangen van het hydraulische sy-
steem
en aansluitingen op lekkage con-
troleren.
Onderhoud van het hydraulisch systeem
alleen door de bevoegde klantendienst.
– Het koelwaterpeil moet gecontroleerd
worden bij een koude motor.
– Het koelwaterpeil moet bij de onderste
markering staan.
Aanhaalmoment voorbanden 370 Nm
Aanhaalmoment achterbanden 370 Nm
Motorbekledingen wegnemen /
aanbrengen
Motorbekledingen aanbrengen
Motoroliepeil controleren en olie
bijvullen
Motorolie en motoroliefilter
wisselen
Oliepeil hydraulisch systeem
controleren en hydraulische olie
bijvullen
Oliefilter van hydraulisch systeem
in de olietank van hydraulisch
systeem vervangen
Olie van het hydraulisch systeem
vervangen
Hydraulisch systeem controleren
Koelmiddelpeil controleren
82 NL
