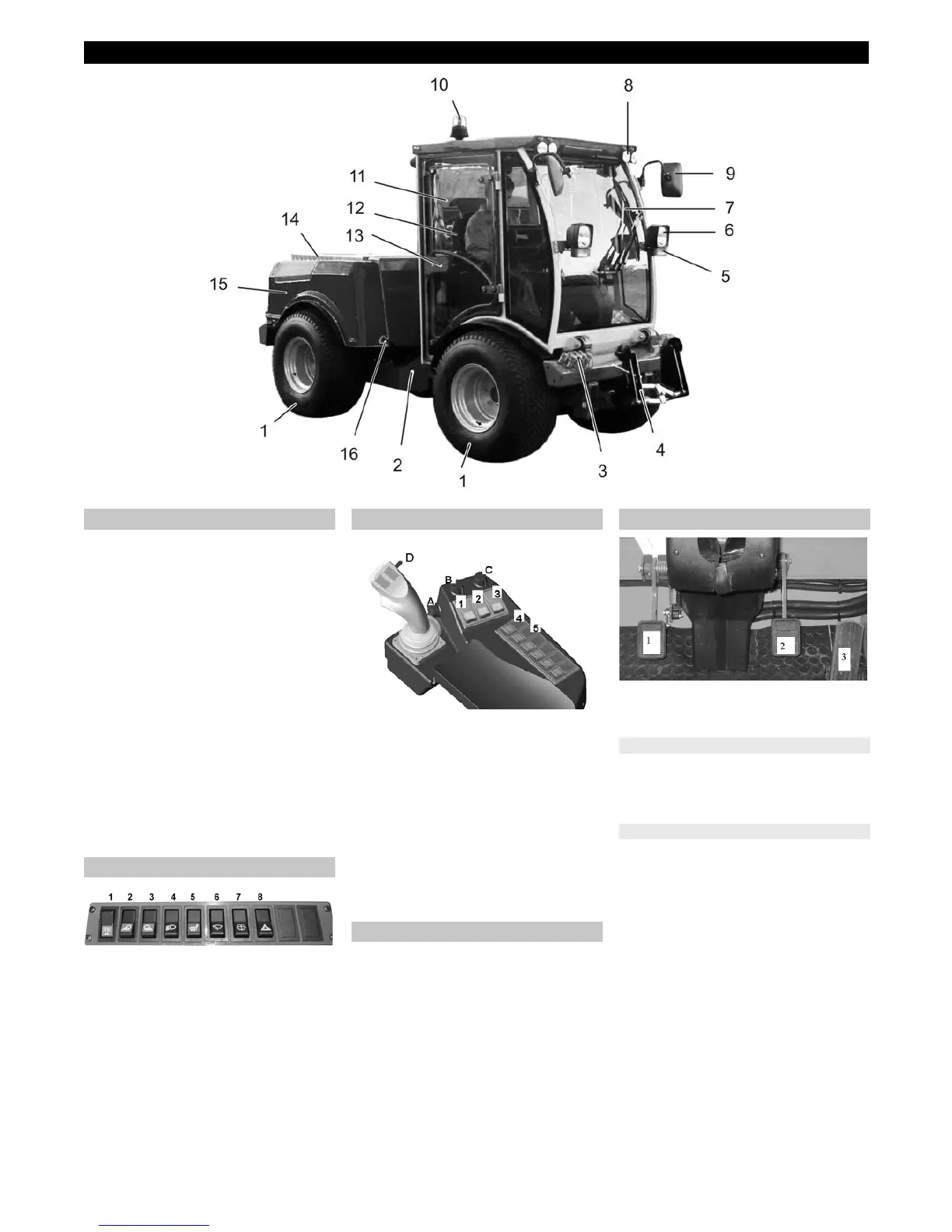

Kärcher MIC 84 - PrzegląD Urządzenia; Widok Od Zewnątrz; Konsola Sufitowa; Wyłącznik Na Desce Rozdzielczej

- 4
1 Koła
2 Przegub łamany w środku pojazdu
3 Przyłącze hydrauliczne z przodu
4 Przednia rama urządzenia *
5 Migacz
6 Oświetlenie
7 Wycieraczka
8 Oświetlenie robocze
9 Lusterko zewnętrzne
10 Obrotowe światło ostrzegawcze
11 Kabina kierowcy *
12 Fotel kierowcy *
13 Drzwi kierowcy *
14 Osłona silnika
15 Osłona boczna
16 Blokowanie osłony bocznej
nie przedstawiono
Złącze hydrauliczne tylne *
Złącze przyczepy
* patrz szczegółowe opisy
1 Wyłącznik obrotowego światła ostrze-
gawczego
2 Wyłącznik oświetlenia roboczego,
przód
3 Wyłącznik oświetlenia roboczego, tył
4 Wyłącznik światła
5 Ogrzewanie fotela (opcja)
6 Wycieraczka
7 Spryskiwacz szyb
8 Światła awaryjne
1 Hydraulika robocza przód
2 Hydraulika robocza tył
3 Tempomat
4 Pozycja pływająca
5 Hamulec postojowy
A Potencjometr regulatora prędkości ob-
rotowej silnika (stosowany do trybu ro-
boczego 1 lub 2)
B Potencjometr hydrauliki roboczej
przedniej (wydajność tłoczenia)
C Potencjometr hydrauliki roboczej tylnej
(wydajność tłoczenia)
D Przełącznik wyboru kierunku jazdy
Hamulec postojowy wymaga do jego zwol-
nienia ciśnienia hydraulicznego. Gdy silnik
jest wyłączony, hamulec jest automatycz-
nie zaciągnięty.
Wskazówka: Kontrolka w terminalu obsłu-
gowym/na ekranie świeci się przy zaciąg-
niętym hamulcu postojowym.
 Zaciągnąć hamulec postojowy:
Włączyć wyłącznik hamulca postojowe-
go na desce rozdzielczej.
 Zwalnianie hamulca postojowego:
Wyłączyć wyłącznik hamulca postojo-
wego na desce rozdzielczej.
1 Pedał wyrównawczy
2 Pedał hamulca
3 Pedał jazdy
Pedał wyrównawczy reguluje prędkość w
TRYBIE ROBOCZYM 1 lub 2.
 W celu zmniejszenia prędkości posuwu
nacisnąć pedał wyrównawczy.
Po naciśnięciu pedału jazdy zwiększa się
prędkość obrotowa silnika. Pedał jest za-
opatrzony w sprężynę; gdy zdejmuje się
nogę, prędkość obrotowa silnika spada.
몇 Uwaga
W trakcie jazdy przy transporcie ostrożnie
obsługiwać pedał jazdy; w przeciwnym wy-
padku istnieje niebezpieczeństwo zbyt
wielkiej redukcji prędkości!
Przegląd urządzenia
Widok od zewnątrz
Konsola sufitowa
Wyłącznik na desce rozdzielczej
Hamulec blokujący
Pedały
Pedał wyrównawczy
Pedał jazdy (pedał gazu)
