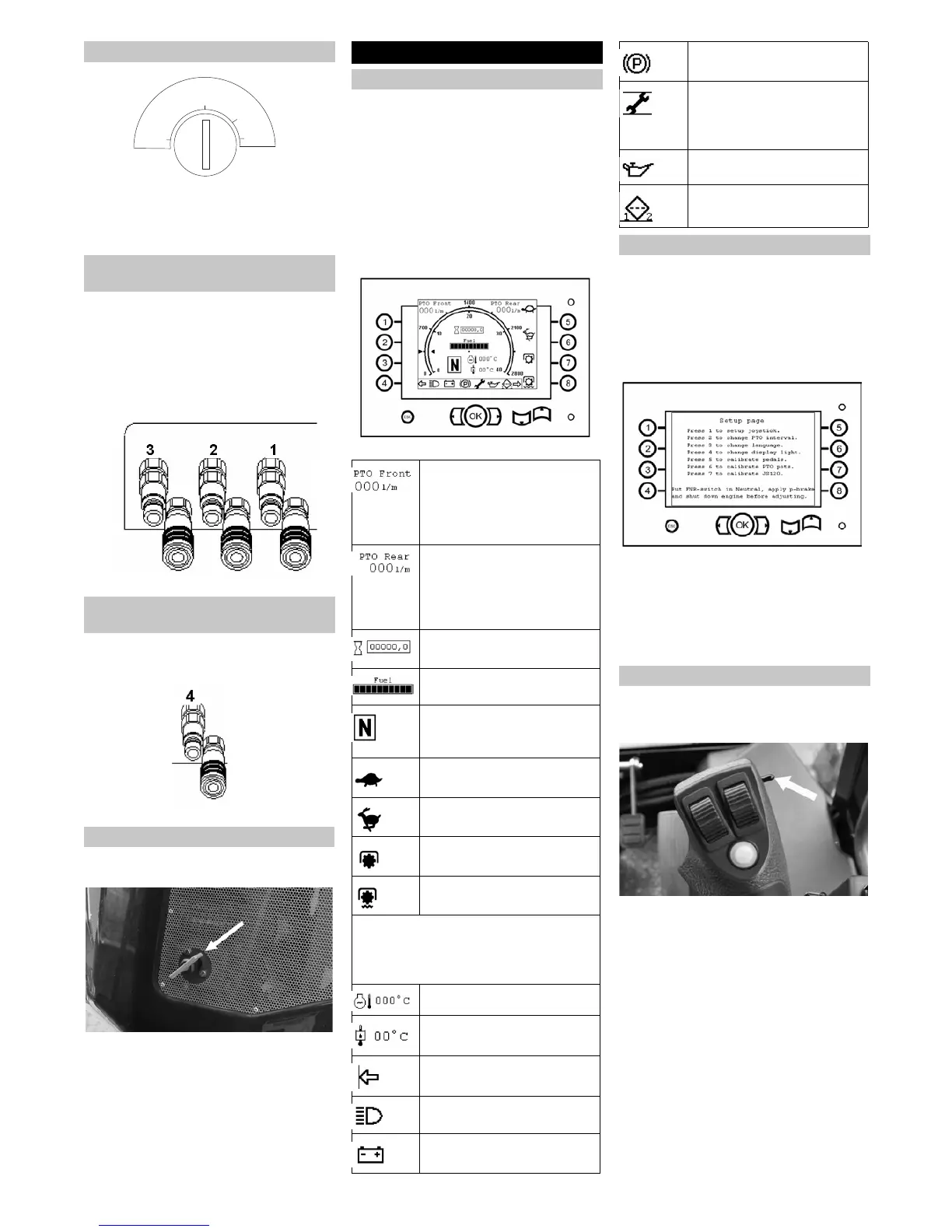

- 5
1 OFF: Ontsteking uit
2 ON: Ontsteking aan
3 GL: Voorgloeien
4 ST: Motor starten
Snelkoppelingen 1 en 2 staan standaard op
alle machines.
Snelkoppeling 3 (optie) is door middel van
een T-stuk met de hefcilinders verbonden
en wordt gebruikt bij een gedeactiveerde
fronthefinrichting, bv. voor het optillen van
een voorlader.
De snelkoppelingen vooraan rechts
Snelkoppeling 4 staat standaard op alle
machines.
De achterste snelkoppelingen
De hoofdschakelaar bevindt zich op de
voorkant van het achterste machinedeel.
Hoofdschakelaar, in uitgeschakelde stand
Voor het bedrijf moet de hoofdschake-
laar ingeschakeld zijn. Wanneer de ma-
chine uitgeschakeld en niet onmiddellijk
opnieuw in bedrijf wordt gesteld, moet
de hoofdschakelaar uitgeschakeld en
uitgetrokken worden.
De machine is uitgerust met een display
c.q. bedieningsterminal:
– Binnenin zijn de weergave en controle-
lampjes aangebracht.
De ring geeft aan de buitenkant het mo-
tortoerental tot 2800 toeren/min. weer,
binnenin bevindt zich de snelheidsme-
ter van de machine, hij geeft max. 40
km/h aan.
– Op de buitenkant bevinden zich knop-
pen en toetsen voor Setup-instellingen.
Bedieningsterminal / display
몇 WAARSCHUWING
Wijzigingen van de Setup kunnen een gro-
te invloed hebben op de machine en daar-
door verkeersgevaar veroorzaken. Daar-
om: Veiligheidsrelevante instellingen voor
de kalibratie mogen enkel uigevoerd wor-
den na overleg met de klantenservice.
Wanneer de machine draait, op de OK-
knop duwen.
Knoppen 1-7 indrukken om door het
menu te navigeren.
Bij het navigeren de ESC-knop indruk-
ken om naar het vorige menu terug te
keren.
Op de multifunctionele hendel bevindt zich
een schakelaar voor de keuze van de rij-
richting.
VOORUIT: Schakelaar naar voren, rij-
richting VOORUIT wordt geactiveerd
en rijrichtingaanwijzer (F) brandt op het
display.
ACHTERUIT: Schakelaar naar achte-
ren, rijrichting ACHTERUIT wordt geac-
tiveerd en rijrichtingaanwijzer (R)
brandt op het display.
NEUTRAAL: Schakelstand in het mid-
den, op het display brandt (N).
Ontsteking
Aansluiting van hydraulisch
systeem van voren
Aansluiting van het hydraulisch
systeem van achteren
Hoofdschakelaar
OFF
ON
GL
ST
Bediening
Bedieningsterminal / display
Transporthoeveelheid, werk-
hydraulica vooraan
Instructie: De transporthoe-
veelheid wordt ingesteld door
potentiometer B.
Transporthoeveelheid, werk-
hydraulica achteraan
Instructie: De transporthoe-
veelheid wordt ingesteld door
potentiometer C.
Bedrijfsurenteller
Tankweergave
Rijrichtingaanwijzer: vooruit
(F), achteruit (R) of neutraal
(N)
Transportbereik langzaam
Transportbereik snel
Werkbereik 1 (tempomaat)
Werkbereik 2 (regeling max.
belasting)
Waarschuwingsindicaties
De waarschuwingsindicaties branden en-
kel wanneer belangrijke informatie weer-
gegeven moet worden.
Koelvloeistoftemperatuur
Temperatuur hydraulische
olie
Rijrichtingaanwijzer
Front licht (dimlicht)
Accu-ladingsindicator
Parkeerrem
Serviceweergave: brandt
wanneer het overeenkomstige
onderhoud uitgevoerd moet
worden.
Oliedrukweergave
Filter: brandt wanneer filter 1
of filter 2 verstopt is.
Setup-menu
Keuzeschakelaar rijrichting
75NL
