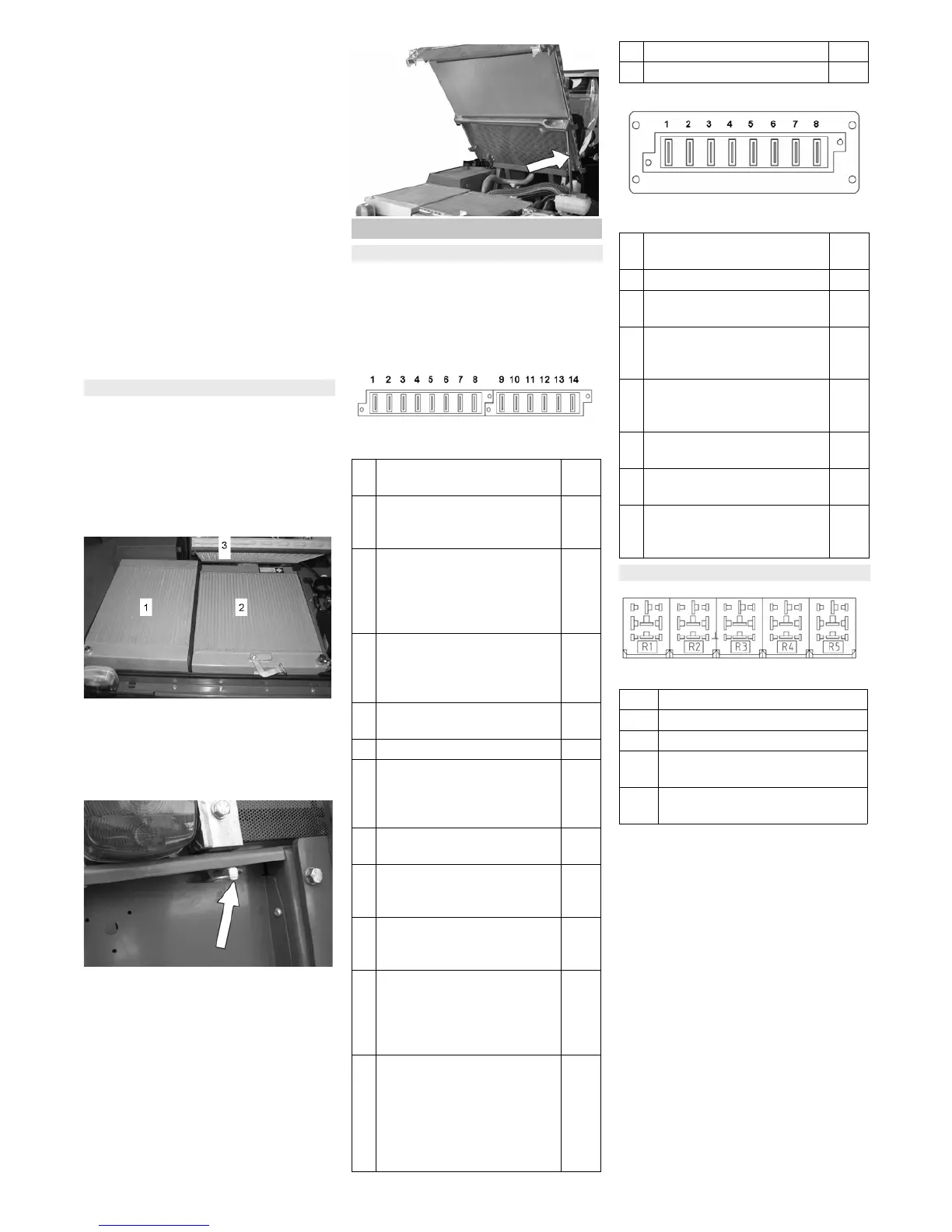

Kärcher MIC 84 - Работы По Замене

- 15
Использование агрессивных моющих
средств не допускается.
Для защиты воздушного фильтра, зад-
нюю часть устройства необходимо
мыть лишь при выключенном двигате-
ле.
 Для предотвращения опасности воз-
никновения пожара проверять маши-
ну на предмет утечки масла и горю-
чего. Работы по устранению негер-
метичности должна проводить сер-
висная служба.
 Во избежание опасности возгорания
двигателя, глушителя, аккумулятор-
ной батареи и топливного бака не до-
пускать попадания на них остатков
растений и масла.
 Проверить двигатель на наличие за-
грязнений, при необходимости про-
чистить с помощью щетки или сжато-
го воздуха.
Радиаторы расположены сзади в мотор-
ном отсеке.
 Загрязненный радиатор вызывает
слабый перегрев: всегда поддержи-
вать радиаторную решетку, решетку
всасывания и нагнетатель чистой,
без повреждений, остатков травы,
пыли и т.д.
1 Гидравлический масляный радиатор
2 Водяной радиатор
3 Радиатор кондиционера
Открыть кожух двигателя для чистки:
 Разблокировать и извлечь левый и
правый шплинт балансира.
 Повернуть кожух двигателя вверх до
фиксации предохранителя на кре-
пежном рычажном механизме.
 Проверить предохранители.
 Неисправные предохранители заме-
нить.
Указание: Использовать только пре-
дохранители с одинаковым значени-
ем.
Предохранитель в предохранительном
ящике кабины
Предохранитель в крыше, справа от води-
теля
Реле в электроящике кабины водителя
Очистить радиатор
Работы по замене
Предохранители
1 Stopp Solenoid
Generator IG
5 A
2 Подача OX012
Дополнительная розетка 5 В
MC050
10 A
3 Воздушный компрессор си-
денья
Переключатель рулевой ко-
лонки
Двигатель сушки
20 A
4 Стояночный тормоз
Дополнительная розетка 12
В
Освещение арматуры
10 A
5 JS1000
DP620
5 A
6 Рабочее освещение спереди 20 A
7 Выключатель сигнала тормо-
жения
Дополнительная подача
MC050
10 A
8 Подача MC050
Подача IX024
10 A
9 Датчик напорного фильтра
F/N/R кнопку для переключа-
теля направления движения
3 A
10 Контактный переключатель
сидения
JS 120, микропереключатель
3 A
11 Датчик числа оборотов и
фильтра линии рециркуля-
ции
Ходовая педаль
Педаль замедления хода
5 A
12 Рабочая гидравлическая си-
стема спереди
Рабочая гидравлическая си-
стема сзади
Плавающее положение
Темпомат
Extra 5 V
5 A
13 не занято
14 не занято
1 Стояночный огонь слева
Освещение номерного знака
5 A
2 Стояночный огонь справа 5 A
3 Проблесковый маячок
Рабочее освещение сзади
15 A
4 Освещение
Подача электроэнергии
Освещение выключателя
10 A
5 Освещение
Система аварийной сигнали-
зации
15 A
6 Подогрев сиденья
Радиоустановка
7,5 A
7 Стеклоочиститель
Стеклоомыватель
10 A
8 Система аварийной сигнали-
зации
Радиоустановка
5 A
Реле
R1 Светосигнальное устройство
R2 Освещение
R3 Освещение
R4 Подача питания освещения на
крыше
R5 Подача питания, предохрани-
тель 50 A
167RU
