- 3

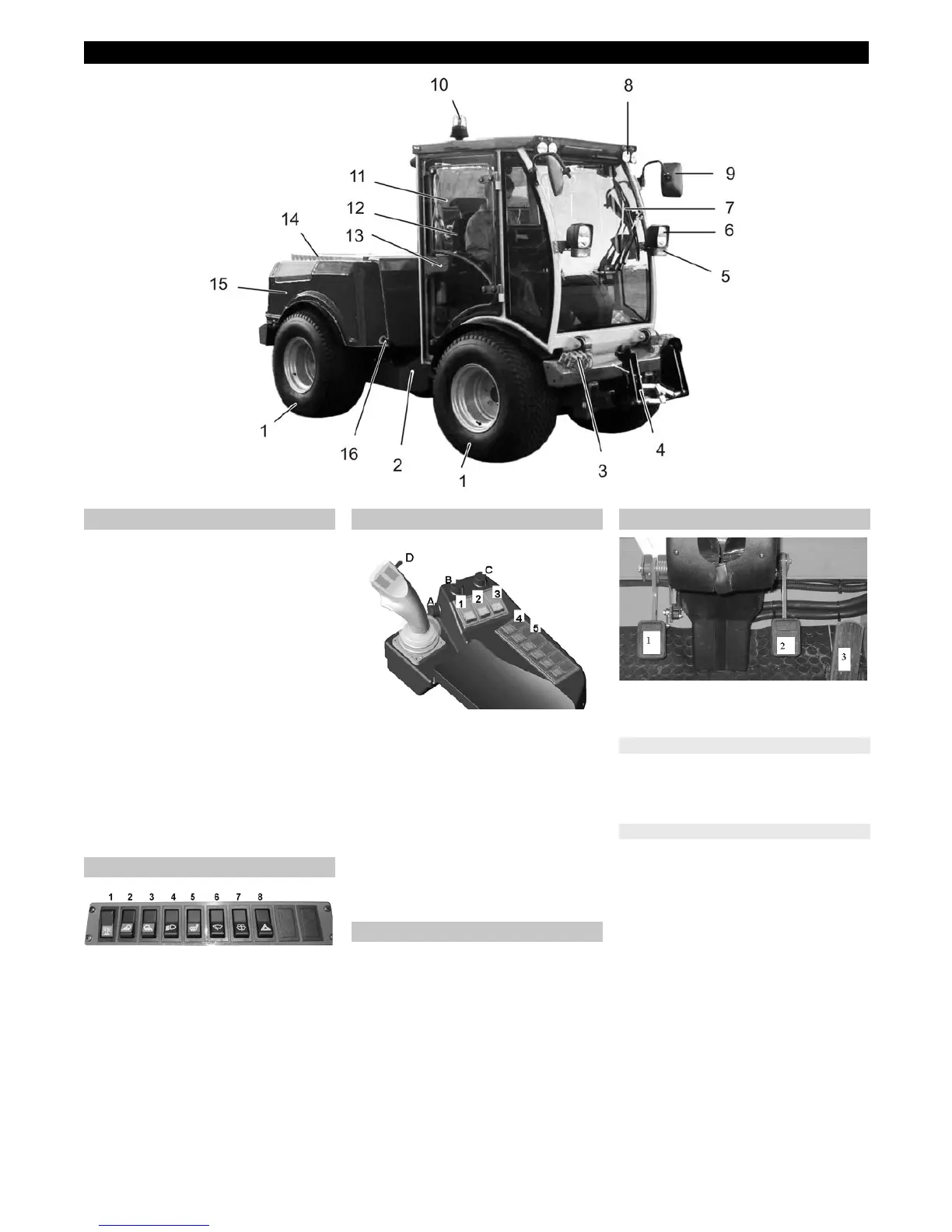

1 Räder
2 Knicklenkung in Fahrzeugmitte
3 Hydraulikanschluss vorne
4 Frontgeräterahmen *
5 Blinker
6 Beleuchtung
7 Scheibenwischer
8 Arbeitslicht
9 Außenspiegel
10 Rundumwarnleuchte
11 Fahrerkabine *
12 Fahrersitz *
13 Kabinentüre *
14 Motorabdeckung
15 Seitenabdeckung
16 Verriegelung Seitenabdeckung
nicht dargestellt
Hydraulischer Abgriff hinten *
Anhängerkupplung
* siehe dazu detaillierte Beschreibungen
1 Schalter Rundumwarnleuchte
2 Schalter Arbeitsbeleuchtung, vorne
3 Schalter Arbeitsbeleuchtung, hinten
4 Schalter Licht
5 Sitzheizung (Option)
6 Scheibenwischer
7 Scheibenwaschanlage
8 Warnblinkanlage
1 Arbeitshydraulik vorne
2 Arbeitshydraulik hinten
3 Tempomat
4 Schwimmstellung
5 Feststellbremse
A Potentiometer für Motordrehzahlrege-
lung ( für Arbeitsbereich 1 oder 2 an-
wendbar)
B Potentiometer Arbeitshydraulik vorne
(Fördermenge)
C Potentiometer Arbeitshydraulik hinten
(Fördermenge)
D Fahrtrichtungswahlschalter
Die Feststellbremse benötigt zum Lösen
Hydraulikdruck. Ist der Motor aus, ist sie
daher automatisch angezogen.
Hinweis: Die Kontrollleuchte im Bedienter-
minal/Display leuchtet bei angezogener
Feststellbremse.
Feststellbremse anziehen:
Schalter Feststellbremse im Armatu-
renbrett einschalten.
Feststellbremse lösen:
Schalter Feststellbremse im Armatu-
renbrett ausschalten.
1 Inchpedal
2 Bremspedal
3 Fahrpedal
Das Inchpedal reguliert die Geschwindig-
keit in ARBEITSBEREICH 1 oder 2.
Zum Verringern der Fahrgeschwindig-
keit das Inchpedal betätigen.
Wird das Fahrpedal gedrückt wird, erhöht
sich die Motordrehzahl. Das Pedal ist gefe-
dert; nimmt man den Fuß weg sinkt die Mo-
tordrehzahl.
몇 Wichtig
Bei Transportfahrten Fahrpedal vorsichtig
bedienen, sonst besteht Gefahr wegen zu
plötzlicher Geschwindigkeitsreduzierung!
Geräteübersicht
Außenansicht
Deckenkonsole
Schalter im Armaturenbrett
Feststellbremse
Pedale
Inchpedal
Fahrpedal (Fußgas)
5DE
