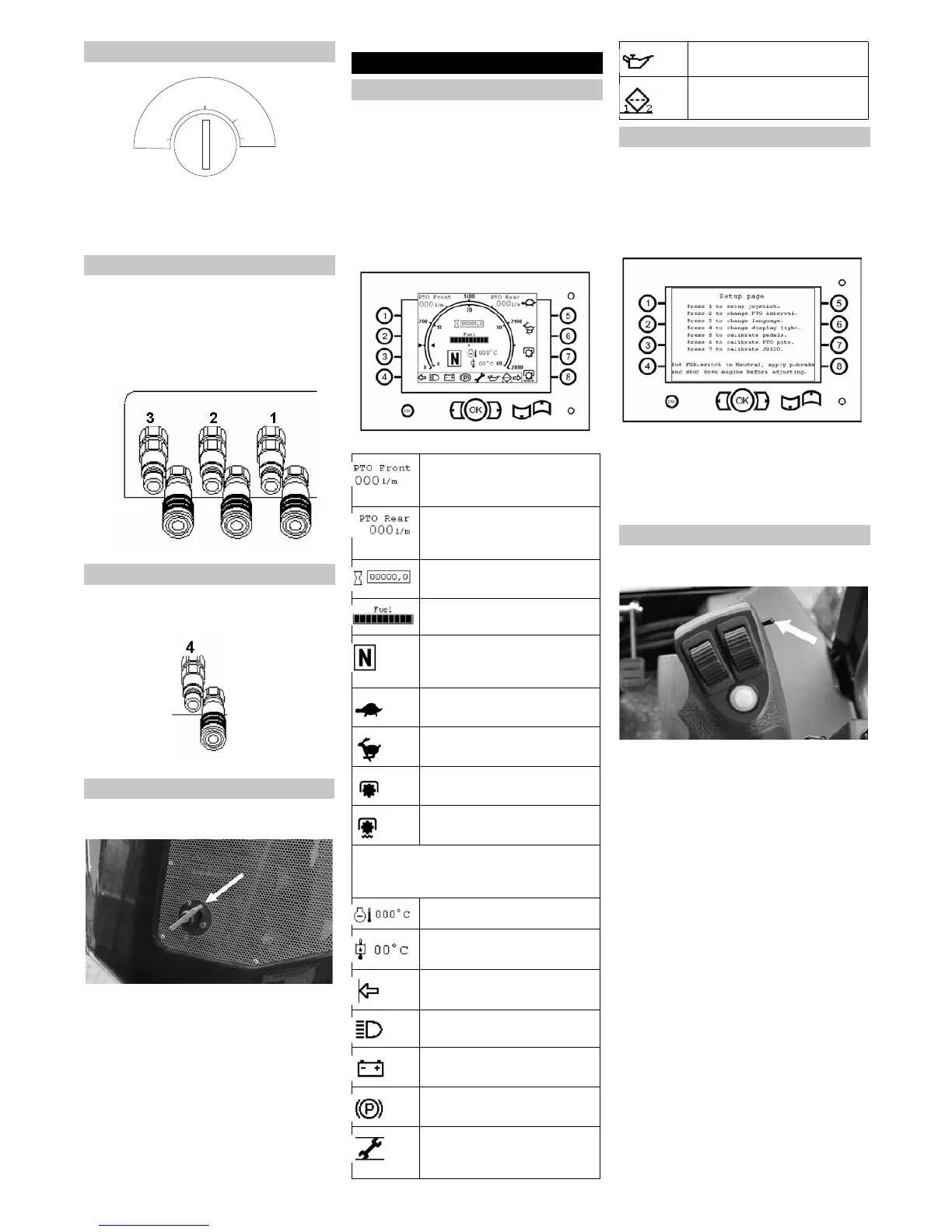

- 4
1 OFF: Tändning av
2 ON: Tändning på
3 GL: Förglödning
4 ST: Starta motorn
Snabbkoppling 1 och 2 sitter standardmäs-
sigt på alla maskiner.
Snabbkoppling 3 (tillval) är förbunden med
lyftcylindrarna via ett T-stycke och används
när frontschaktning är inaktiverad, t.ex. för
att lyfta en frontlastare.
Snabbkopplingarna höger fram
Snabbkoppling 4 sitter standardmässigt på
alla maskiner.
De bakre snabbkopplingarna
Hybudbrytaren sitter på den bakre maskin-
delens framsida.
Hybudbrytare i frånkopplat läge
För drift måste huvudbrytaren vara på-
slagen. Om maskinen stängs av och
inte ska tas i drift igen direkt, stäng av
huvudbrytaren och dra av den.
Maskinen är utrustad med en display. resp
en operatörspanel.
– I det inre området sitter indikeringar och
kontrollampor.
Ringen visar vid dess yttre kant varvta-
let upp till 2800 varv/minut, vid den inre
kanten sitter maskinens hastighetsmä-
tare som visar max 40 km/h.
– I det yttre området sitter knappar och
tangenter för setup-inställningar.
Operatörspanel/display
몇 VARNING
Förändringar i setup kan påverka maskinen
på ett grundläggande sätt och därmed leda
till trafikfaror. Därför: Säkerhetsrelevanta
inställningar för kalibrering får endast utfö-
ras efter samråd med kundtjänst.
Tryck på knappen OK när maskinen är
igång.
Tryck på knapperan 1-7 för att komma
vidare i menyn.
Tryck vid navigering på ESC knappen
för att gå tillbaka till föregående meny.
På multifunktionsspaken sitter en brytare
för att välja färdriktning.
FRAMÅT: Brytare framåt, färdriktning
FRAMÅT aktiveras och färdriktningsin-
dikeringen (F) tänds på displayen.
BAKÅT: Brytare bakåt, färdriktning
BAKÅT aktiveras och färdriktningsindi-
keringen (R) tänds på displayen.
NEUTRAL: Bytaren i mittenläge, på dis-
playen tänds (N).
Tändning
Hydraulanslutning fram
Hydraulanslutning bak
Huvudströmbrytare
OFF
ON
GL
ST
Handhavande
Operatörspanel/display
Flöde, arbetshydraulik fram
OBS: Flödet ställs in med po-
tentiometer B.
Flöde, arbetshydraulik bak
OBS: Flödet ställs in med po-
tentiometer C.
Räkneverk för driftstimmar
Tankmätare
Färdriktningsindikering: Fram-
åt (F), bakåt (R) eller neutral
(N)
Transportområde långsamt
Transportområde snabbt
Arbetsområde 1 (farthållare)
Arbetsområde 2 (gränslasts-
reglering)
Varningsindikeringar
Varningsindikeringarna lyser endast om
viktig information måste visas.
Kylvattentemperatur
Hydraulikoljetemperatur
Körriktningsvisare
Färdljus (halvljus)
Batterikontrollindikering
Parkeringsbroms
Serviceindikering: lyser när
respektive underhåll ska utfö-
ras
Oljetrycksmätare
Filter: lyser när filter 1 eller fil-
ter 2 är tilltäppt.
Setup-meny
Färdriktningsomkopplare
124 SV
