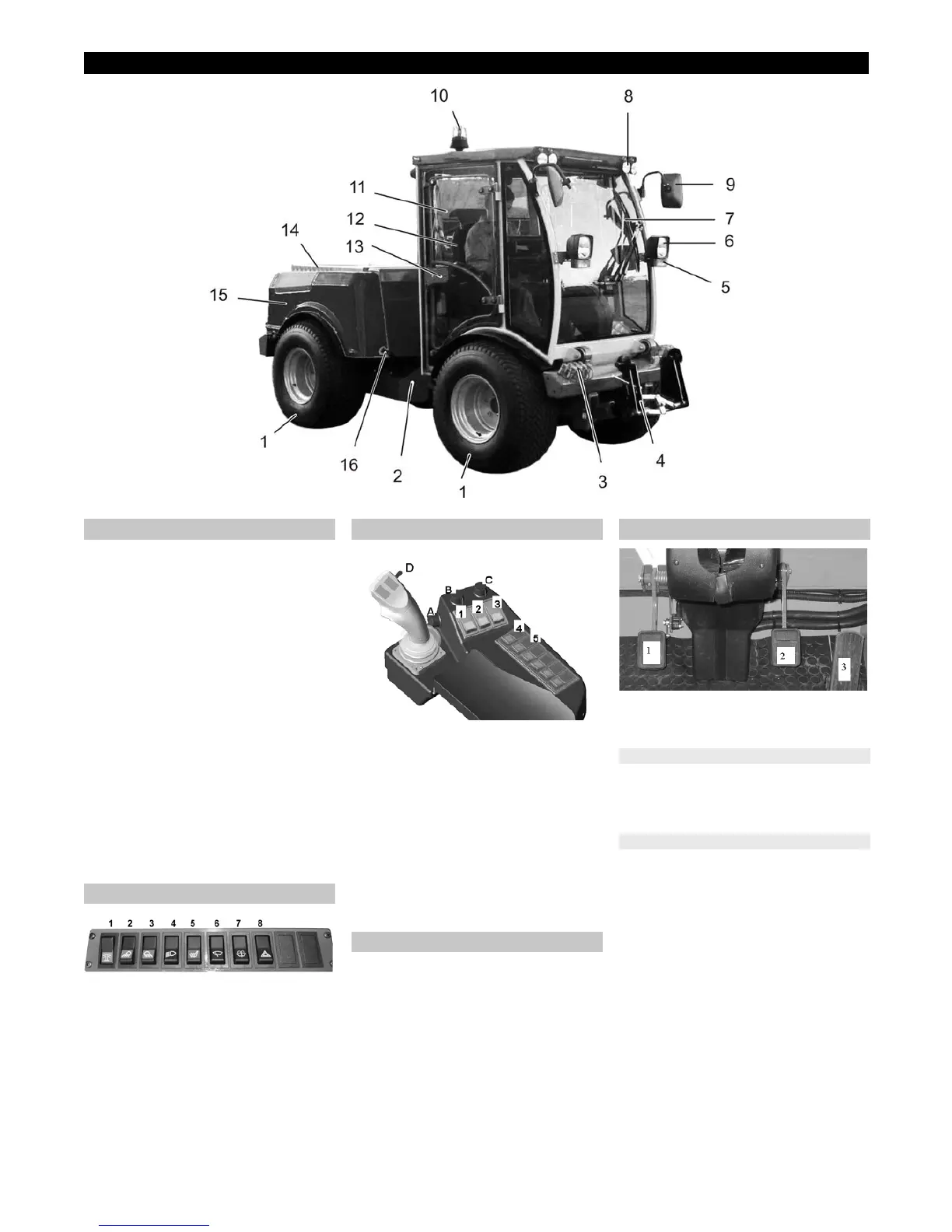

1 Roues
2 Direction pivotante au centre du véhi-
cule
3 Raccord hydraulique avant
4 Cadre avant de l'appareil *
5 Clignotant
6 Eclairage
7 Essuie-glace
8 Eclairage de travail
9 Rétroviseur extérieur
10 Gyrophare
11 Cabine conducteur *
12 Siège conducteur *
13 Portes de cabine *
14 Recouvrement du moteur
15 Protection latérale
16 Verrouillage de la protection latérale
non illustré
Raccord hydraulique arrière *
Attelage de remorque
* cf. à ce sujet les descriptions détaillées
1 Interrupteur du gyrophare
2 Interrupteur de l'éclairage, avant
3 Interrupteur de l'éclairage, arrière
4 Interrupteur des feux
5 Chauffage du siège (option)
6 Essuie-glace
7 Lave-glace
8 Dispositif de feux clignotants avertis-
seurs
1 Hydraulique de travail avant
2 Hydraulique de travail arrière
3 Tempomat
4 Position flottante
5 Frein d'immobilisation
A Potentiomètre de réglage du régime
moteur (applicable pour les zones de
travail 1 et 2)
B Potentiomètre de l'hydraulique de tra-
vail avant (débit)
C Potentiomètre de l'hydraulique de tra-
vail arrière (débit)
D Sélecteur de direction
Le frein à main nécessite un relâchement
de la pression hydraulique. Si le moteur est
coupé, le frein à main est automatiquement
tiré.
Remarque : Le témoin de contrôle dans le
terminal de commande / l'affichage s'al-
lume si le frein à main est tiré.
 Mettre le frein à main :
Activer l'interrupteur du frein à main
dans le tableau de bord.
 Desserrer le frein à main :
Désactiver l'interrupteur du frein à main
dans le tableau de bord.
1 Pédale "inch"
2 Pédale de frein
3 Pédale de marche
La pédale "inch" régule la vitesse dans la
zone de travail 1 ou 2.
 Pour diminuer la vitesse de déplace-
ment, activer la pédale Inch.
Si l'accélérateur est enfoncé, le régime mo-
teur augmente. La pédale est sur ressort ;
si on retire le pied, le régime moteur dimi-
nue.
몇 Important
Lors des transports, utiliser l'accélérateur
avec prudence, pour éviter un risque lié à
une réduction soudaine de la vitesse !
Aperçu de l'appareil
Vue extérieure
Console de toit
Interrupteur dans le tableau de bord
Frein d'immobilisation
Pédale
Pédale "inch"
Accélérateur (commande de gaz à pied)
