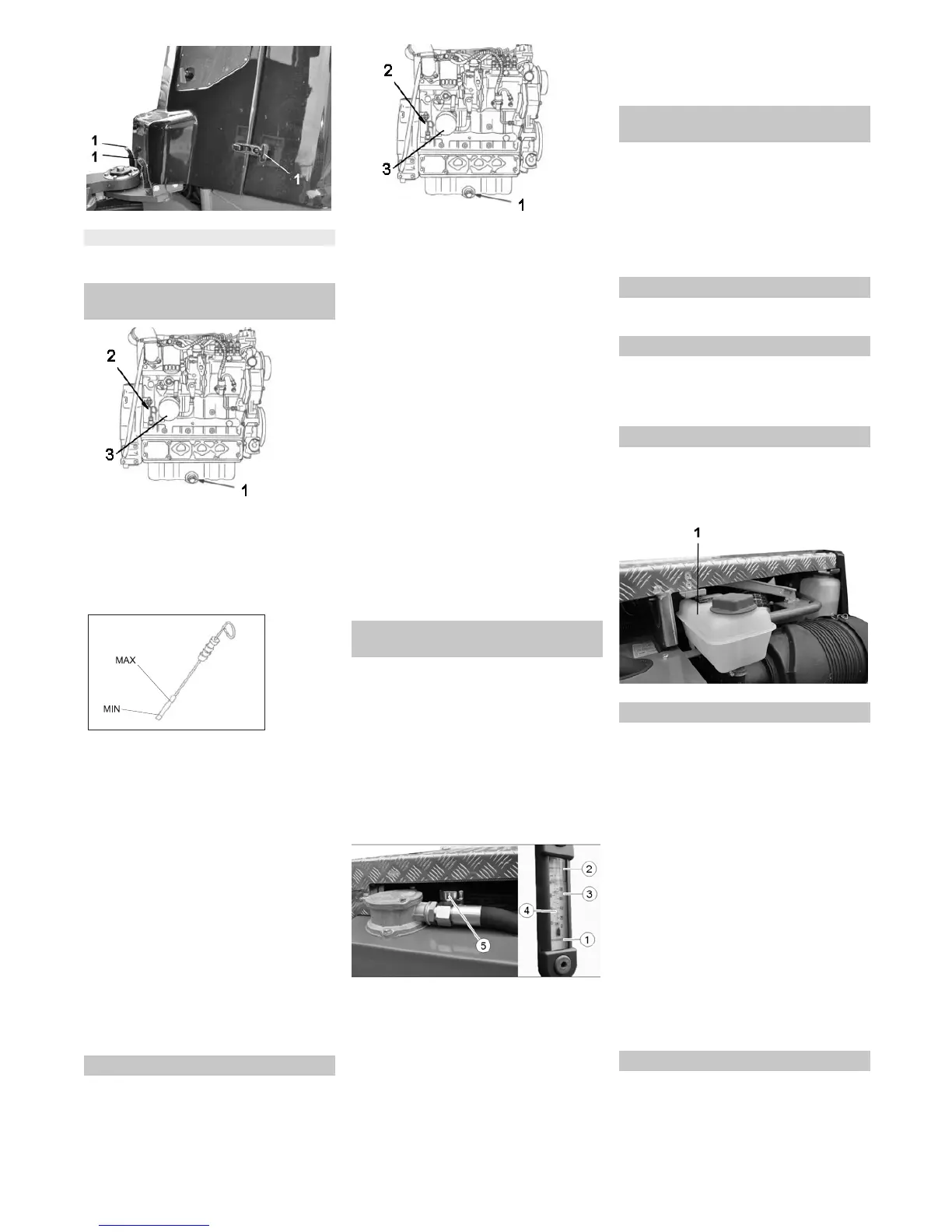

1 Panel penutup depan
 Tekan penutup pada posisi yang sesuai
dan kaitkan.
1 Tap pembuangan oli
2 Dipstick oli
3 Filter oli
 Tarik keluar dipstick oli.
 Bersihkan dan pasang kembali dipstick.
 Tarik keluar dipstick oli.
 Lihat tingkat oli.
 Pasang kembali dipstick.
– Tingkat oli harus berada di antara tanda
"MIN" dan "MAX".
– Isi kembali oli mesin, saat tingkat oli
berada di bawah tanda "MIN".
– Jangan mengisi oli mesin melebihi
tanda "MAX".
 Buka tutup pengisi oli.
 Isi oli mesin.
Jenis oli: lihat data teknis
 Pasang tutup pengisi oli.
 Tunggu minimal 5 menit.
 Periksa tingkat oli motor.
HATI-HATI
Pengisisna oi mesin yang melebihi batas
dapat mengakibatkan gangguan pada
mesin. Jika ketinggian oli melebihi tanda
"MAX", oli harus dikurangi sampai
mencapai tingkat oli yang benar.
Petunjuk: Motor yang panas memudahkan
dalam menguras oli.
 PERINGATAN
Bahaya luka bakar akibat oli panas!
Biarkan perangkat dingin terlebih dulu.
1 Tap pembuangan oli
2 Dipstick oli
3 Filter oli
 Siapkan wadah penampung
berkapasitas minimal 15 liter.
 Longgarkan tap pembuangan oli.
 Buka tutup pengisi oli.
 Kuras oli.
 Buka filter oli.
 Bersihkan intake dan permukaan seal.
 Lumuri seal filter oli dengan oli sebelum
pemasangan.
 Pasang filter oli baru dan tarik dengan
tangan.
 Pasang tap pengurasan oli termasuk
seal baru.
 Isi oli mesin.
Volume dan jenis oli, lihat "Data
Teknis".
 Pasang tutup pengisian oli.
 Biarkan mesin beroperasi sekitar 30
detik.
 Periksa tingkat oli mesin (lihat bab
"Memeriksa tingkat oli mesin dan
mengisi ulang oli").
 PERINGATAN
Bahaya luka bakar akibat oli panas!
Biarkan perangkat dingin terlebih dulu.
HATI-HATI
Kebersihan saat pemeriksaan dan
perawatan sangat penting untuk
menghindari gangguan pada
pengoperasian.
Ketinggian oli dapat dilihat melalui kaca
dan tingkatannya harus berada di tengah
kaca.
1 Tingkat oli MIN
2 Tingkat oli MAX
3 Cairan hidraulik
4 Kaca untuk melihat tingkat oli dan suhu
oli
5 Lubang pengisian
 Isi oli hidraulik sesuai kebutuhan.
 Bersihkan tutup dan permukaan
sekitarnya.
 Buka penutup pada lubang pengisian
oli.
 Penting: Gunakan saringan halus saat
mengisi, karena kotoran halus juga
dapat merusak pompa hidraulik.
Jenis oli: lihat data teknis
Kotoran sangat halus dapat menyebabkan
gangguan berat pada sistem hidraulik, oleh
karena itu sistem ini dilengkapi dengan
filter oli hidraulik.
Petunjuk: Ganti ventilation filter juga saat
mengganti filter oli hidraulik.
Penggantian hanya dilakukan oleh pusat
servis resmi.
Penggantian hanya dilakukan oleh pusat
servis resmi.
 Periksa kekedapan seluruh selang
hidraulik dan sambungannya.
Perawatan sistem hidraulik hanya
dilakukan oleh pusat servis resmi.
– Tingkat cairan pendingin harus
diperiksa saat motor dingin.
–
Tingkat cairan pendingin harus berada
pada tanda di bawah.
1 Cairan pendingin-reservoir ekspansi
– Gunakan campuran air dan anti-freeze
untuk mengisi ulang.
– Jangan campurkan anti-freeze yang
berbeda.
– Hanya gunakan cairan yang lembut
untuk cairan campuran anti beku.
– Isi ulang cairan pendingin hanya pada
saat motor dingin.
 Buka penutup motor kanan.
 Lepaskan penutup reservoir ekspansi.
 Isi reservoir ekspansi sampai garis ke
bawah.
 Tutup penutup reservoir ekspansi.
 Nyalakan mesin dan biarkan memanas
terlebih dahulu.
 Periksa ketinggian pengisian pada
reservoir ekspansi cairan pendingin.
Ketinggian cairan pendingin harus
berada pada garis atas saat
memanaskan mesin.
 BAHAYA
Mudah meledak!
– Hanya lakukan perawatan di ruangan
dengan aliran udara yang bagus.
– Dilarang merokok dan menyalakan api.
Memasang penutup mesin
Memeriksa dan menambahkan oli
mesin
Ganti oli mesin dan filter oli mesin
Memeriksa tingkat oli hidraulik dan
mengisi ulang oli hidraulik
Ganti filter oli hidraulik di tangki oli
hidraulik
Mengganti oli hidraulik
Memeriksa sistem hidraulik
Memeriksa cairan pendingin
Mengisi ulang cairan pendingin
Mengganti filter bahan bakar
