- 14
Cuci bagian belakang perangkat untuk
melindungi filter udara hanya pada saat
motor mati.
 Periksa kebocoran oli dan bensin agar
terhindar dari bahaya kebakaran.
Biarkan pusat servis yang memperbaiki
kebocoran.
 Jaga motor, knalpot, baterai dan tangki
bahan bakar bebas dari sisa-sisa
tanaman dan oli, agar terhindar dari
bahaya kebakaran.
 Pastikan motor bersih dari kotoran dan
bersihkan dengan sikat atau udara
bertekanan jika diperlukan.

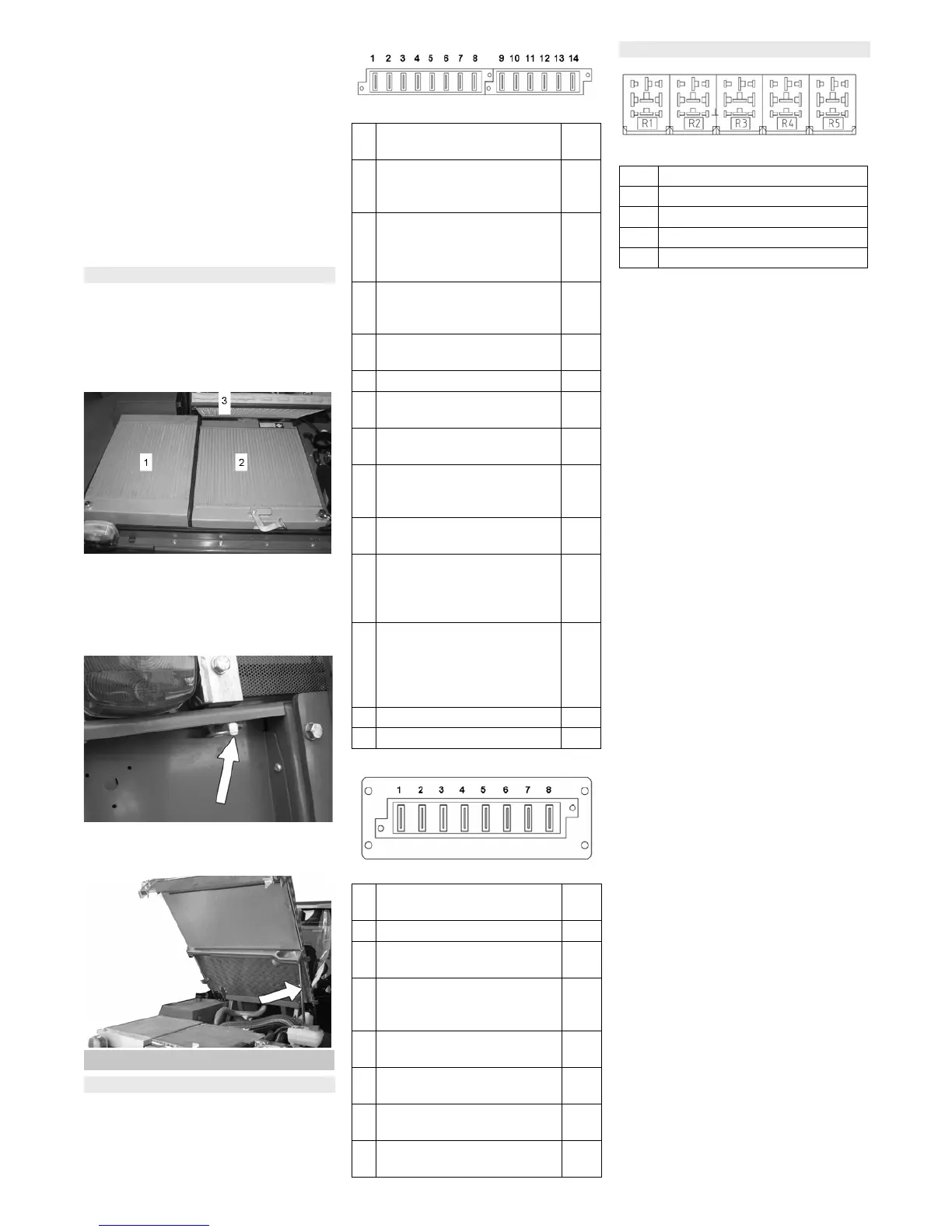

Radiator terletak di belakang ruang motor.
 Radiator yang kotor dapat
menyebabkan panas berlebih: Jaga
selalu kisi radiator, kisi intake, dan
blower bebas dari kerusakan, sisa-sisa
rumput, debu dan lain-lain.
1 Radiator oli hidraulik
2 Cairan pendingin
3 Radiator penyejuk udara
Buka untuk membersihkan kap motor:
 Buka penguncian pasak kiri dan kanan
lalu tarik.
 Putar kait kap mesin ke atas sampai
batang penahannya terpasang ke
tempatnya.
 Periksa sekering.
 Ganti sekering yang rusak.
Petunjuk: Hanya gunakan sekering
dengan ampere yang sama.
Sekering pada kotak sekering kabin
Sekering pada atap, sebelah kanan pengemudi
Relai di dalam kotak listrik kabin pengemudi
Membersihkan radiator
Melakukan penggantian
Sekering
1 Stopp Solenoid
Generator IG
5 A
2 Suplai OX012
Soket tambahan 5 V
MC050
10 A
3 Kompresor kursi udara
Switch pengubah kolom
kemudi
Motor pengering
20 A
4 Rem tangan.
Soket tambahan 12 V
Lampu panel instrumen
10 A
5 JS1000
DP620
5 A
6 Lampu kerja depan 20 A
7 Sakelar lampu rem
Suplai tambahan MC050
10 A
8 Suplai MC050
Suplai IX024
10 A
9 Penyedia filter bertekanan
Kenop F/N/R untuk tombol
pilihan arah kemudi
3 A
10 Switch kontak kursi
JS 120, switch mikro
3 A
11 Sensor putaran rotasi dan filter
arah kemudi mundur
Pedal gas
Pedal inci
5 A
12 Hidrolik kerja depan
Hidrolik kerja belakang
Posisi melayang
Kendali pacu
Extra 5 V
5 A
13 Tidak digunakan
14 Tidak digunakan
1 Cahaya posisi kiri
Lampu pelat nomor
5 A
2 Cahaya posisi kanan 5 A
3 Lampu keseluruhan
Lampu kerja belakang
15 A
4 Lampu depan
Suplai listrik
Lampu sakelar
10 A
5 Lampu depan
Lampu peringatan bahaya
15 A
6 Pemanas kursi
Radio
7,5 A
7 Wiper kaca
Sistem pembersih kaca
10 A
8 Lampu peringatan bahaya
Radio
5 A
Relai
R1 Lampu sein
R2 Lampu depan
R3 Lampu depan
R4 Suplai listrik lampu atap
R5 Suplai listrik sekering 50 A
