BODY STRUCTURE [PANEL REPLACEMENT]
09-80B–49
09-80B

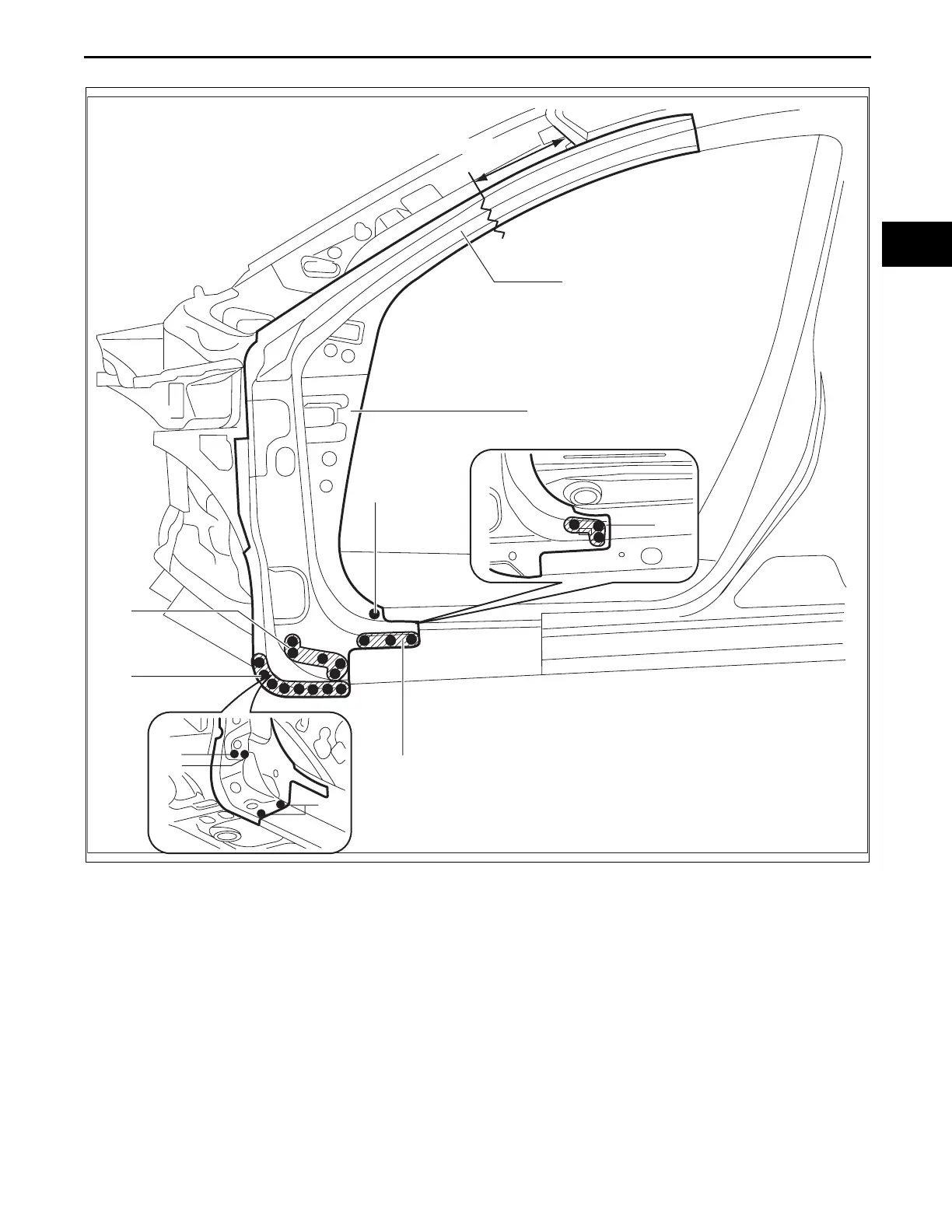

3. Rough cut area (C), drill the 24 locations indicated by (D) shown in the figure.
4. Remove the front pillar reinforcement and hinge reinforcement.
(C)
(D) 3
(D) 1
(D) 2
(D) 3
(D) 5
(D) 8
200 mm {7.87 in}
FRONT PILLAR
REINFORCEMENT
HINGE
REINFORCEMENT
(D) 1
(D) 1
am6zzb0000007
