VS 2001
Technical Handbook
Accessories
P/N: 779-0373/02
Revision 02
Marconi Proprietary information
Page 51

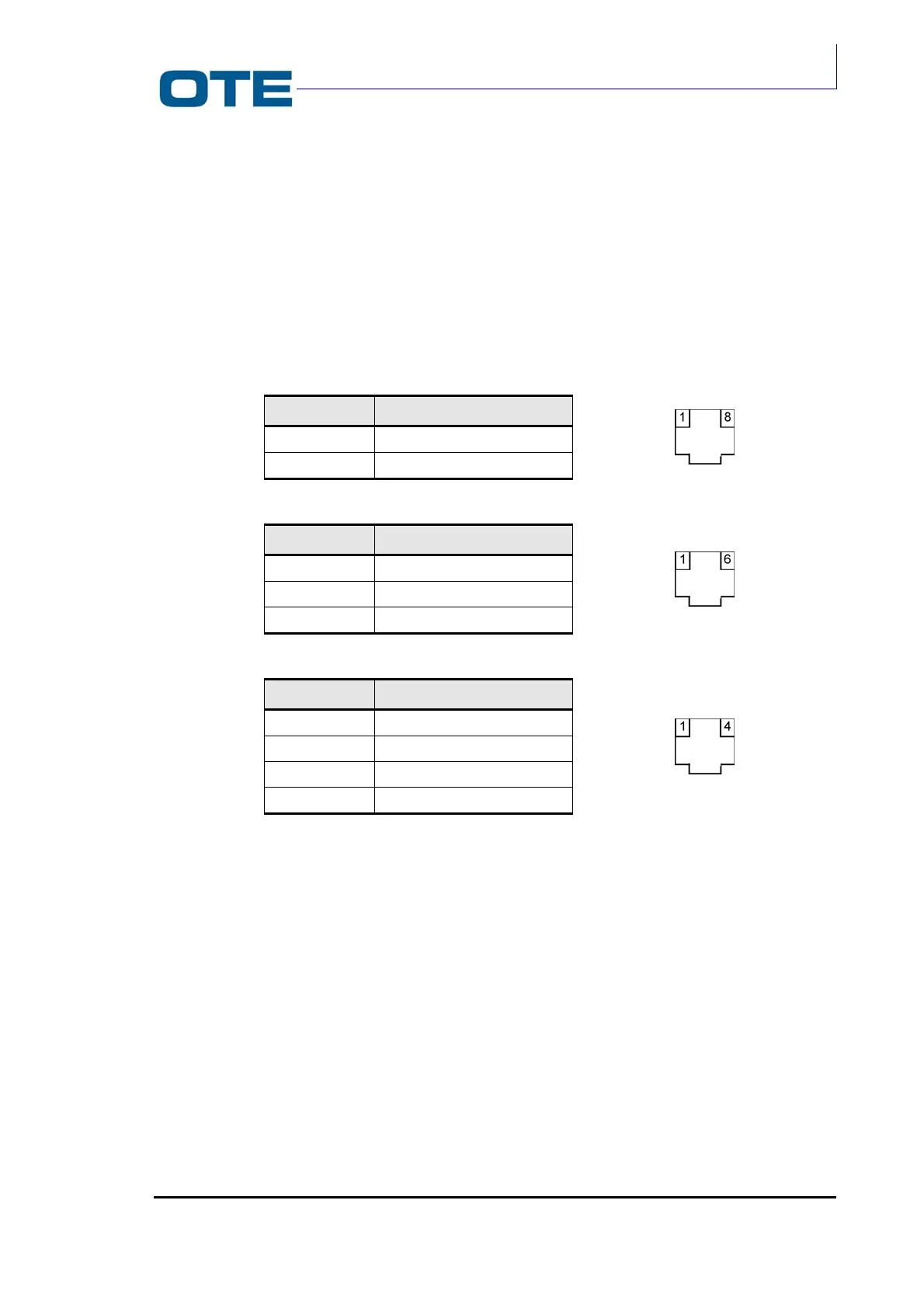

2.5.3 Pin out connector
The E-WHERE/FPG1/A module has three female connectors:
RJ45 (8 pin);
RJ12 (6 pin);
RJ9 (4 pin, on the apposite side).
In Tab. 2.6, Tab. 2.7, Tab. 2.8 are shown the pin out:
Tab. 2.6: Pin out connector J1
Pin Signal
1 +5 VDC
3
GND
Tab. 2.7: Pin out connector J2
Pin Signal
2 GPS Data from
3 GPS Data to
5 GND
Tab. 2.8: Pin out connector J3
Pin Signal
1 RTS
2 Data to FPG1
3 Data from FPG1
4 GND
