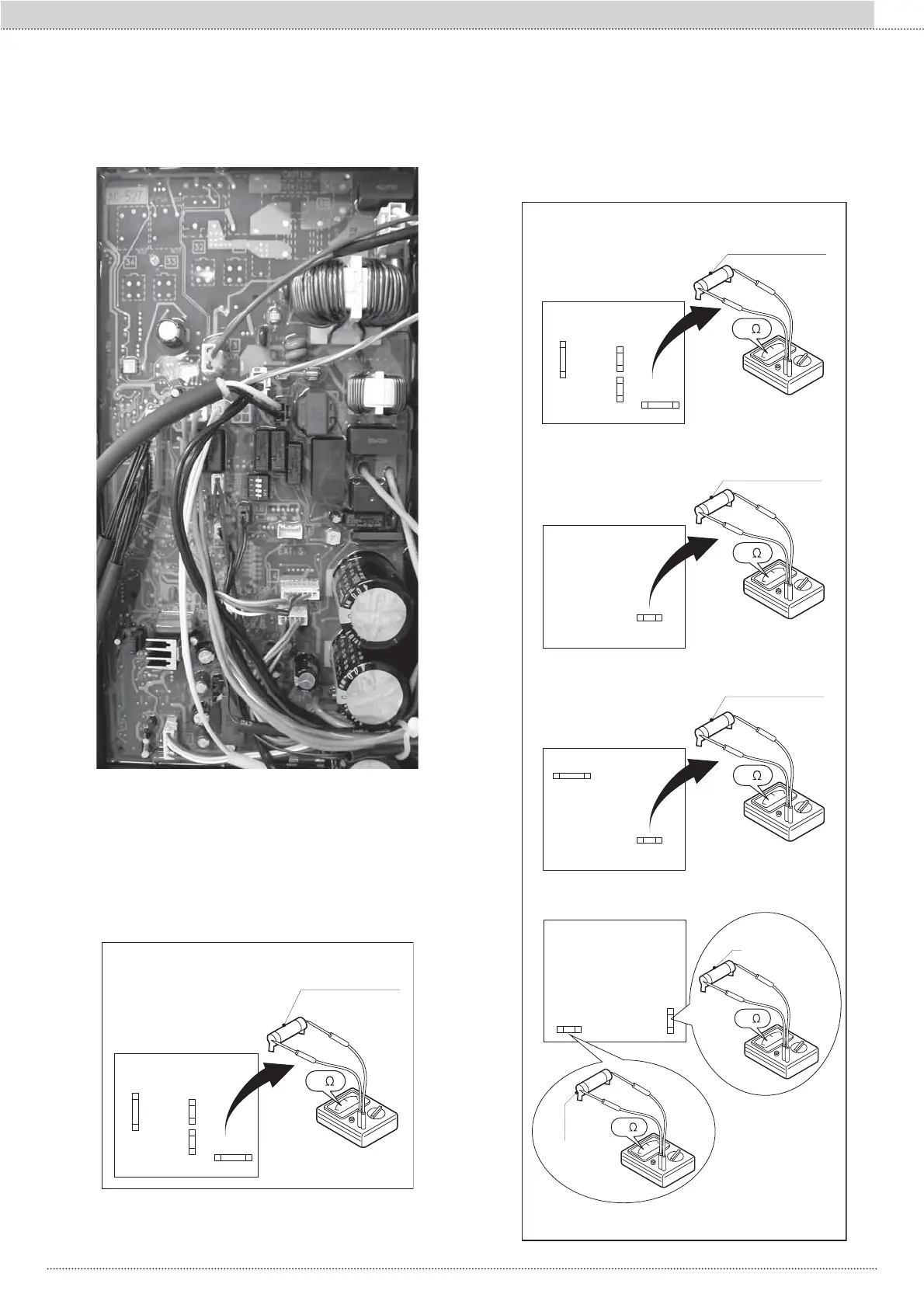

Folgendes an der PCB MAIN kontrollieren:
Kontinuität der Stromsicherungen
in den PCB MAIN Karten
PCB MAIN
Sicherung CF1
Sicherung CF6
Sicherung CF3
Sicherung CF4
0
Fig. 1
Sicherung CF1-CF6 (250V T 15A)
Sicherung CF3-CF4 (250V T 3A)
Modell XXXX
MODELL 116
Kontinuität der Stromsicherungen
in den PCB MAIN Karten
PCB MAIN
Sicherung CF1
Sicherung CF6
Sicherung CF3
Sicherung CF4
0
Fig. 1
Sicherung CF1-CF6 (250V T25A)
Sicherung CF3-CF4 (250V T3A)
MODELL 105
PCB MAIN
0
Sicherung CF2
(250V T3,15A)
MODELL 110
PCB MAIN
0
Sicherung CF2-CF7
(250V T3,15A)
MODELL 105
Sicherung CF7
Sicherung CF2
PCB MAIN
0
0
Sicherung CF2
(250V T5A)
Sicherung CF1
(250V T30A)
