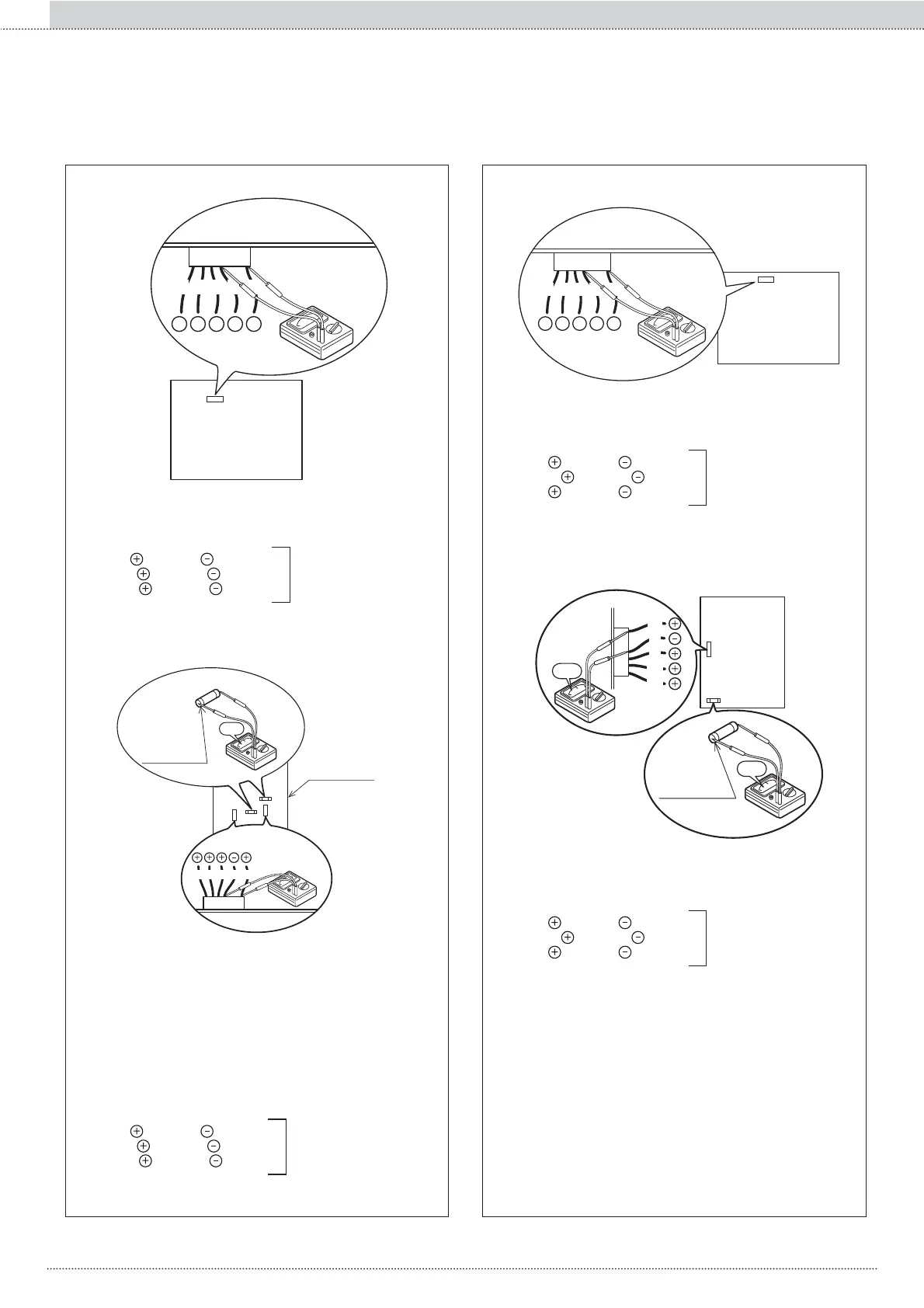

Messung der Spannung zwischen den Steckern des Verbinders R.
Die Messung R während des Heizens oder Kühlens vornehmen.
Die Spannung wie im Folgenden angegeben messen, ohne den Ver-
binder R zu trennen.
Spannung des GEBLÄSEMOTORS auf der PCB
MAIN
BL Y W B R
GEBLÄSEMOTOR
+ + + +
-
PCB MAIN
18
18
Models 110 Fig. 2
Zwischen rot und schwarz
ca. DC200-370V
Zwischen gelb
und schwarz
ca. DC3-7V
Zwischen weiß
und schwarz
ca. DC15V
PCB MAIN
funktioniert normal
¼ Fehler GEBLÄSEMOTOR
BL Y W B R
Unten
Sicherung: CF6
Oben
Sicherung: CF7
(250V T3.15A)
0Ω
PCB MAIN
14
11
GEBLÄSEMOTOR
Modell - 116
MOTOR OBERES GEBLÄSE
Messung der Spannung zwischen den Steckern des Verbinders K.
Die Messung K während des Heizens oder Kühlens vornehmen.
Die Spannung wie im Folgenden angegeben messen, ohne den Ver-
binder K zu trennen.
MOTOR UNTERES GEBLÄSE
Messung der Spannung zwischen den Steckern des Verbinders N.
Die Messung N während des Heizens oder Kühlens vornehmen.
Die Spannung wie im Folgenden angegeben messen, ohne den Ver-
binder N zu trennen.
Zwischen rot und schwarz
ca. DC200-370V
Zwischen gelb
und schwarz
ca. DC3-7V
Zwischen weiß
und schwarz
ca. DC15V
PCB MAIN
funktioniert normal
¼ Fehler GEBLÄSEMOTOR
Spannung des PUMPE auf der PCB MAIN
BL BR R B W
+ + + +
-
PUMPE
PCB MAIN
17
17
Models 105 - 110 Fig. 3
Messung der Spannung zwischen den Steckern des Verbinders Q.
Die Messung Q während des Heizens oder Kühlens vornehmen.
Die Spannung wie im Folgenden angegeben messen, ohne den Verbinder Q zu trennen.
Zwischen rot
und schwarz
ca. DC200-370V
Zwischen braun
und schwarz
ca. DC3-7V
Zwischen rot
und schwarz
ca. DC15V
PCB MAIN
funktioniert normal
¼ Fehler Pumpe
W
B
R
BR
BL
0Ω
0Ω
PCB MAIN
PUMPE
Unten
Sicherung: CF2
(250V T3,15A)
13
Modell - 116
Messung der Spannung zwischen den Steckern des Verbinders M.
Die Messung M während des Heizens oder Kühlens vornehmen.
Die Spannung wie im Folgenden angegeben messen, ohne den Verbinder M zu trennen.
Zwischen rot
und schwarz
ca. DC200-370V
Zwischen braun
und schwarz
ca. DC3-7V
Zwischen rot
und schwarz
ca. DC15V
PCB MAIN
funktioniert normal
¼ Fehler Pumpe
220
Leitungsquersch II: Installation und Wartung
