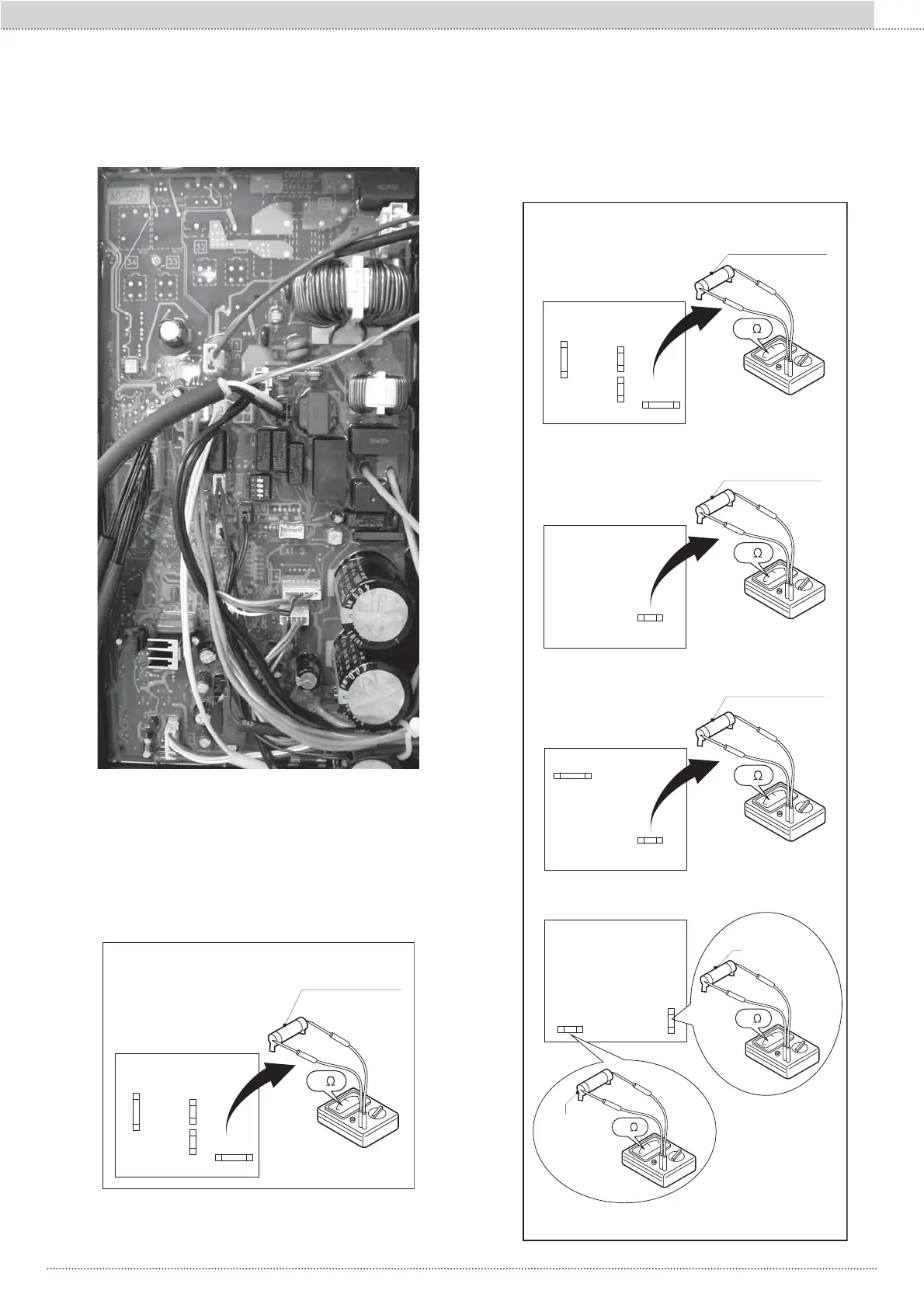

Controle en la PCB MAIN lo que se indica a continuación:
Continuidad de los fusibles de
corriente en las tarjetas PCB MAIN
PCB MAIN
Fusible CF1
Fusible CF6 Fusible CF3
Fusible CF4
0
Fig. 1
Fusible CF1-CF6 (250V T 15A)
Fusible CF3-CF4 (250V T 3A)
Modelo XXXX
MODELO 116
Continuidad de los fusibles de
corriente en las tarjetas PCB MAIN
PCB MAIN
Fusible CF1
Fusible CF6 Fusible CF3
Fusible CF4
0
Fig. 1
Fusible CF1-CF6 (250V T25A)
Fusible CF3-CF4 (250V T3A)
MODELO 105
PCB MAIN
0
Fusible CF2
(250V T3,15A)
MODELO 110
PCB MAIN
0
Fusible CF2-CF7
(250V T3,15A)
MODELO 105
Fusible CF7
Fusible CF2
PCB MAIN
0
0
Fusible CF2
(250V T5A)
Fusible CF1
(250V T30A)
275
Sección II :: Instalación y mantenimiento
ES
