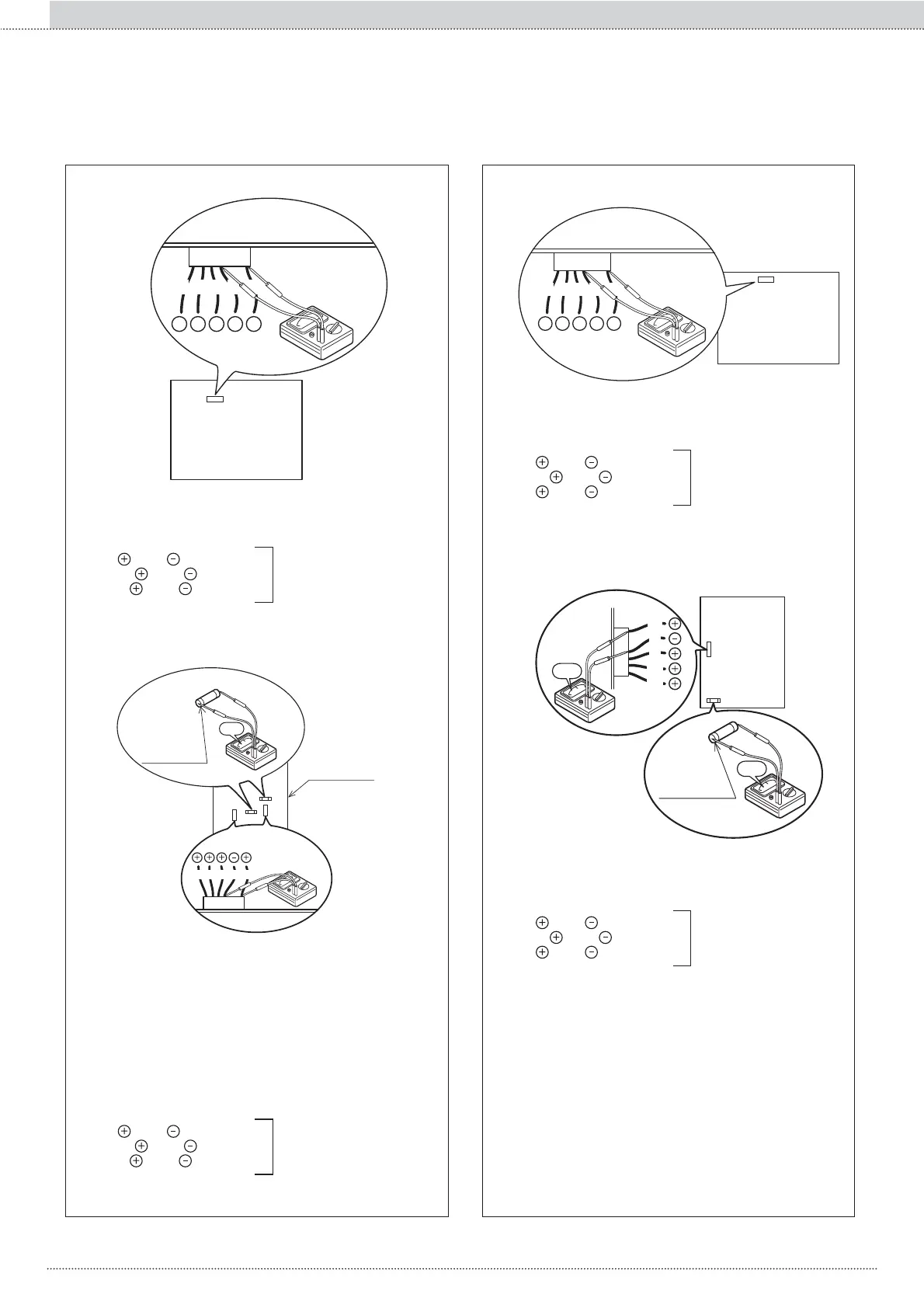

Medición de la tensión entre los pines del conector R.
Efectúe la medición R durante el calentamiento o el enfriamiento.
Mida la tensión como se indica a continuación, sin quitar el conector R.
Tensión del MOTOR VENTILADOR en la PCB
MAIN
BL Y W B R
MOTOR VENTILADO
R
+ + + +
-
PCB MAIN
18
18
Modelos 110 Fig. 2
Entre rojo y negro
ca. DC200-370V
Entre amarillo
y negro
ca. DC3-7V
Entre blanco
y negro
ca. DC15V
PCB MAIN
funcionando normalmente
¼ Error del MOTOR VENTILADOR
BL Y W B R
Inferior
Fusible: CF6
Superior
Fusible: CF7
(250V T3.15A)
PCB MAIN
14
11
MOTOR VENTILADOR
Modelo - 116
MOTOR VENTILADOR SUPERIOR
Medición de la tensión entre los pines del conector K.
Efectúe la medición K durante el calentamiento o el enfriamiento.
Mida la tensión como se indica a continuación, sin quitar el conector K.
MOTOR VENTILADOR INFERIOR
Medición de la tensión entre los pines del conector N.
Efectúe la medición N durante el calentamiento o el enfriamiento.
Mida la tensión como se indica a continuación, sin quitar el conector N.
Entre rojo y negro
ca. DC200-370V
Entre amarillo
y negro
ca. DC3-7V
Entre blanco
y negro
ca. DC15V
PCB MAIN
funcionando normalmente
¼ Error del MOTOR VENTILADOR
Tensión del la BOMBA en la PCB MAIN
BL BR R B W
+ + + +
-
BOMBA
PCB MAIN
17
17
Modelos 105 - 110 Fig. 3
Medición de la tensión entre los pines del conector Q.
Efectúe la medición Q durante el calentamiento o el enfriamiento.
Mida la tensión como se indica a continuación, sin quitar el conector Q.
Entre rojo
y negro
ca. DC200-370V
Entre marrón
y negro
ca. DC3-7V
Entre rojo
y negro
ca. DC15V
PCB MAIN
funcionando normalmente
¼ Error bomba
W
B
R
BR
BL
PCB MAIN
BOMBA
Inferior
Fusible: CF2
(250V T3,15A)
13
Modelo - 116
Medición de la tensión entre los pines del conector M.
Efectúe la medición M durante el calentamiento o el enfriamiento.
Mida la tensión como se indica a continuación, sin quitar el conector M.
Entre rojo
y negro
ca. DC200-370V
Entre marrón
y negro
ca. DC3-7V
Entre rojo
y negro
ca. DC15V
PCB MAIN
funcionando normalmente
¼ Error bomba
276
Sección II :: Instalación y mantenimiento
ES
