Ci-dessous, un exemple de solution d'installation dans le cas où le KCTR n'est pas utilisé.Ci-dessous, un exemple d'une solution du système en cas
n'est pas utilisé KCTR.

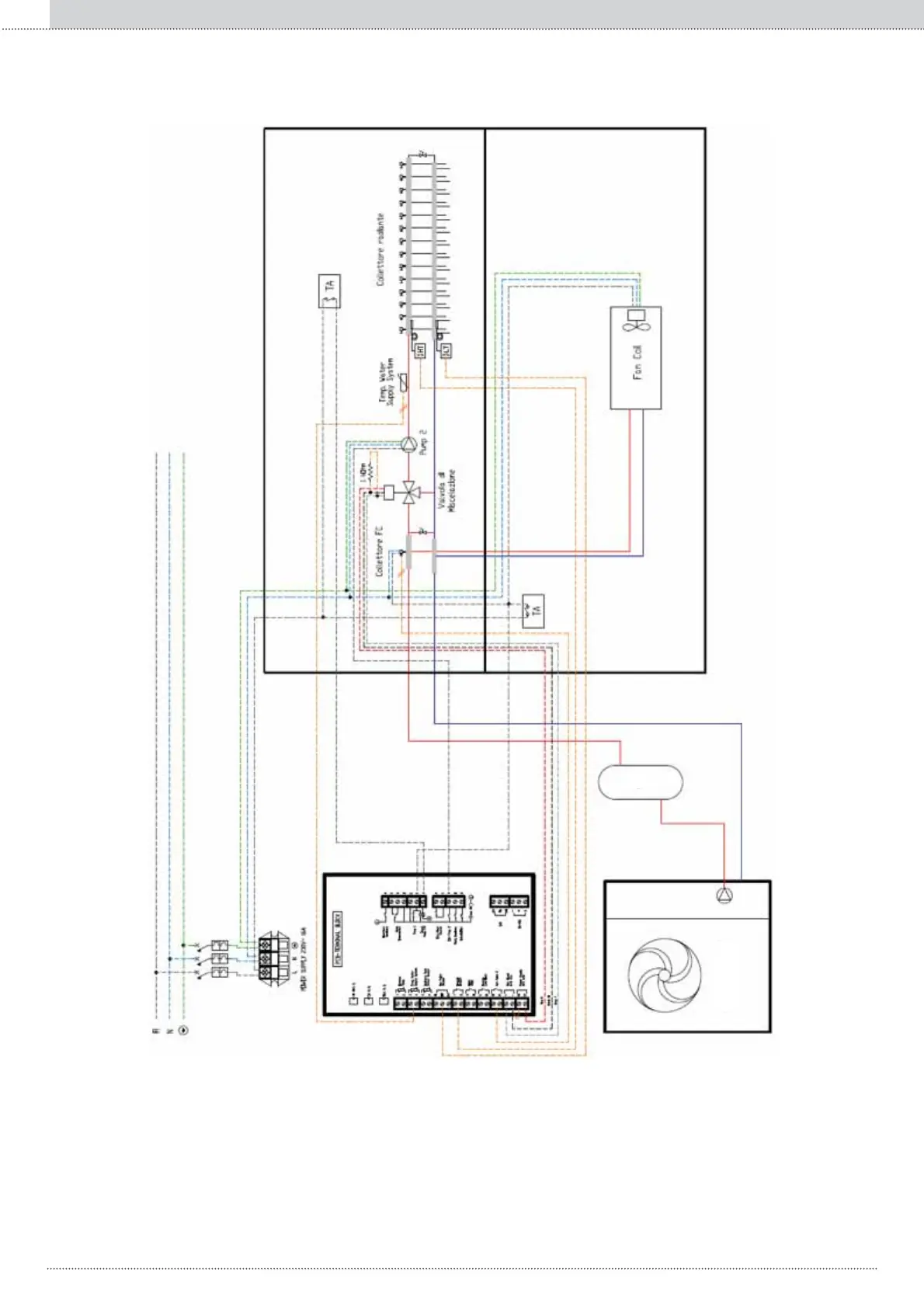

Fig. 2: Solution d'installation pour la climatisation de deux pièces, une avec système de chauffage par le sol et l'autre avec système à ventilo-con-
vecteur, les deux contrôlés par un thermostat d'ambiance. Le thermostat d'ambiance de la pièce avec ventilo-convecteur commande la pompe 1 et
contrôle le passage vers le point de consigne 2.
Le thermostat d'ambiance de la pièce avec chauffage par le sol donne le consentement à la pompe 1 à l'aide du relais découplé.
Deux thermostats de sécurité ont également été placés sur le système de chauffage par le sol : un de haute température, placé sur le collecteur
de refoulement, commande l'ouverture de l'interrupteur « Remote On/Off » (à distance marche/arrêt), l'autre de basse température, placé sur le col-
lecteur de retour, commande la fermeture de l'interrupteur « Dew Point Sensor » (capteur de point de rosée).
