1. INFORMATIONS TECHNIQUES
1.1 CONFIGURATION ET GESTION DE LA VANNE MÉLANGEUSE POUR LE SYSTÈME DE CHAUFFAGE PAR LE SOL
La vanne mélangeuse, réglée par L'INTERFACE UTILISATEUR, permet la gestion simultanée d'un système de chauffage par le sol et d'un à ventilo-
convecteur. Pendant que la pompe à chaleur ELECTA produit de l'eau adaptée au fonctionnement des ventilo-convecteurs, la vanne mélangeuse
règle la température de refoulement du système de chauffage par le sol, en la mélangeant à celle de retour de ce dernier.
Ci-dessous, un exemple de solution d'installation dans le cas où le KCTR est utilisé.

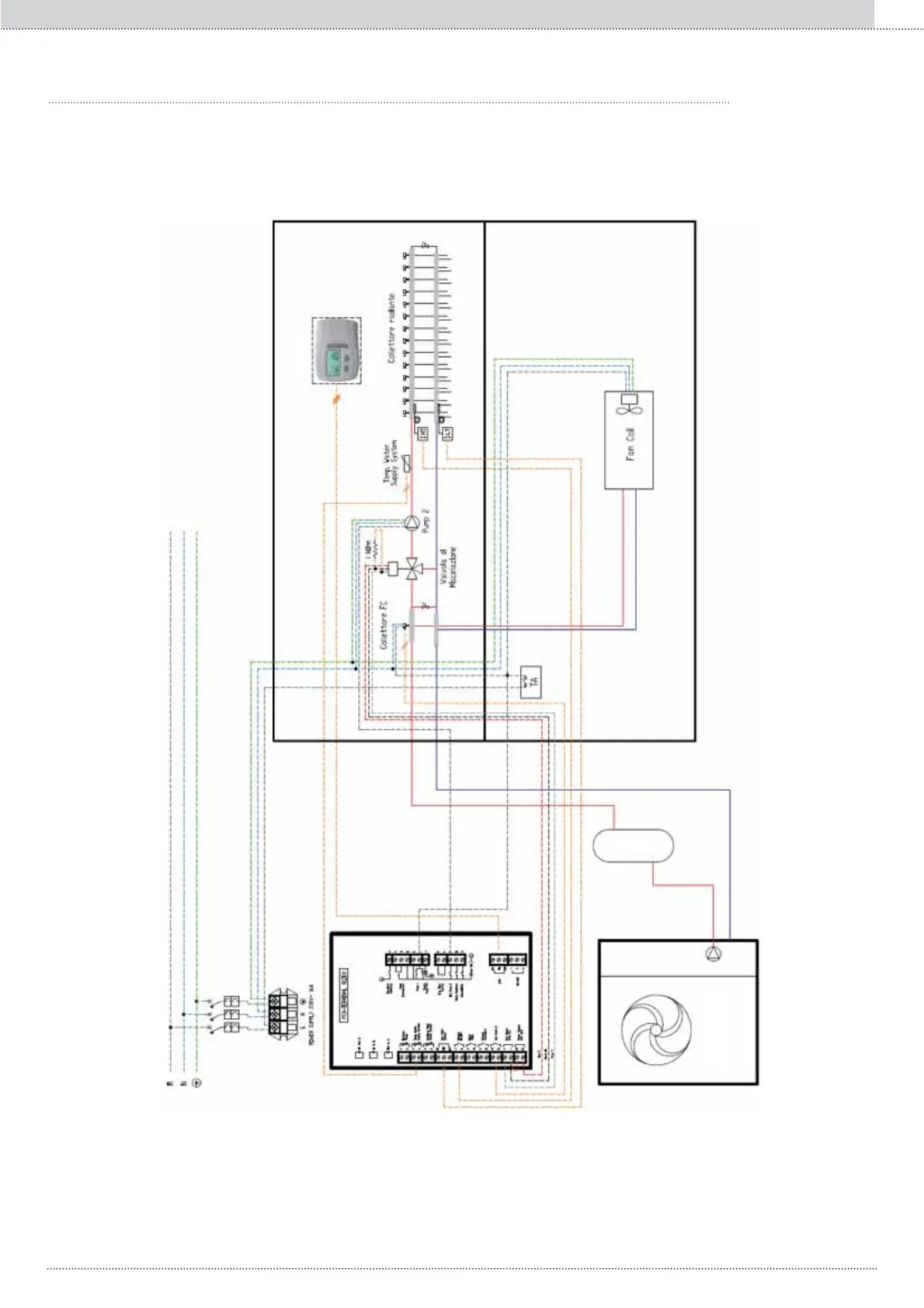

Fig. 1: Solution d'installation pour la climatisation de deux pièces, une avec système de chauffage par le sol contrôlé par KCTR, l'autre avec système
à ventilo-convecteur contrôlé par thermostat d'ambiance. Le thermostat d'ambiance commande la pompe 1 et contrôle le passage au point de consi-
gne 2.
Deux thermostats de sécurité ont également été placés sur le système de chauffage par le sol : un de haute température, placé sur le collecteur de
refoulement, commande l'ouverture de l'interrupteur « Remote On/Off » (à distance marche/arrêt), l'autre de basse température, placé sur le col-
lecteur de retour, commande la fermeture de l'interrupteur « Dew Point Sensor » (capteur de point de rosée).
KCTR
ELECTA
305
Annexes FR
