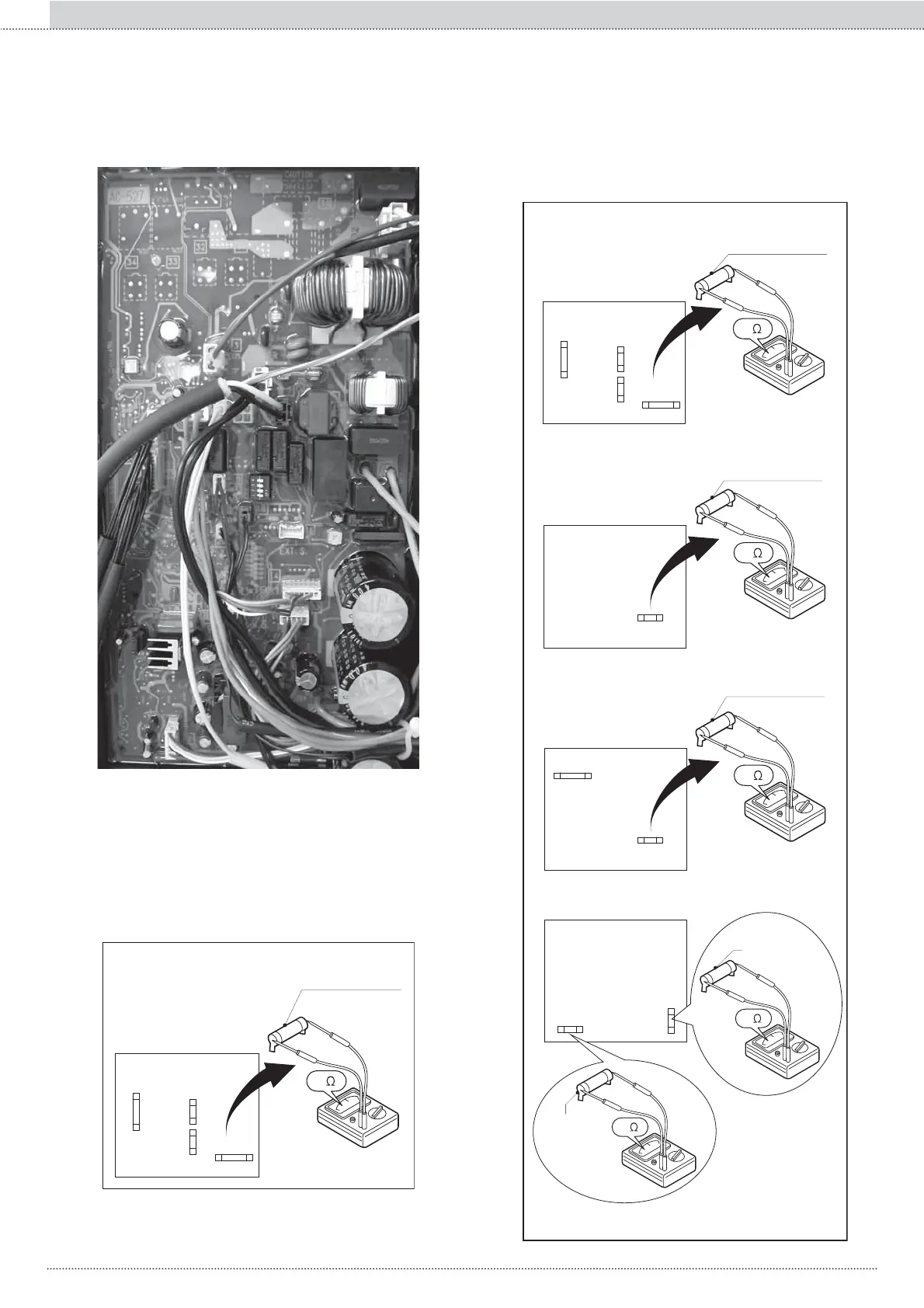

Controllare i seguenti passaggi sulla PCB MAIN:
Continuità dei fusibili di corrente
nelle schede PCB MAIN
PCB MAIN
Fusibile CF1
Fusibile CF6Fusibile CF3
Fusibile CF4
0
Fig. 1
Fusibile CF1-CF6 (250V T 15A)
Fusibile CF3-CF4 (250V T 3A)
Modello XXXX
MODELLO EH1315DC - EH1615DC
Continuità dei fusibili di corrente
nelle schede PCB MAIN
PCB MAIN
Fusibile CF1
Fusibile CF6Fusibile CF3
Fusibile CF4
0
Fig. 1
Fusibile CF1-CF6 (250V T25A)
Fusibile CF3-CF4 (250V T3A)
MODELLO 105
PCB MAIN
0
Fusibile CF2
(250V T3,15A)
MODELLO 110
PCB MAIN
0
Fusibile CF2-CF7
(250V T3,15A)
MODELLO 116
Fusibile CF7
Fusibile CF2
PCB MAIN
0
0
Fusibile CF2
(250V T5A)
Fusibile CF1
(250V T30A)
