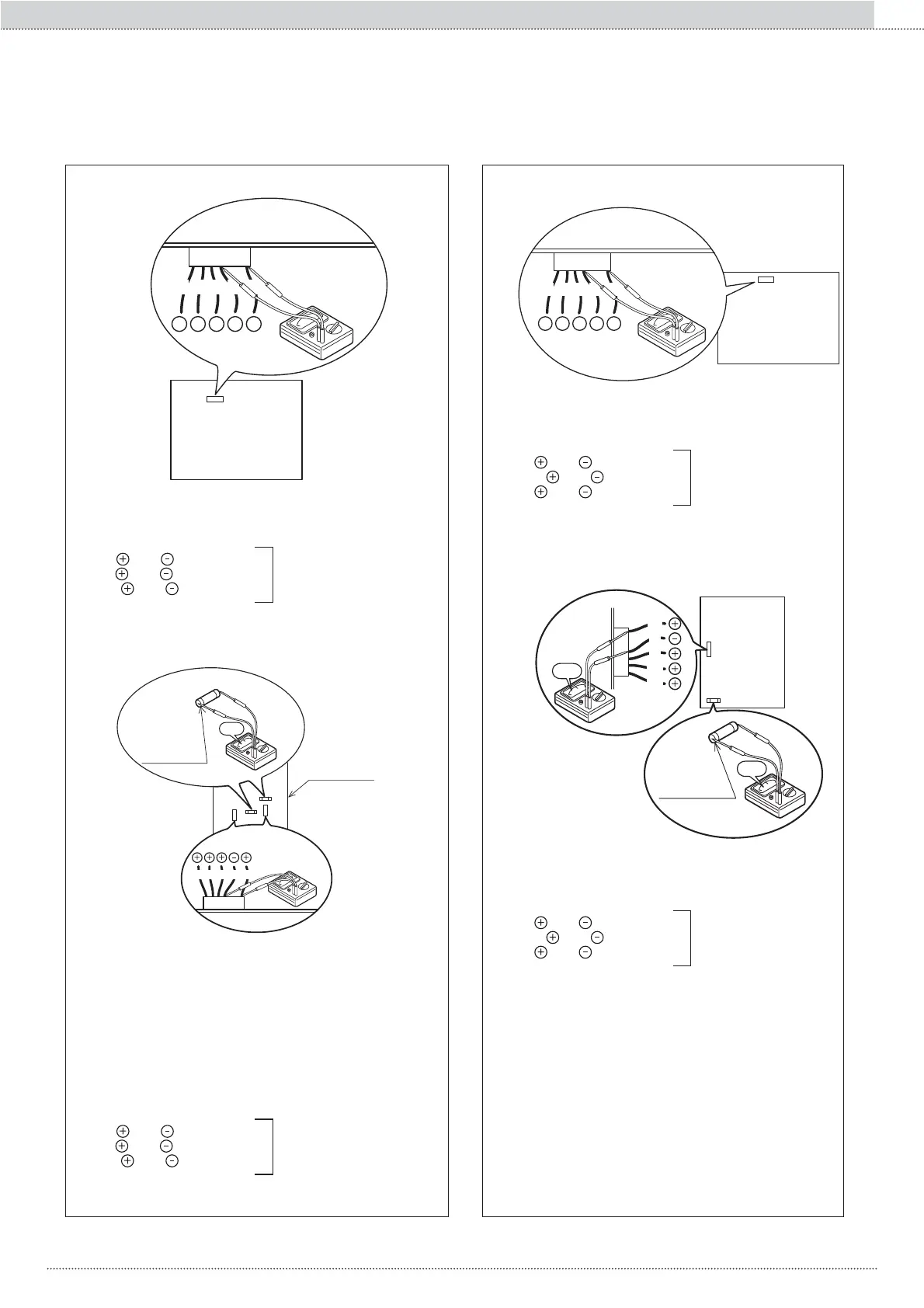

Misurazione della tensione tra i pin del connettore R.
Eseguire la misurazione R durante il riscaldamento o il raffreddamento.
Misurare la tensione come indicato di seguito senza rimuovere il
connettore R.
Tensione del MOTORE VENTILATORE sulla PCB
MAIN
BL Y W B R
MOTORE VENTILATO
R
+ + + +
-
PCB MAIN
18
18
Modelli 105 - 110 Fig. 2
Tra rosso
e nero
ca. DC200-370V
Tra giallo
e nero ca. DC3-7V
Tra bianco
e nero ca. DC15V
PCB MAIN
funziona normalmente
¼ Errore MOTORE VENTILATORE
BL Y W B R
Inferiore
Fusibile: CF6
Superiore
Fusibile: CF7
(250V T3.15A)
0Ω
PCB MAIN
14
11
MOTORE VENTILATORE
Modello - 116
MOTORE VENTILATORE SUPERIORE
Misurazione della tensione tra i pin del connettore K.
Eseguire la misurazione K durante il riscaldamento o il raffreddamento.
Misurare la tensione come indicato di seguito senza rimuovere il
connettore K.
MOTORE VENTILATORE INFERIORE
Misurazione della tensione tra i pin del connettore N.
Eseguire la misurazione N durante il riscaldamento o il raffreddamento.
Misurare la tensione come indicato di seguito senza rimuovere il
connettore N.
Tra rosso
e nero
ca. DC200-370V
Tra giallo
e nero ca. DC3-7V
Tra bianco
e nero ca. DC15V
PCB MAIN
funziona normalmente
¼ Errore MOTORE VENTILATORE
Tensione della POMPA sulla PCB MAIN
BL BR R B W
+ + + +
-
POMPA
PCB MAIN
17
17
Modelli 105 - 110 Fig. 3
Misurazione della tensione tra i pin del connettore Q.
Eseguire la misurazione Q durante il riscaldamento o il raffreddamento.
Misurare la tensione come indicato di seguito senza rimuovere il connettore Q.
Tra rosso
e nero
ca. DC200-370V
Tra marrone
e nero ca. DC3-7V
Tra rosso
e nero ca. DC15V
PCB MAIN
funziona normalmente
¼ Errore POMPA
W
B
R
BR
BL
0Ω
0Ω
PCB MAIN
POMPA
Inferiore
Fusibile: CF2
(250V T3,15A)
13
Modello - 116
Misurazione della tensione tra i pin del connettore M.
Eseguire la misurazione M durante il riscaldamento o il raffreddamento.
Misurare la tensione come indicato di seguito senza rimuovere il connettore M.
Tra rosso
e nero
ca. DC200-370V
Tra marrone
e nero ca. DC3-7V
Tra rosso
e nero ca. DC15V
PCB MAIN
funziona normalmente
¼ Errore POMPA
