R(D/B)LQ011~016AA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW53149-1
Installationsanleitung
8
Raumheizung
Die Einheit (1) arbeitet so lange, bis beim abfließenden Wasser die
Soll-Temperatur erreicht ist, welche über die Benutzerschnittstelle
eingestellt worden ist.
Brauchwasserheizung
Wenn der Brauchwasser-Heizmodus aktiviert ist (entweder manuell
durch den Anwender oder automatisch durch eine Zeitschaltuhr),
wird die Brauchwasser-Solltemperatur dadurch erzielt, dass
Wärmetauscher und elektrischer Zusatzheizung kombiniert die
Heizleistung liefern.
Wenn die Brauchwassertemperatur unter dem vom Anwender
konfiguriertem Sollwert ist, wird das 3-Wege-Ventil aktiviert, um das
Brauchwasser mit Hilfe der Wärmepumpe zu erwärmen. Bei hohem
Brauchwasserbedarf oder wenn das Brauchwasser eine ziemlich
hohe Temperatur haben soll, kann die Zusatzheizung (8) den
zusätzlichen Heizbedarf abdecken.

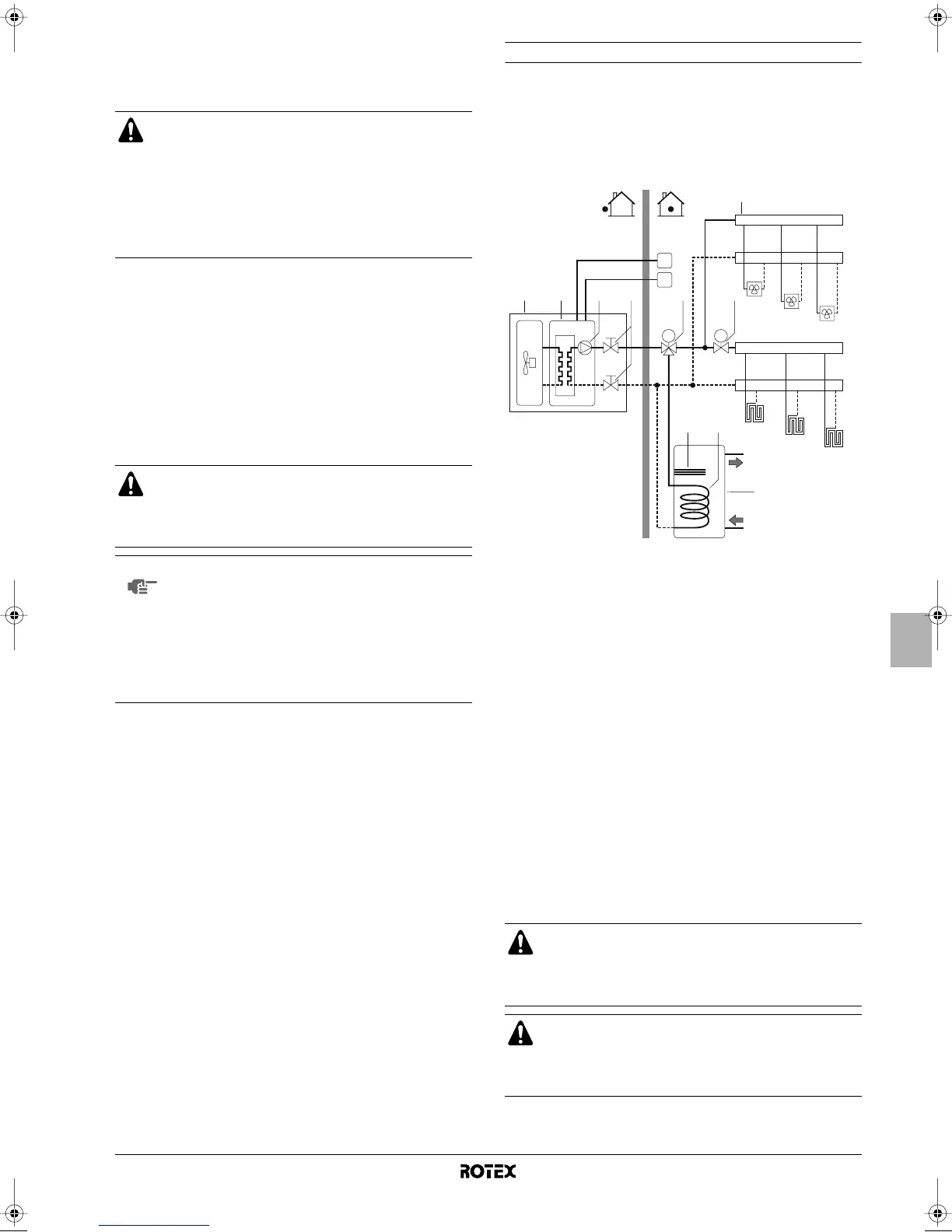

Einsatzmöglichkeit 3
Raumheizung und -kühlung und ein an der Einheit angeschlossener
Raumthermostat, über den auch die Umschaltung von Kühlen
und Heizen und umgekehrt geregelt wird. Das Heizen erfolgt über
Wasserkreisläufe für Bodenheizung sowie über Ventilator-
Konvektoren. Zum Kühlen dienen nur die Ventilator-Konvektoren.
Brauchwasser wird über den an der Einheit angeschlossenen
Brauchwassertank zur Verfügung gestellt.
Pumpenbetrieb und Raumheizung und -kühlung
Je nach Jahreszeit wählt der Kunde beim Raumthermostat (T)
Kühlen oder Heizen. Diese Wahl kann nicht an der Benutzer-
schnittstelle vorgenommen werden.
Wenn vom Raumthermostat (T) Raumkühlung/-heizung angefordert
wird, nimmt die Pumpe ihren Betrieb auf und die Einheit (1) schaltet
auf "Kühlmodus"/"Heizmodus". Die Einheit (1) nimmt den Betrieb auf,
um beim Wasser die Soll-Austrittstemperatur (kalt/warm) zu erzielen.
Im Kühlmodus schließt sich das motorisierte 2-Wege-Ventil (11), um
zu verhindern, dass kaltes Wasser durch die Bodenheizungs-
kreisläufe (FHL) fließt.
Wird die Zirkulation im jeweiligen Raumheizungskreislauf
(FHL1..3) über ferngesteuerte Ventile (M1..3) geregelt, ist
es wichtig, ein Bypass-Ventil (7) vorzusehen, um zu ver-
hindern, dass der als Sicherheitseinrichtung fungierende
Strömungsschalter aktiviert wird.
Das Bypass-Ventil sollte so ausgewählt werden, dass zu
jeder Zeit der Mindest-Wasserdurchfluss gewährleistet ist,
wie er unter "Wasser-Rohrleitungssystem" auf Seite 11
angegeben ist.
Es kann entweder ein 2-polig oder 3-polig
anzuschließendes 3-Wege-Ventil angeschlossen werden
(6). Achten Sie darauf, dass das 3-Wege-Ventil korrekt
eingepasst wird. Weitere Einzelheiten dazu siehe
"Verkabelung des 3-Wege-Ventils" auf Seite 19.
HINWEIS
Die Einheit kann so konfiguriert werden, sodass bei
niedrigen Außentemperaturen das Brauchwasser
ausschließlich durch die Zusatzheizung erwärmt wird.
Dadurch wird sichergestellt, dass die Wärmepumpen-
leistung vollständig für die Raumheizung genutzt wird.
Einzelheiten zur Konfiguration der Brauchwassertank-
Beheizung bei niedrigen Außentemperaturen siehe
"Bauseitige Einstellungen" auf Seite 24, bauseitige
Einstellungen [5-02] bis [5-04].
1 Einheit 11 Motorisiertes
2-Wege-Ventil (bauseitig
zu liefern)
2 Wärmetauscher
3 Pumpe FCU1..3 Ventilator-Konvektor
(bauseitig)
4 Absperrventil
5 Kollektor (bauseitig) FHL1..3 Kreislauf für
Bodenheizung
(bauseitig zu liefern)
8 Zusatzheizung
9 Wärmetauscher-
Rohrschlange
T Raumthermostat mit
Schalter für
Kühlen/Heizen (bauseitig
zu liefern)
10 Brauchwassertank
I Benutzerschnittstelle
Achten Sie darauf, die Thermostatkabel an die richtigen
Anschlussklemmen anzuschließen (siehe "Anschluss des
Thermostatkabels" auf Seite 19) und die DIP-Umschalter
korrekt zu konfigurieren (siehe "Konfiguration der
Raumthermostat-Installation" auf Seite 22).
Die Verkabelung des 2-Wege-Ventils (11) unterscheidet
sich von der eines NC-Ventils (normal geschlossen) und
eines NO-Ventils (normal geöffnet)! Achten Sie darauf, die
Anschlüsse an den Klemmen mit den richtigen Nummern
vorzunehmen - siehe Elektroschaltplan.
FHL1
FHL2
FHL3
4321
M
10
6 11
98
M
FCU1
FCU2
FCU3
5
T
I
