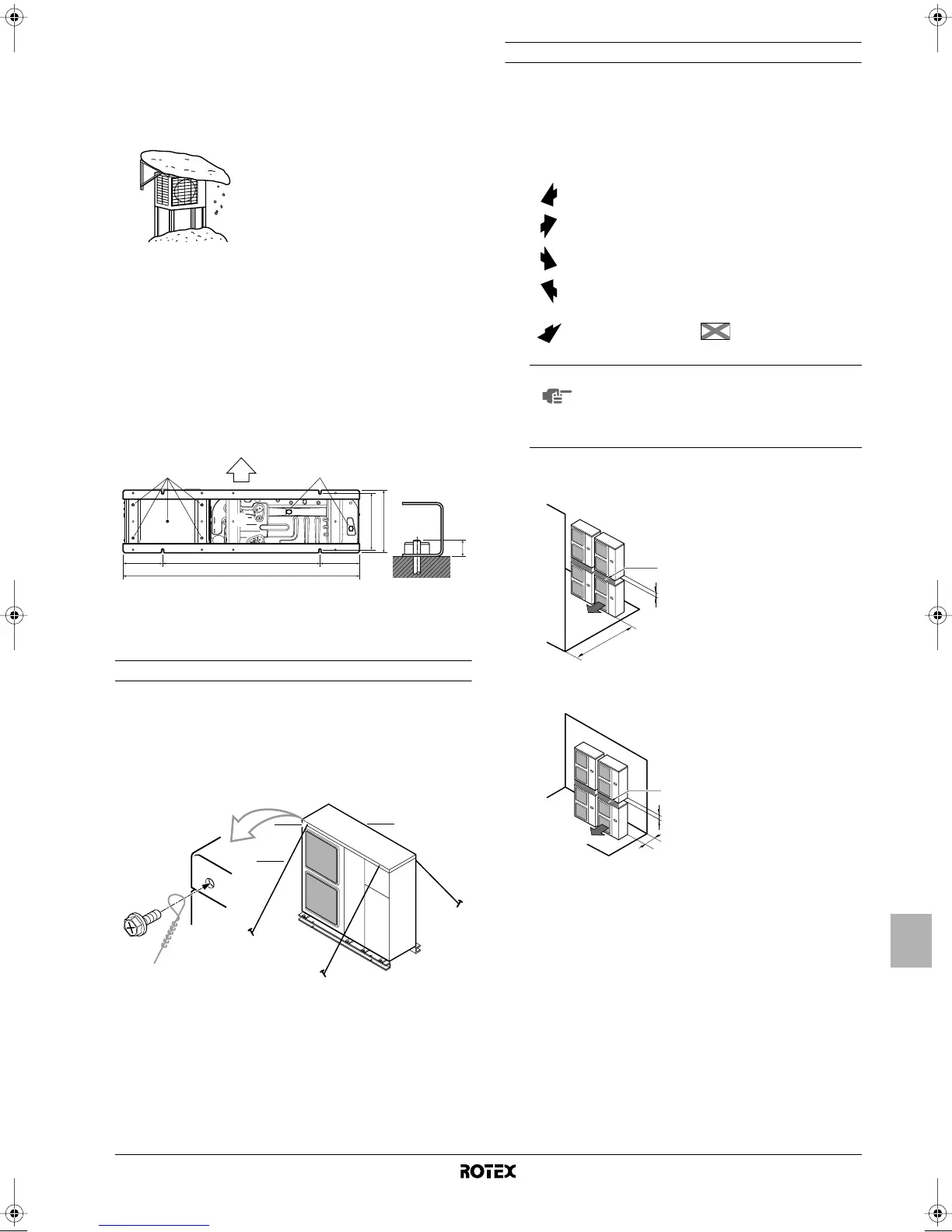

R(D/B)LQ011~016AA6V3+W1
Unidad para bomba de calor de aire-agua
4PW53149-1
Manual de instalación
5
En zonas donde se producen fuertes nevadas, es muy
importante escoger un emplazamiento para la instalación donde
la nieve no pueda afectar al funcionamiento de la unidad. Si
cabe la posibilidad de que se produzcan nevadas laterales,
asegúrese de que el serpentín del intercambiador de calor no
se ve afectado por la nieve (si fuera necesario, construya un
recipiente lateral).
PRECAUCIONES DURANTE LA INSTALACIÓN
Compruebe la resistencia y el nivel de la base de instalación, de
forma que la unidad no produzca vibraciones o ruido después
de su instalación.
De acuerdo con el dibujo de la base de la figura, fije la unidad
con seguridad a través de los pernos de la base. (Prepare
cuatro juegos de pernos de base M12, tuercas y arandelas
disponibles en el mercado.)
Se recomienda atornillar los pernos en la base hasta que su
longitud sea de 20 mm con respecto a la superficie de la base.
Método de instalación para prevenir la caída del equipo
Si es necesario impedir que la unidad se caiga, realice la instalación
como se muestra en la figura.
prepare los 4 cables como se indica en el dibujo
desatornille la placa superior en los 4 puntos indicados A y B
pase los tornillos a través de los lazos corredizos y vuelva a
atornillarlos fijamente
Espacio de servicio para la instalación
Las cifras que se muestran en las figuras representan las medidas
en mm.
(Consulte "Precauciones durante la instalación" en la página 5)
Precaución
(A) En el caso de una instalación no apilada (Consulte figura 1)
(A) En el caso de una instalación no apilada
1. En caso de que existan obstáculos al frente del lado de salida.
2. En caso de que existan obstáculos al frente de la entrada de
aire.
No apile más de una unidad.
A Lado de descarga
B Vista parte inferior (mm)
C Agujero de drenaje
A Ubicación de los 2 agujeros de fijación en el panel frontal de la
unidad
B Ubicación de los 2 agujeros de fijación en el panel trasero de la
unidad
C Cables: suministrado independientemente
1 Construya una cubierta amplia.
2 Construya un pedestal.
Instale la unidad a una altura
suficiente del suelo para impedir
que quede cubierta por la nieve.
1435
240 955 240
380
345
20
AC C
B
C
B
AA
Obstáculo del lado de
aspiración
Hay un obstáculo
presente
Obstáculo del lado de
descarga
1
En estos casos, cierre la
parte inferior del bastidor
de instalación para
impedir que el aire de
descarga sea desviado.
Obstáculo del lado
izquierdo
Obstáculo del lado
derecho
2
En estos casos, sólo es
posible instalar
2 unidades.
Obstáculo del lado
superior
Esta situación no está
permitida
NOTA
Distancia mínima de B1 en la figura 1 menciona
el espacio requerido para el correcto funciona-
miento de la unidad. El espacio requerido para
realizar el mantenimiento es, sin embargo, de
300 mm.
1000
100
A
300
100
A
4PW53149-1 Page 5 Thursday, May 7, 2009 1:43 PM
