R(D/B)LQ011~016AA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW53149-1
Installationsanleitung
22

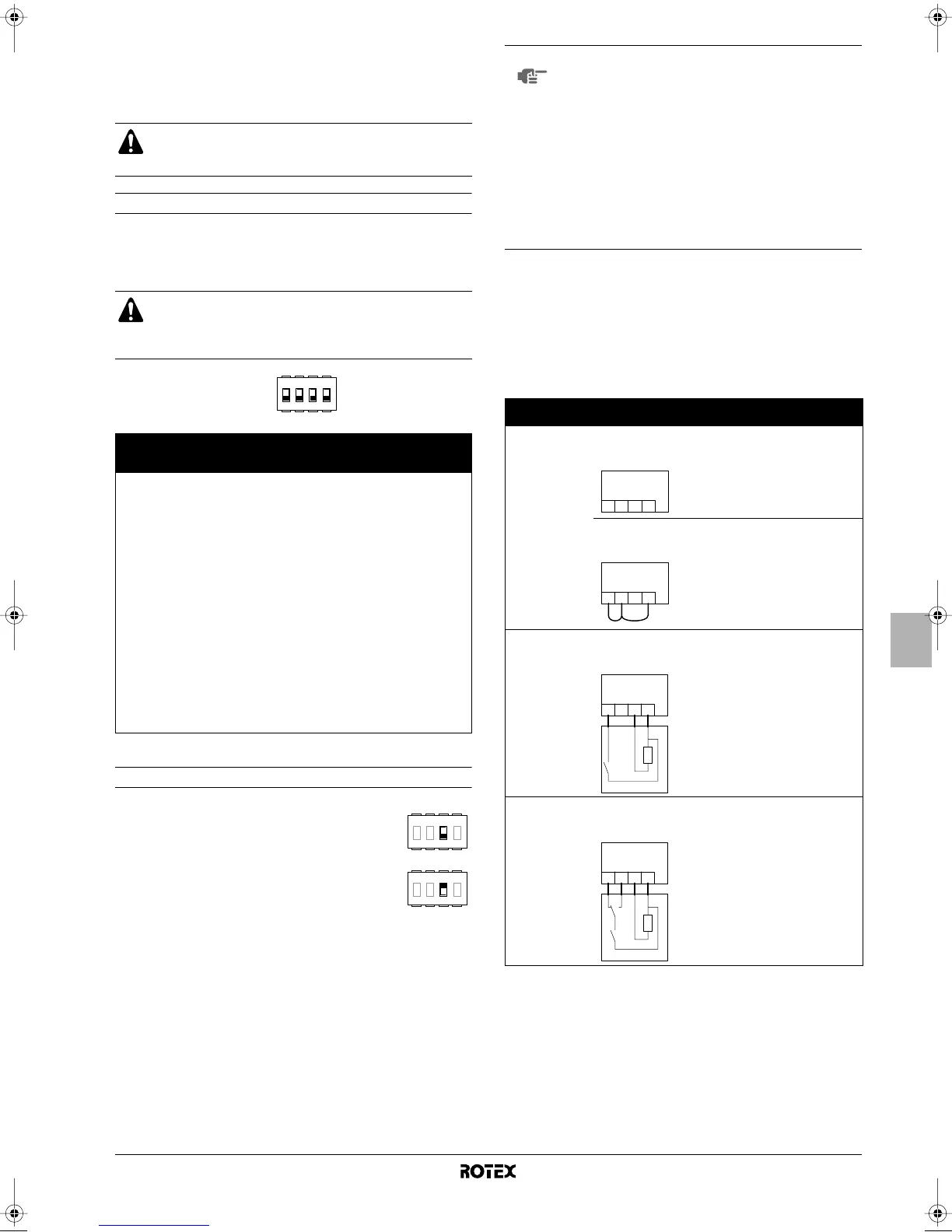

INBETRIEBNAHME UND KONFIGURATION
Die Einheit muss durch den Installateur so konfiguriert werden, dass
es der Installationsumgebung (Außenklima, installierte Optionen
usw.) und den Wünschen des Benutzers entspricht.
Übersicht der DIP-Schalter-Einstellungen
Der DIP-Schalter SS2 befindet sich auf der Leiterplatte des
Schaltkastens (siehe "Hauptkomponenten des Schaltkastens (Tür
2)" auf Seite 11). Damit wird die Brauchwassertank-Installation, der
Raumthermostat-Anschluss und der Pumpenbetrieb konfiguriert.
Konfiguration der Raumthermostat-Installation
Die nachfolgende Tabelle gibt eine Zusammenfassung der erforder-
lichen Konfiguration. Und sie zeigt die Thermostatverkabelung am
Anschlussblock im Schaltkasten. Die dritte Spalte gibt Aufschluss
über den Betrieb der Pumpe. Die letzten drei Spalten geben an, ob
die folgende Funktionalität an der Benutzerschnittstelle (UI)
verfügbar ist oder ob diese durch den Thermostat (T) geregelt wird:
• Raumheizung oder Kühlung Ein/Aus (y)
• Umschalten Heizen/Kühlen (=)
• Timer für Heizen und Kühlen (pr)
Es ist wichtig, dass sämtliche Informationen in diesem
Kapitel vom Monteur gelesen werden und dass das
System entsprechend konfiguriert wird.
Schalten Sie die Stromversorgung ab, bevor Sie die
Wartungsblende des Schaltkastens öffnen und
Änderungen an den DIP-Schaltereinstellungen
durchführen.
DIP-
Schalter
SS2
Beschreibung ON OFF
1 Nicht anwendbar für den
Monteur
— (Standardwert)
2 Brauchwassertank-
Installation
(siehe "Konfiguration der
Brauchwassertank-
Installation" auf Seite 23)
Installiert Nicht installiert
(Standard)
3 Anschluss des
Raumthermostats
(siehe "Konfiguration der
Raumthermostat-
Installation" auf Seite 22)
Raumthermostat
angeschlossen
Kein Raum-
thermostat
angeschlossen
(Standard)
4 Diese Einstellung
(a)
beeinflusst die
Arbeitsweise, wenn
gleichzeitig mehr
Raumheizung/-kühlung
und Erwärmung des
Brauchwassers zu
erfolgen hat.
(a) nur gültig wenn DIP-Schalter 2 = ON (EIN)
Heizen/Kühlen-
Priorität
Keine Priorität
(Standard)
■ Wenn kein Raumthermostat an die Einheit
angeschlossen wird, muss der Kippschalter
SS2-3 auf OFF (AUS) gestellt werden.
■ Wenn ein Raumthermostat an die Einheit
angeschlossen wird, muss der Kippschalter
SS2-3 auf ON (EIN) gestellt werden.
■ Stellen Sie beim Raumthermostat die Hysterese so ein, dass
die Pumpe nicht in zu kurzen Abständen ein- und aus-
geschaltet wird (d.h. stottert). Das würde die Lebensdauer der
Pumpe beeinträchtigen.
4321
ONOFF
4321
ONOFF
4321
ONOFF
HINWEIS
■ Bei Anschluss eines Raumthermostats an die
Einheit kann Heizen oder Kühlen nicht per Zeit-
schaltuhr gesteuert werden. Die anderen timer-
gesteuerten Funktionen sind nicht betroffen.
Weitere Einzelheiten über Zeitschaltuhren und
Timerfunktionen finden Sie in der
Bedienungsanleitung.
■ Ist ein Raumthermostat an der Einheit
angeschlossen und wird die Taste = oder die
Taste y gedrückt, blinkt die zentrale
Steuerungsanzeige e um anzuzeigen, dass der
Raumthermostat Priorität hat und die Ein-/Aus-
Schaltung und das Umschalten regelt.
Thermostat Konfiguration
Pumpen-
betrieb
yy
yy
==
==
pp
pp
rr
rr
Kein Thermostat
• SS2-3 = OFF
•Verkabelung:
(keine)
bestimmt
durch die
Temperatur
des
abfließenden
Wassers
(a)
(a) Die Pumpe stoppt, sobald die Raumheizung/-kühlung ausgeschaltet wird oder
wenn das Wasser die gewünschte Wassertemperatur erreicht hat, die über die
Benutzerschnittstelle zuvor eingestellt worden ist. Bei eingeschalteter
Raumheizung/-kühlung nimmt die Pumpe alle 5 Minuten für 3 Minuten den
Betrieb auf, damit die Wassertemperatur überprüft werden kann.
UI UI UI
• SS2-3 = ON
(Ein)
•Verkabelung:
ein, wenn
Raumheizung
oder Kühlung
eingeschaltet
ist
(y)
UI UI UI
Thermostat,
nur Heizen
• SS2-3 = ON
(Ein)
•Verkabelung:
ein, wenn der
Raum-
thermostat
Heizen
anfordert
T——
Thermostat mit
Umschalter
Heizen/Kühlen
• SS2-3 = ON
(Ein)
•Verkabelung:
ein, wenn der
Raum-
thermostat
Heizen oder
Kühlen
anfordert
TT—
th =
Thermostatkontakt
C =
Kontakt Kühlen
H =
Kontakt Heizen
L, N =
230 Volt Wechselspannung
X2M
H CLN
1 234
X2M
H CLN
1 234
X2M
HC
th
LN
1 234
X2M
HC
H
th
C
LN
1 234
4PW53149-1 Page 22 Thursday, May 7, 2009 1:43 PM
