R(D/B)LQ011~016AA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW53149-1
Installationsanleitung
6

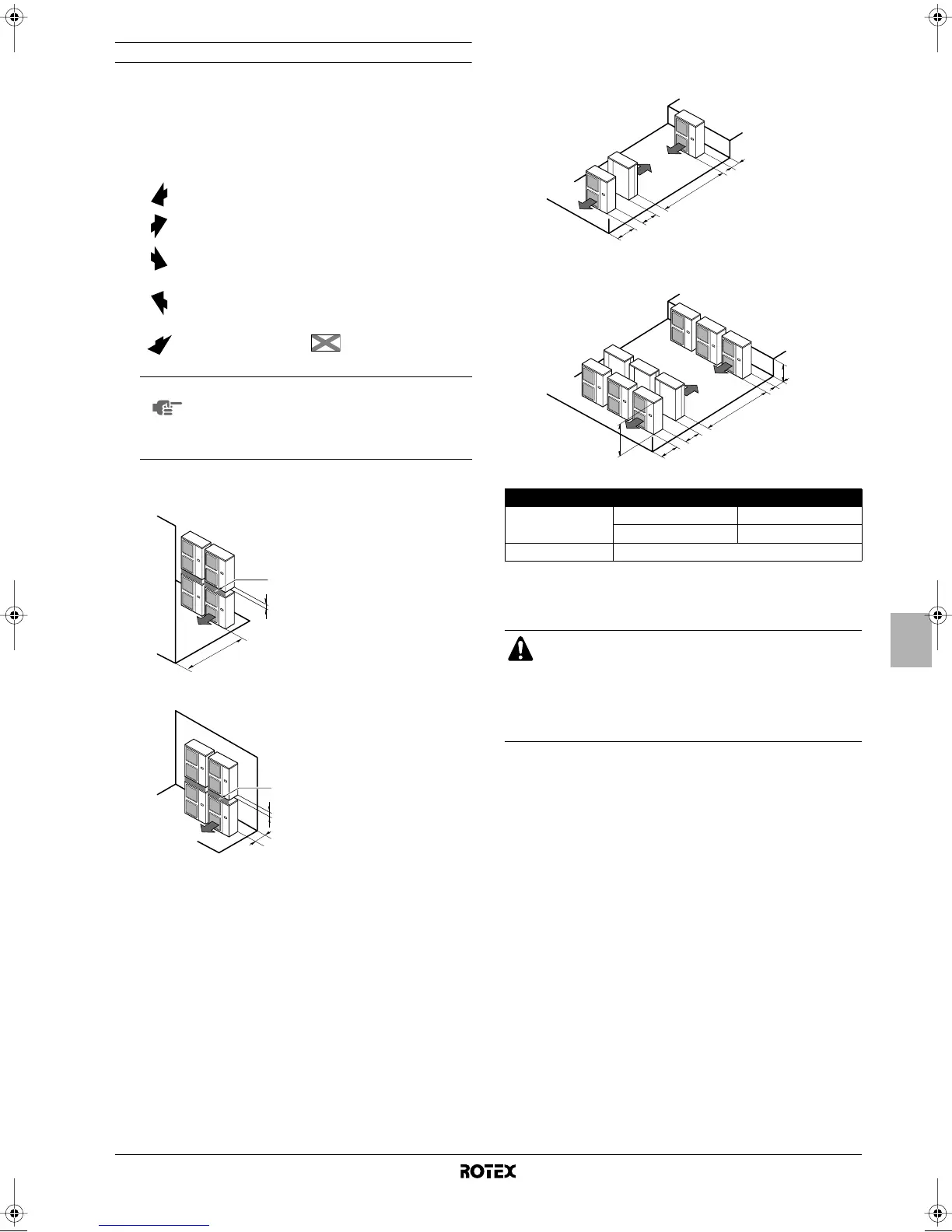

Platzbedarf für die Installation
Die Zahlen in den Abbildungen geben die Abmessungen in Millimeter
an.
(Siehe "Vorsichtsmaßnahmen bei der Installation" auf Seite 5.)
Vorsichtsmaßnahme
(A) Bei nicht übereinander installierten Einheiten (Siehe Abbildung 1)
(B) Bei der Installation von mehreren Einheiten übereinander
1. Wenn sich vor der Luftauslassseite ein Hindernis befindet
2. Wenn sich vor der Lufteinlassseite ein Hindernis befindet
Installieren Sie auf keinen Fall mehr als eine Einheit darüber.
Zur Verlegung des Ablaufrohrs der oberen Einheit muss ein Abstand
von etwa 100 mm eingehalten werden. Dichten Sie Abschnitt A ab,
so dass die aus dem Auslass strömende Luft nicht umgeleitet wird.
(C) Bei mehreren in Reihen installierten Einheiten (z.B. auf dem
Dach).
1. Bei Installation einer Einheit pro Reihe.
2. Bei Installation mehrerer Einheiten (2 Einheiten oder mehr) pro
Reihe mit Seitenverbindung.
Die folgende Tabelle zeigt die Abmessungen H, A und L.
TYPISCHE INSTALLATIONSBEISPIELE
Die folgenden Beispiele zeigen Einsatzmöglichkeiten und dienen nur
zu Illustrationszwecken.
Hindernis auf der
Ansaugseite
Hindernis vorhanden
Hindernis auf der
Auslassseite
1
Schließen Sie in diesen
Fällen den Boden des
Einbaurahmens, um zu
verhindern, dass die
ausgeblasene Luft
umgeleitet wird.
Hindernis auf der linken
Seite
Hindernis auf der
rechten Seite
2
In diesen Fällen können
nur 2 Einheiten installiert
werden.
Hindernis auf der
Oberseite
Dieses Szenario ist nicht
zulässig.
HINWEIS
Der Mindestabstand B1 in Abbildung 1
bezeichnet den Abstand, der erforderlich ist,
damit die Einheit ordnungsgemäß arbeiten kann.
Für Service- und Wartungsarbeiten ist aber ein
Abstand von 300 mm erforderlich.
1000
100
A
300
100
A
L A
LH
0<L1/2H 250
1/2H<L 300
H<L Installation nicht zulässig
Wenn das Rotex System mit einer anderen Heizquelle
(z.B. Gasheizkessel) in Reihe installiert ist, muss
sichergestellt sein, dass die Temperatur des
Rücklaufwassers, das zum Wärmetauscher fließt, nicht
über 55°C ist. Rotex übernehmen keine Verantwortung,
wenn durch Nichtbefolgung dieser Regel Schäden
entstehen.
1000
200
2000
100
1500
600
3000
A
H
L
4PW53149-1 Page 6 Thursday, May 7, 2009 1:43 PM
