Manual de instalación
14
R(D/B)LQ011~016AA6V3+W1
Unidad para bomba de calor de aire-agua
4PW53149-1
Cableado de obra
Precauciones con los trabajos de cableado eléctrico
■ Utilice sólo cables de cobre.
■ Para W1
Confirme que se han conectado los cables de la fuente de
alimentación eléctrica en su fase normal. Si se han conectado
con la fase invertida, el control remoto muestra la indicación "
U1
"
y no podrá hacer funcionar el equipo. Cambie dos cualquiera de
los tres cables de la fuente de alimentación eléctrica (L1, L2 y
L3) para que la fase sea la correcta.
■ Evite que el mazo de cables quede estrujado dentro de una
unidad.
■ Fije los cables de forma que no hagan contacto con las tuberías
(especialmente en la parte de alta presión).
■ Fije el cableado eléctrico con las abrazaderas para cables como
se muestra en la figura 2, de forma que no entre en contacto
con la tubería, particularmente en el lado de alta presión.
■ Asegúrese de que no se aplica presión externa a los terminales.
■ Cuando instale el interruptor automático de fugas a tierra
asegúrese de que es compatible con el inverter (resistente a
ruidos eléctricos de alta frecuencia) para evitar la innecesaria
apertura de dicho interruptor automático.
■ Dado que esta unidad está equipada con un Inverter, la
instalación de un condensador de avance de fase no sólo
deteriorará el efecto de mejora del factor de potencia, sino que
también provocará un calentamiento accidental anormal del
condensador debido a ondas de alta frecuencia. Por lo tanto,
nunca instale un condensador de avance de fase.

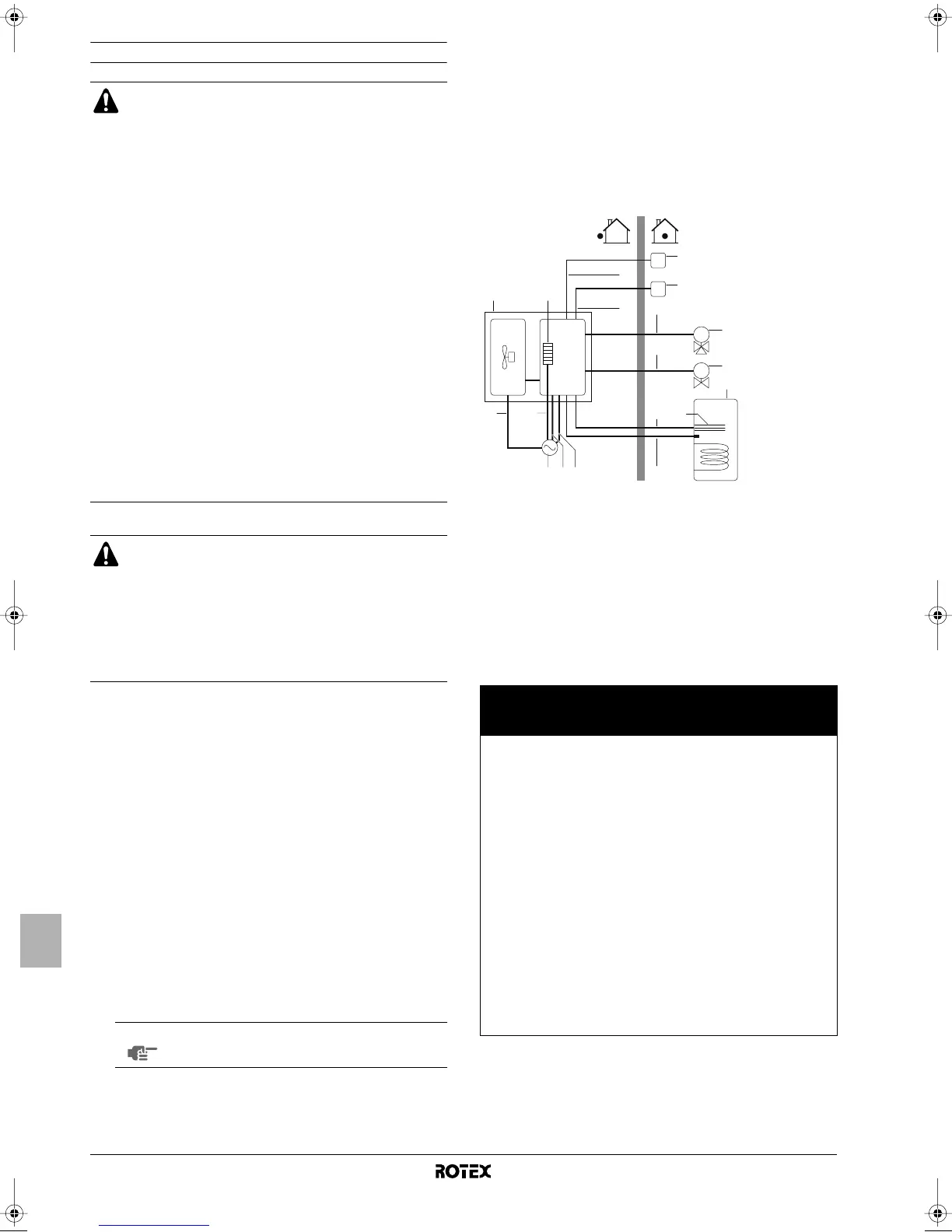

Vista general
La siguiente ilustración muestra el cableado de campo requerido
entre varios componentes de la instalación. Consulte también
"Ejemplos de aplicación típica" en la página 6.
ADVERTENCIA
■ En el cableado fijo deberá incorporarse, según la
reglamentación local y nacional pertinente, un
interruptor principal u otro medio de desconexión que
tenga una separación constante en todos los polos.
■ Corte la alimentación antes de realizar ninguna
conexión.
■ Todo el cableado y los componentes deben ser
instalados por un electricista autorizado y deben
cumplir con las regulaciones europeas y nacionales
pertinentes.
■ El cableado de obra debe realizarse según el
diagrama de cableado suministrado con la unidad y
las instrucciones proporcionadas a continuación.
■ Asegúrese de utilizar un circuito propio de
alimentación eléctrica. nunca utilice una fuente de
energía eléctrica compartida con otro aparato.
■ Asegúrese de realizar una conexión a tierra. No
conecte la unidad a una tubería de uso general, a un
captador de sobretensiones o a líneas de tierra de
teléfonos. Si la conexión a tierra no se ha realizado
correctamente, pueden producirse descargas
eléctricas.
■ Asegúrese de instalar un disyuntor diferencial de
fugas de tierra (30 mA). Si no obedece estas
indicaciones podría sufrir una electrocución.
Alta tensión
Con el fin de evitar electrocuciones, asegúrese de
desconectar la alimentación de corriente durante el 1
minuto (o más) previo a las labores de mantenimiento de
las piezas eléctricas. Incluso después de 1 minuto, mida
siempre la tensión en los terminales de los condensadores
del circuito principal y las demás piezas eléctricas antes
de tocarlas, asegúrese de que la tensión sea igual o
inferior a 50 V en corriente continua.
NOTA
El interruptor automático de fugas a tierra deberá
ser del tipo de alta velocidad, de 30 mA (<0,1 s).
A Alimentación independiente
para la unidad, el calefactor
auxiliar y la resistencia
eléctrica
F Válvula de 3 vías para el
tanque de ACS
(suministro
independiente, opcional)
B Unidad G Válvula de 2 vías para el
modo refrigeración
(suministro
independiente, opcional)
C Calefactor auxiliar
D Interfaz de usuario
E Te rmostato de la habitación
(suministro independiente,
opcional)
H Depósito de agua
caliente sanitaria
(opcional)
I Resistencia eléctrica
(opcional)
Modelo
Descripción
CA/
CC
Número de
conductores
requerido
Corriente
máxima de
funciona-
miento
1 Cable de alimentación eléctrica
de la unidad
CA 2+GND (V3)
4+GND (W1)
(a)
(a) Consulte la placa de especificaciones técnicas de la unidad exterior
2 Cable de alimentación del
calefactor auxiliar
CA 2+GND (V3)
3+GND (W1)
(b)
(b) Consulte la tabla del apartado "Conexión de la alimentación del calefactor
auxiliar" en la página 17.
3 Cable del termostato de la
habitación
CA 3 ó 4 100 mA
(c)
(c) Sección mínima del cable 0,75 mm
2
4 Cable de la interfaz del usuario CC 2 100 mA
(c)
5 Cable de control de la válvula
de 3 vías
CA 2+GND 100 mA
(c)
6 Cable de control de la válvula
de 2 vías
CA 2+GND 100 mA
(c)
7 Alimentación de la resistencia
eléctrica y el cable de
protección térmica
CA 4+GND
(b)
8 Cable del termistor CC 2
(d)
(d) El termistor y el cable de conexión (12 m) vienen incluidos junto con el tanque de
ACS.
9 Cable de alimentación de la
resistencia eléctrica
CA 2+GND 13 A
10 Cable de suministro de
alimentación a tarifa reducido
(contacto desenergizado)
CC 2 100 mA
(c)
T
M
M
B
1
2
5
3
4
6
7
8
C
E
H
I
G
F
I
D
A910
4PW53149-1 Page 14 Thursday, May 7, 2009 1:43 PM
