Manual de instalação
21
R(D/B)LQ011~016AA6V3+W1
Unidade para o sistema de bomba de calor ar/água
4PW53149-1

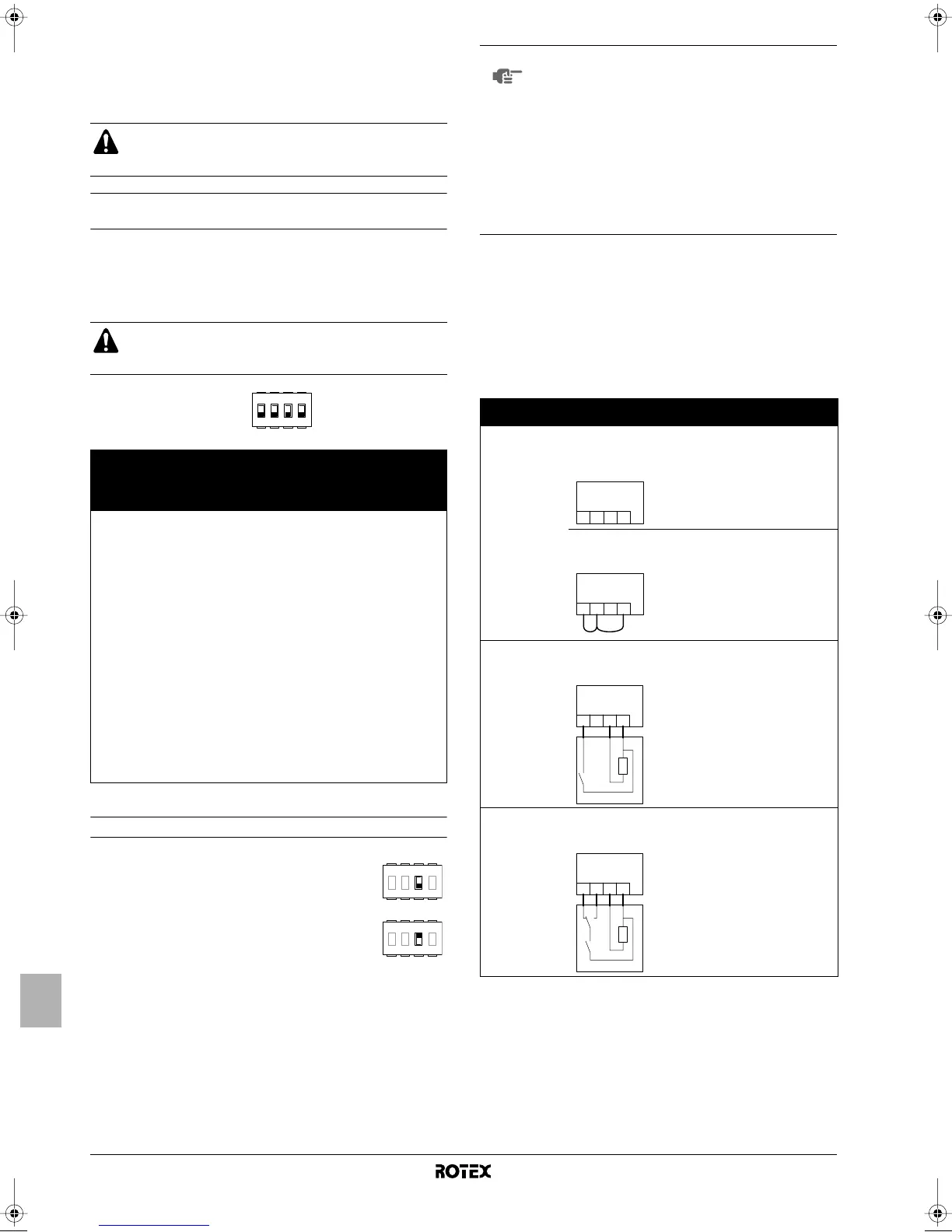

ARRANQUE E CONFIGURAÇÃO
A unidade deve ser configurada pelo instalador, de acordo com o
ambiente da instalação (clima, opções instaladas, etc.) e face às
características do utilizador.
Visão geral da regulação dos interruptores de
configuração
Os interruptores de configuração SS2 situam-se na placa de circuito
da caixa de distribuição (consulte "Componentes principais da caixa
de distribuição (tampa 2)" na página 10) e permitem configurar a
instalação do tanque de água quente doméstica, a ligação do
termóstato da divisão e o funcionamento da bomba.
Configuração da instalação do termóstato da divisão
A tabela que se segue resume a configuração necessária e as
ligações eléctricas do termóstato à placa de bornes, na caixa de
distribuição. O funcionamento da bomba é indicado na terceira
coluna. As três últimas colunas indicam se as seguinte funções
estão disponíveis na interface de utilizador (UI) ou se são
controladas pelo termóstato (T):
• ligar e desligar a climatização (aquecimento ou refrigeração
do ambiente (y)
• comutação entre refrigeração e aquecimento (=)
• temporizadores de aquecimento e refrigeração (pr)
É importante que todas as informações desta secção
sejam lidas em sequência pelo instalador e que o sistema
seja configurado em conformidade.
Desligue a fonte de alimentação antes de abrir o painel de
serviço da caixa de distribuição e efectuar alterações ao
estado dos interruptores de configuração.
Inter-
ruptores
de confi-
guração,
SS2
Descrição ON OFF
1 Não se aplica ao
instalador
— (Predefinição)
2 Instalação do tanque de
água quente doméstica
(consulte "Configuração
da instalação do tanque
de água quente
doméstica" na página 22)
Instalado Não instalado
(predefinição)
3 Ligação do termóstato da
divisão (consulte
"Configuração da
instalação do termóstato
da divisão" na página 21)
Ligação
efectuada
Não existe
nenhuma ligação
a um termóstato
(predefinição)
4 Esta regulação
(a)
determina o modo de
funcionamento, quando há
pedidos simultâneos de
mais aquecimento (ou
refrigeração) do ambiente
e de aquecimento de água
doméstica.
(a) apenas quando o interruptor de configuração n.º 2 está na posição "ON".
Prioridade a
aquecimento/refri
geração
Sem prioridade
(predefinição)
■ Se nenhum termóstato de divisão estiver
ligado à unidade, o interruptor SS2-3 deve
estar na posição OFF.
■ Se um termóstato de divisão está ligado à
unidade, o interruptor SS2-3 deve estar na
posição ON.
■ No termóstato de ambiente, regule adequadamente a
histerese, para evitar que a bomba se esteja sempre a ligar e
a desligar (trepidação), o que afecta a vida útil da bomba.
4321
ONOFF
4321
ONOFF
4321
ONOFF
NOTA
■ Quando um termóstato da divisão está ligado à
unidade, os temporizadores de aquecimento e de
refrigeração nunca estão disponíveis. Os
restantes temporizadores não são afectados.
Para mais informações acerca dos temporiza-
dores, consulte o Manual de Operações.
■ Se um termóstato da divisão estiver ligado à
unidade interior, quando se carrega nos botões
= ou y, o indicador de controlo central e
pisca, para indicar que o termóstato da divisão
assume prioridade e controla o ligar e o desligar e
as comutações entre aquecimento e refrigeração.
Termóstato Configuração
Funcionamento
da bomba
yy
yy
==
==
pp
pp
rr
rr
Sem termóstato
• SS2-3 =
Desligado
• cabos:
(nenhum)
determinado
pela tempera-
tura de saída
da água
(a)
(a) A bomba pára quando a climatização (aquecimento/refrigeração) é desligada ou
quando a água atinge a temperatura desejada, previamente regulada na
interface de utilizador. Quando a climatização é ligada, a bomba trabalha durante
3 minutos, de 5 em 5 minutos, para verificar a temperatura da água.
UI UI UI
• SS2-3 =
Ligado
• cabos:
ligada durante
a refrigeração
ou aqueci-
mento do
ambiente
(y)
UI UI UI
Te rmóstato só
de aquecimento
• SS2-3 =
Ligado
• cabos:
ligada quando
há um pedido
de aqueci-
mento por
parte do
termóstato da
divisão
T——
Te rmóstato com
comutação entre
aquecimento e
refrigeração
• SS2-3 =
Ligado
• cabos:
ligada quando
há um pedido
de aqueci-
mento ou de
refrigeração
por parte do
termóstato da
divisão
TT—
th =
Contacto do termóstato
C =
Contacto de refrigeração
H =
Contacto de aquecimento
L, N =
230 V CA
X2M
H CLN
1 234
X2M
H CLN
1 234
X2M
HC
th
LN
1 234
X2M
HC
H
th
C
LN
1 234
4PW53149-1 Page 21 Thursday, May 7, 2009 1:43 PM
