Manuel d'installation
8
R(D/B)LQ011~016AA6V3+W1
Unité pour système de pompe à chaleur air à eau
4PW53149-1
Le réglage ON/OFF du mode de chauffage/refroidissement se fait au
moyen du thermostat d'ambiance et ne peut pas se faire via
l'interface utilisateur.
Chauffage de l'eau sanitaire
Le chauffage de l'eau domestique est décrit au point "Application 2" à
la page 6.

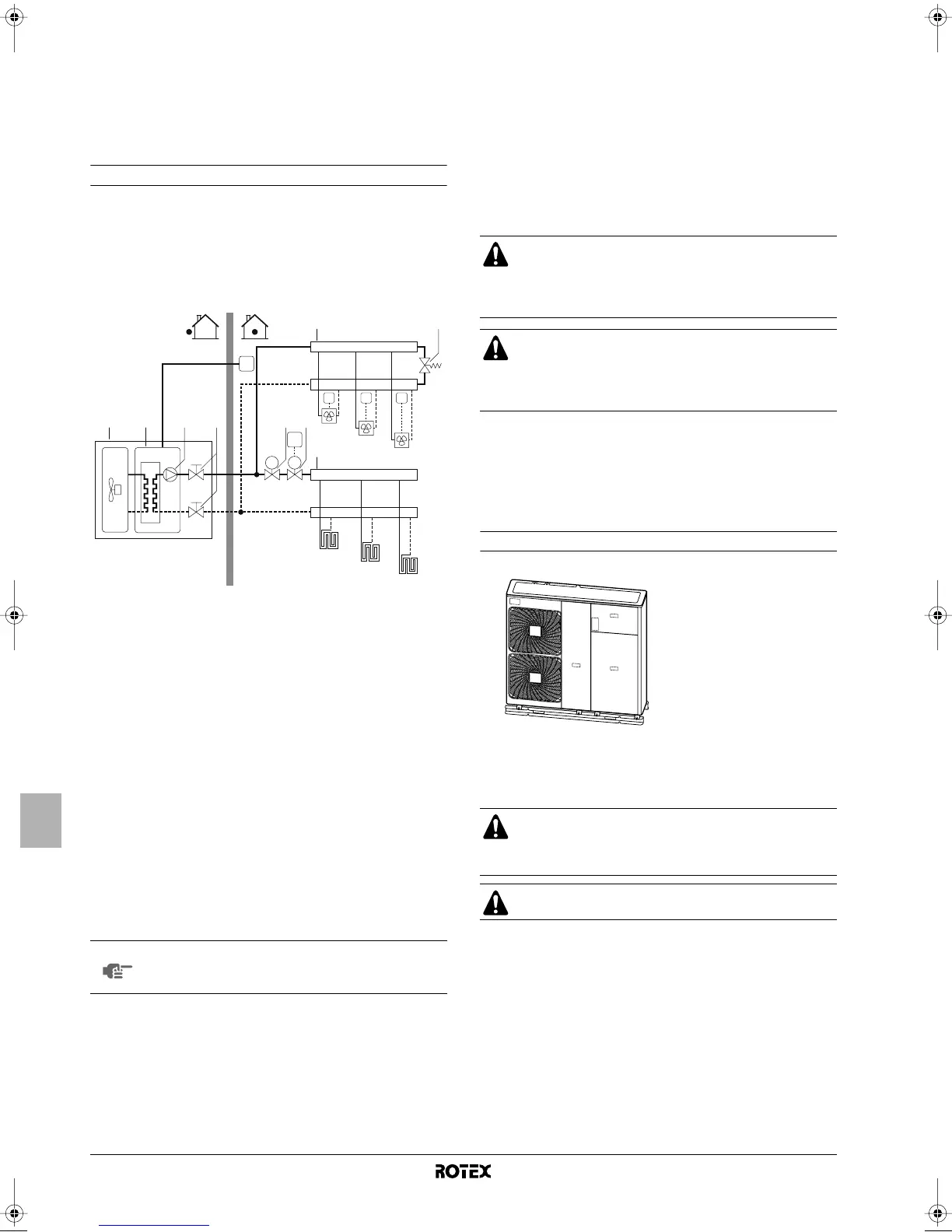

Application 4
Application de refroidissement et de chauffage de l'espace sans
thermostat d'ambiance relié à l'unité, mais avec un thermostat
d'ambiance de chauffage uniquement contrôlant le chauffage du sol
et un thermostat de chauffage/refroidissement contrôlant les ventilo-
convecteurs. Le chauffage est fourni par des boucles de chauffage
dans le sol et des ventilo-convecteurs. Le refroidissement est assuré
par les ventilo-convecteurs uniquement.
Fonctionnement de la pompe
Lorsqu'il n'y a pas de thermostat raccordé à l'unité (1), la pompe (3)
peut être configurée pour fonctionner soit tant que l'unité est sous
tension, soit jusqu'à ce que la température de l'eau souhaitée soit
atteinte.
Chauffage et refroidissement de l'espace
En fonction de la saison, le client sélectionnera le refroidissement ou
le chauffage à travers l'interface utilisateur.
L'unité (1) fonctionnera en mode de refroidissement ou en mode de
chauffage pour atteindre la température d'eau de départ cible.
Avec l'unité en mode de chauffage, la vanne 2 voies (11) est ouverte.
L'eau chaude est fournie aux deux ventilo-convecteurs et aux
boucles de chauffage de sol.
Quand l'unité est en mode de refroidissement, la vanne 2 voies
motorisée (11) se ferme pour empêcher l'eau froide de passer par les
boucles de chauffage du sol (FHL).
Le réglage ON/OFF du mode de chauffage/refroidissement se fait via
l'interface utilisateur.
APERÇU DE L'UNITÉ
Ouverture de l'unité
1 Unité 12 Vanne 2 voies motorisée
pour l'activation du
thermostat d'ambiance
(non fournie)
2 Echangeur thermique
3 Pompe
4 Vanne d'arrêt FCU1..3 Ventilo-convecteur avec
thermostat (non fourni)
5 Collecteur (non fourni)
7 Vanne de dérivation
(non fournie)
FHL1..3 Boucle de chauffage
dans le sol (non fournie)
11 Vanne 2 voies
motorisée pour fermer
les boucles de
chauffage de sol
pendant le mode de
refroidissement (non
fournie)
T Thermostat d'ambiance
de chauffage uniquement
(non fourni)
T4..6 Thermostat d'ambiance
individuel pour pièce
chauffée/refroidie par
ventilo-convecteur (non
fourni)
I Interface utilisateur
REMARQUE
Pour plus de détails sur la configuration de la pompe,
voir "Configuration du fonctionnement de la pompe" à
la page 21.
FHL1
FHL2
FHL3
T
7
T4 T5 T6
4321 12
M
11
M
FCU1
FCU2
FCU3
5
5
I
Lorsque plusieurs boucles sont fermées dans le système
par les vannes régulées à distance, il peut être nécessaire
d'installer une vanne de dérivation (7) pour éviter
l'activation du dispositif de sécurité à contacteur de débit.
Voir aussi "Application 2" à la page 6.
Le câblage de la vanne 2 voies (11) est différent pour une
vanne NC (normalement fermée) et une vanne NO
(normalement ouverte)! Veiller à effectuer la connexion
aux numéros de bornes corrects comme détaillé sur le
schéma de câblage.
Porte 1 donne accès au compartiment du compresseur et aux composants
électriques
Porte 2 donne accès aux pièces électriques du compartiment hydraulique
Porte 3 donne accès au compartiment hydraulique
Couper l'alimentation électrique — c.-à-d. le courant de
l'unité et l'alimentation du chauffage d'appoint et du ballon
d'eau chaude domestique (le cas échéant) — avant de
retirer les portes 1 et 2.
Les parties à l'intérieur de l'unité peuvent être chaudes.
3
22
1
4PW53149-1 Page 8 Thursday, May 7, 2009 1:43 PM
