R(D/B)LQ011~016AA6V3+W1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW53149-1
Manual de instalare
13
Cablajul de legătură
Precauţii la lucrările de cablare electrică
■ Utilizaţi doar cabluri din cupru.
■ Pentru W1
Aveţi grijă să conectaţi cablurile reţelei electrice în ordinea
normală a fazelor. Dacă conexiunile nu sunt făcute în ordinea
normală a fazelor, telecomanda unităţii indică "U1" iar
echipamentul nu poate funcţiona. Schimbaţi două din cele trei
cabluri de alimentare (L1, L2, L3) pentru a corecta conectarea
fazelor.
■ Nu forţaţi niciodată fasciculul de cabluri în unitate.
■ Fixaţi astfel cablurile încât acestea să nu intre în contact cu
conductele (în special pe partea de înaltă presiune).
■ Fixaţi cablajul electric cu cleme de cablu aşa cum este prezentat
în figura 2 pentru a evita contactul cu tubulatura, mai ales cu
partea de înaltă presiune.
■ Asiguraţi-vă că pe bornele conectoare nu se aplică o presiune
externă.
■ Când instalaţi întreruptorul de pierderi prin scurgeri la pământ
aveţi grijă să fie compatibil cu invertorul (rezistent la zgomot
electric de înaltă frecvenţa) pentru a evita deschiderea inutilă a
întreruptorului de pierderi prin scurgeri la pământ.
■ Întrucât această unitate este echipată cu un invertor, instalarea
unui condensator compensator de fază nu numai că diminuează
efectul de îmbunătăţire a factorului de putere, dar ar putea
cauza şi încălzirea accidentală anormală a condensatorului
datorită undelor de înaltă frecvenţă. De aceea, nu instalaţi
niciodată un condensator compensator de fază.
Prezentare

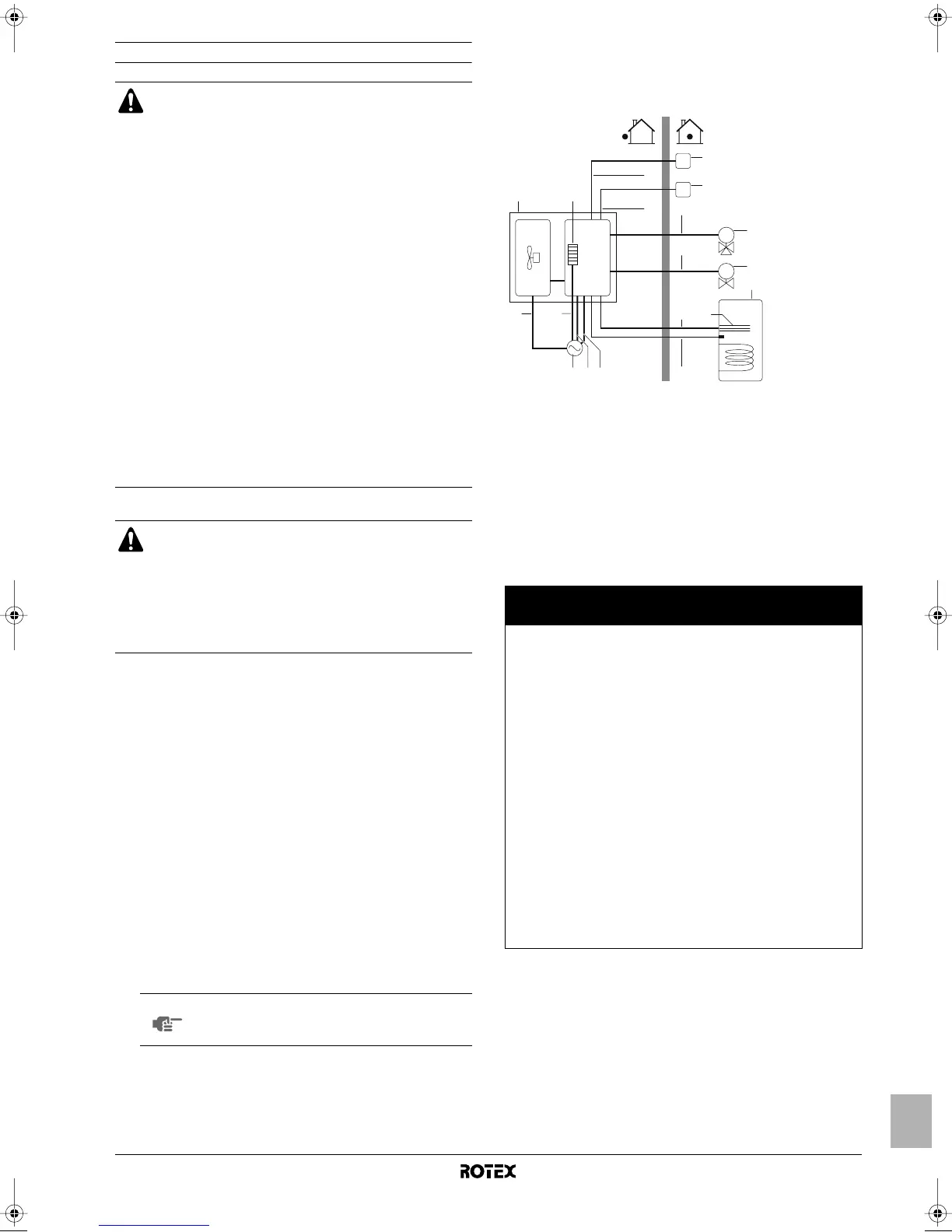

Ilustraţiile de mai jos prezintă cablajul de legătură necesar dintre mai
multe părţi ale instalaţiei. Consultaţi de asemenea "Exemple tipice de
aplicaţii" la pagina 6.
AVERTIZARE
■ În cablajul fix trebuie intercalat un întrerupător
principal sau un alt mijloc de deconectare cu separare
de contact la toţi polii, în conformitate cu legislaţia
locală şi naţională relevantă.
■ Decuplaţi alimentarea de la reţea înainte de a efectua
orice conexiune.
■ Tot cablajul de legătură şi toate componentele trebuie
instalate de un electrician autorizat şi trebuie să se
conformeze reglementărilor europene şi naţionale
relevante.
■ Cablajul de legătură trebuie executat în conformitate
cu schema de conexiuni furnizată cu unitatea şi cu
instrucţiunile date mai jos.
■ Aveţi grijă să folosiţi un circuit electric de alimentare
special alocat. Nu folosiţi niciodată o sursă de
alimentare în comun cu un alt aparat.
■ Aveţi grijă să instalaţi legătura la pământ. Nu
conectaţi împământarea unităţii la o conductă de
utilităţi, circuit absorbant de impulsuri, sau o linie de
împământare telefonică. Legarea incompletă la
pământ poate cauza electrocutare.
■ Aveţi grijă să instalaţi un protector faţă de scurgerea
la pământ (30 mA). Neprocedând astfel pot surveni
electrocutări.
Tensiune înaltă
Pentru a evita electrocutarea, aveţi grijă să deconectaţi
alimentarea de la reţea cu cel puţin 1 minut înainte de
întreţinerea pieselor electrice. Chiar şi după 1 minut,
măsuraţi totdeauna tensiunea la bornele condensatoarelor
circuitului principal sau ale pieselor electrice, şi înainte de
a le atinge asiguraţi-vă că tensiunile nu sunt mai mari de
50 V cc.
NOTĂ
Întreruptorul de pierderi prin scurgeri la pământ
trebuie să fie unul de tip viteză înaltă de 30 mA
(<0,1 s).
A Circuit electric unic
pentru unitate,
încălzitorul de rezervă şi
încălzitorul auxiliar
F Ventil cu 3 căi pentru
rezervorul de apă
menajeră (procurare la
faţa locului, opţional)
B Unitate G Ventil cu 2 căi pentru
modul de răcire
(procurare la faţa
locului, opţional)
C Încălzitor de rezervă
D Interfaţa utilizatorului
E Termostat de încăpere
(procurare la faţa
locului, opţional)
H Rezervor de apă
menajeră caldă
(opţional)
I Încălzitor auxiliar
(opţional)
Articol
Descriere
AC/
DC
Număr
necesar de
conductori
Curent
maxim de
regim
1 Cablu de alimentare de la reţea
pentru unitate
AC 2+GND (V3)
4+GND (W1)
(a)
(a) Consultaţi placa de identificare de pe unitatea exterioară
2 Cablul de alimentare de la
reţea al încălzitorului de
rezervă
AC 2+GND (V3)
3+GND (W1)
(b)
(b) Vezi tabelul la "Conexiunea cablului de alimentare de la reţea a încălzitorului de
rezervă" la pagina 16.
3 Cablul termostatului de
încăpere
AC 3 sau 4 100 mA
(c)
(c) Secţiunea minimă a cablului 0,75 mm
2
4 Cablu interfaţă utilizator DC 2 100 mA
(c)
5 Cablul de control al ventilului
cu 3 căi
AC 2+GND 100 mA
(c)
6 Cablu de control al ventilului cu
2 căi
AC 2+GND 100 mA
(c)
7 Cablu de alimentare de la reţea
şi de protecţie termică al
încălzitorului auxiliar
AC 4+GND
(b)
8 Cablul termistorului DC 2
(d)
(d) Termistorul şi cablul de conexiune (12 m) sunt livrate cu rezervorul de apă
menajeră caldă.
9 Cablul de alimentare de la
reţea al încălzitorului auxiliar
AC 2+GND 13 A
10 Cablul de alimentare al reţele
de alimentare cu tarife
diferenţiate (contact fără
tensiune)
DC 2 100 mA
(c)
T
M
M
B
1
2
5
3
4
6
7
8
C
E
H
I
G
F
I
D
A910
