Manuel d'installation
6
R(D/B)LQ011~016AA6V3+W1
Unité pour système de pompe à chaleur air à eau
4PW53149-1

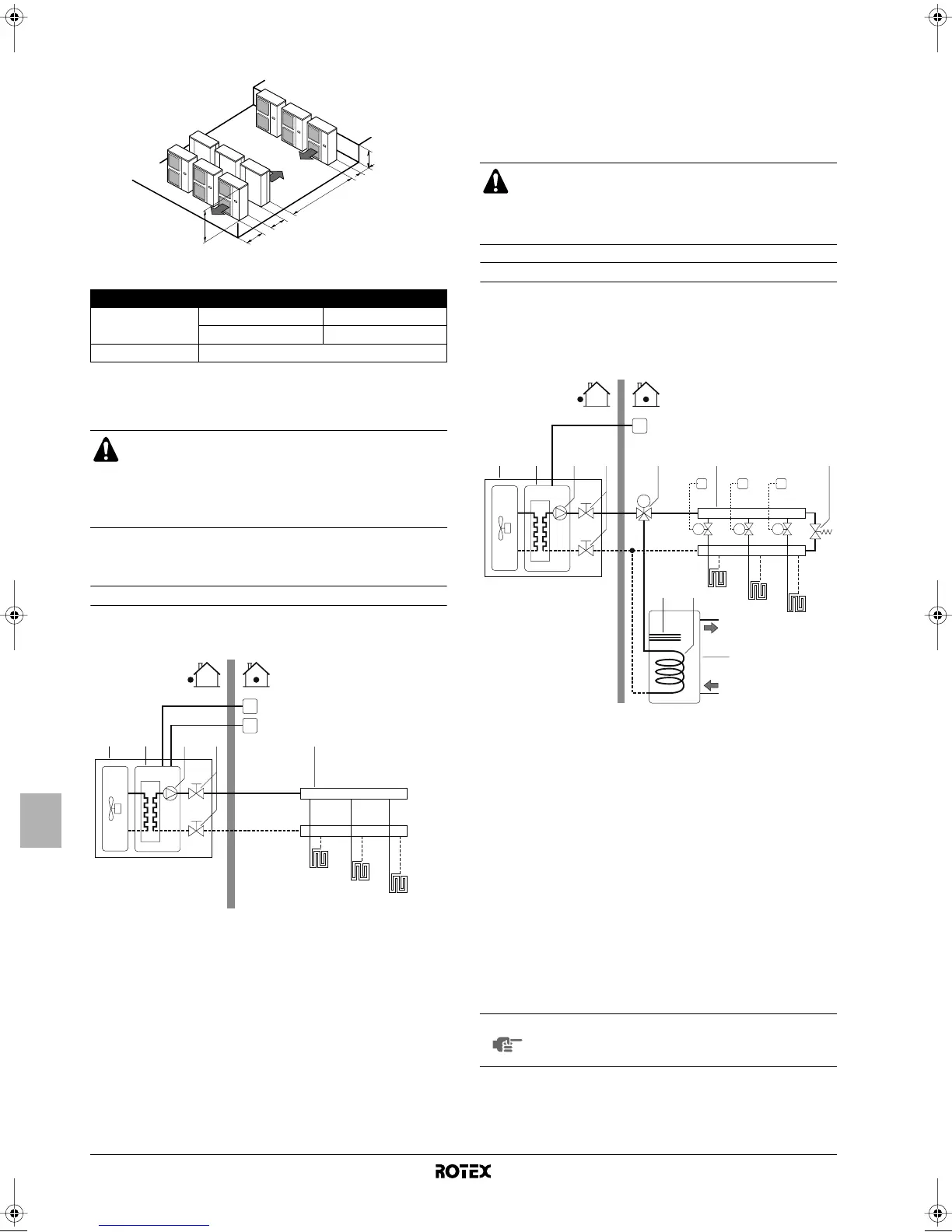

2. Dans le cas de l'installation d'unités multiples (2 unités ou plus)
en connexion latérale par rangée.
Les rapports de dimensions entre H, A et L sont montrés dans le
tableau ci-dessous.
EXEMPLES D'APPLICATION TYPIQUES
Les exemples d'application ci-dessous sont fournis à titre
d'illustration uniquement.
Application 1
Application de chauffage de l'espace uniquement avec thermostat
raccordé à l'unité.
Fonctionnement de l'unité et chauffage de l'espace
Lorsqu'un thermostat d'ambiance (T) est raccordé à l'unité et lorsqu'il
y a une requête de chauffage du thermostat d'ambiance, l'unité
commencera à fonctionner pour atteindre la température d'eau de
départ cible telle que définie sur l'interface utilisateur.
Lorsque la température ambiante est supérieure au point de
consigne du thermostat, l'unité cesse de fonctionner.
Application 2
Application de chauffage de l'espace uniquement sans thermostat
raccordé à l'unité. La température dans chaque pièce est contrôlée
par une vanne sur chaque circuit d'eau. L'eau chaude domestique
est fournie par le ballon d'eau chaude sanitaire qui est raccordé à
l'unité.
Fonctionnement de la pompe
Lorsqu'il n'y a pas de thermostat raccordé à l'unité (1), la pompe (3)
peut être configurée pour fonctionner soit tant que l'unité est sous
tension, soit jusqu'à ce que la température de l'eau souhaitée soit
atteinte.
L A
L≤H
0<L≤1/2H 250
1/2H<L 300
H<L Installation non permise
Lorsque le système Rotex est utilisé en série avec une
autre source de chaleur (brûleur à gaz par ex.), il faut
s'assurer que la température de l'eau renvoyée vers
l'échangeur de chaleur ne dépasse pas 55°C. Rotex ne
pourra être tenu responsable de tout dommage résultant
du non respect de cette règle.
1 Unité FHL1..3 Boucle de chauffage au
sol (non fournie)
2 Echangeur thermique
3 Pompe T Thermostat d'ambiance
(non fournie)
4 Vanne d'arrêt
5 Collecteur (non fourni) I Interface utilisateur
≥1500
≥600
≥3000
A
H
L
FHL1
FHL2
FHL3
T
I
5
4321
Veiller à raccorder les fils du thermostat aux bornes
correctes (voir "Raccordement du câble de thermostat" à
la page 17) et à configurer les microcommutateurs à
bascule correctement (voir "Configuration de l'installation
du thermostat d'ambiance" à la page 20).
1 Unité 9 Serpentin d'échangeur
de chaleur
2 Echangeur thermique
3 Pompe 10 Ballon d'eau chaude
sanitaire
4 Vanne d'arrêt
5 Collecteur (non fourni) FHL1..3 Boucle de chauffage au
sol (non fournie)
6 Vanne motorisée à 3
voies T1..3 Thermostat d'ambiance
individuel (non fourni)
7 Vanne de dérivation
(non fournie) M1..3 Vanne motorisée
individuelle vers boucle
de contrôle FHL1
(non fournie)
8 Surchauffage
I Interface utilisateur
REMARQUE
Pour plus de détails sur la configuration de la pompe,
voir "Configuration du fonctionnement de la pompe" à
la page 21.
FHL1
FHL2
FHL3
5
43 721
M
M1
T1
M2
T2
M3
T3
10
6
98
I
4PW53149-1 Page 6 Thursday, May 7, 2009 1:43 PM
