Installationsanleitung
11
R(D/B)LQ011~016AA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW53149-1

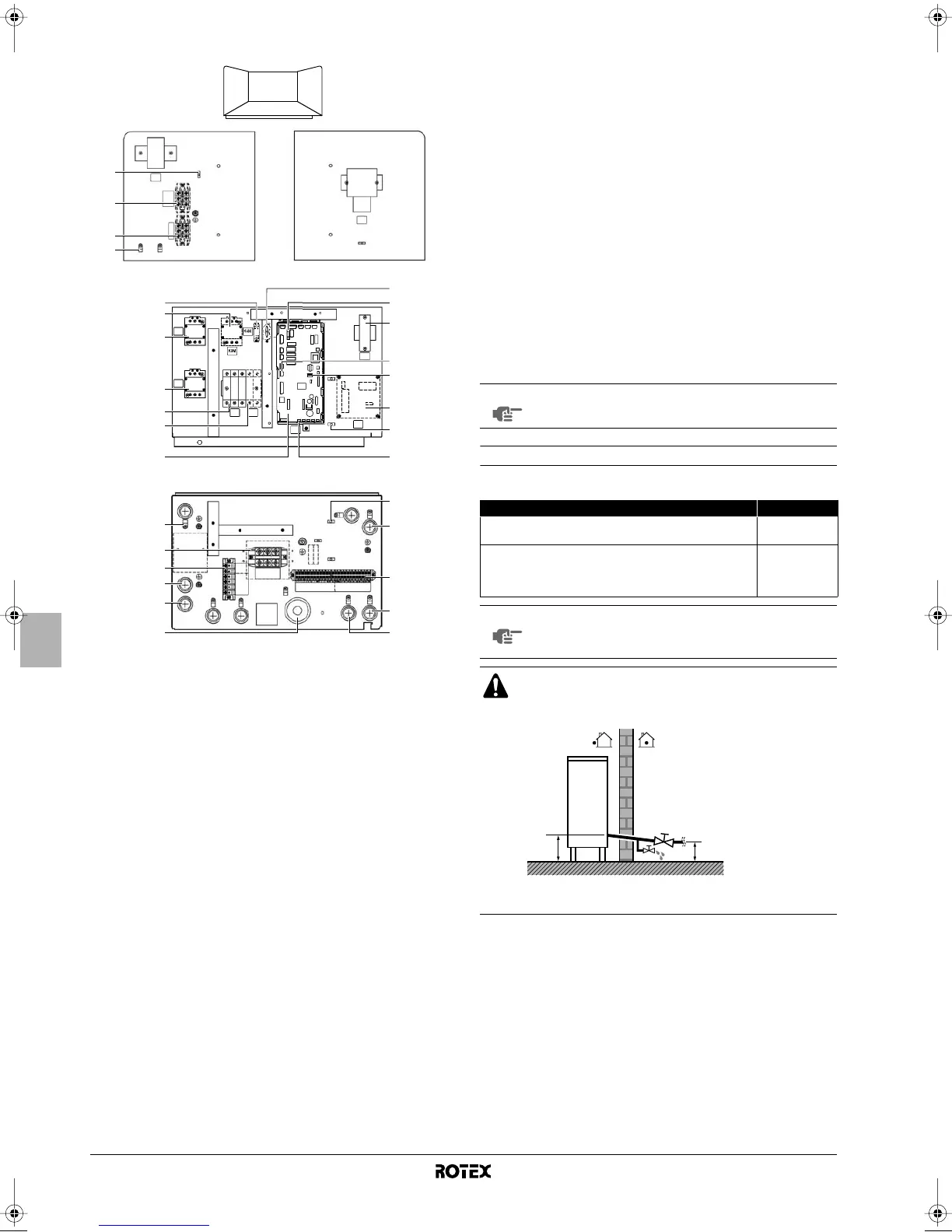

Hauptkomponenten des Schaltkastens (Tür 2)
1. Schaltschütz K1M und K5M der Reserveheizung
2. Hauptleiterplatte
Die Hauptleiterplatte (gedruckte Schaltung) steuert den Betrieb
der Anlage.
3. Schaltschütz K3M der Zusatzheizung
4. Trennschalter F2B der Zusatzheizung
Der Trennschalter schützt die Zusatzheizung im Brauchwasser-
tank
vor Überlast oder Kurzschluss.
5. Trennschalter F1B der Reserveheizung
Der Trennschalter schützt den elektrischen Schaltkreis der
Reserveheizung vor Überlast oder Kurzschluss.
6. Anschlussblöcke
An die Anschlussblöcke können die bauseitig vorhandenen
Kabel auf einfache Art angeschlossen werden.
7. Anschlussblock für Reserveheizungs-Leistungsbegrenzer.
8. Kabelbinderhalterungen
Zur Zugentlastung werden die bauseitig vorhandenen Kabel mit
Kabelbinderhalterungen am Schaltkasten befestigt.
9. Anschlussblöcke X3M, X4M
10. Hauptplatine Sicherung FU1
11. DIP-Schalter SS2
Der DIP-Schalter SS2 besteht aus 4 Kippschaltern, mit denen
bestimmte Installationsparameter konfiguriert werden. Siehe
"Übersicht der DIP-Schalter-Einstellungen" auf Seite 22.
12. Fassung X13A
Die Fassung X13A ist für Anschluss des Schaltschütz K3M.
13. Fassung X9A
Die Fassung X9A ist für Anschließen des Thermistors.
14. Pumpen-Sicherung FU2 (Linear-Sicherung)
15. Pumpen-Relais K4M
16. Stromwandler TR1
17. A4P Adresskarte für Kit für entfernten Alarm (nur bei
Installationen mit Zusatz für entfernten Alarm).
18. Öffnung zur Durchführung des Stromversorgungskabels zur
Zusatzheizung.
19. Öffnung zur Durchführung des Stromversorgungskabels zur
Zusatzheizung und des Kabels für den Thermoschutz.
20. Öffnung zur Durchführung des Raumthermostat-Kabels und der
Steuerkabel des 2-Wege-Ventils und des 3-Wege-Ventils.
21. Öffnung zur Durchführung des Thermistor-Kabels und des
Kabels zur Benutzerschnittstelle (und des Kabels für Niedertarif-
Netzanschluss).
22. Öffnung zur Durchführung des Stromversorgungskabels der
Reserveheizung.
23. Öffnung zur Durchführung der optionalen Anschluss-Platine für
Eingang/Ausgabe.
Wasser-Rohrleitungssystem
Sämtliche Rohrlängen und Abstände müssen beachtet werden.
SS2
SS1
on
off
on
K5M
K1M
F1B F2B
A11P
A4P
TR1
X10M
X2M
X5M
S1T
X4M
X3M
E5H
3
1
2
1
5
4
8
6
7
16
17
12
14
8
13
6
8
10
18
9
9
8
8
15
23
21
20
19
22
FU1
X9A
FU2
X13A
11
SS2
AC
B
D
AB
D
C
HINWEIS
Den Elektroschaltplan finden Sie auf der Innenseite
des Schaltkastengehäuses.
Anforderung Wert
Maximal zulässiger Abstand zwischen 3-Wege-Ventil und
Gerät (nur bei Anlagen mit Brauchwassertank).
3 m
Maximal zulässige Entfernung zwischen
Brauchwassertank und der Einheit (nur bei Anlagen mit
Brauchwassertank). Das mit dem Brauchwassertank
gelieferte Thermistorkabel ist 12 m lang.
10 m
HINWEIS
Gibt es bei der Anlage einen Brauchwassertank
(optional), informieren Sie sich in der Installations-
anleitung zum Brauchwassertank.
Bei einem Ausfall der Stromversorgung oder des
Pumpenbetriebs aus dem System das Wasser ablassen
(wie in der Abbildung unten gezeigt).
Wenn innerhalb des Systems das Wasser still steht, kann
es leicht einfrieren und damit das System beschädigen.
A
<A
