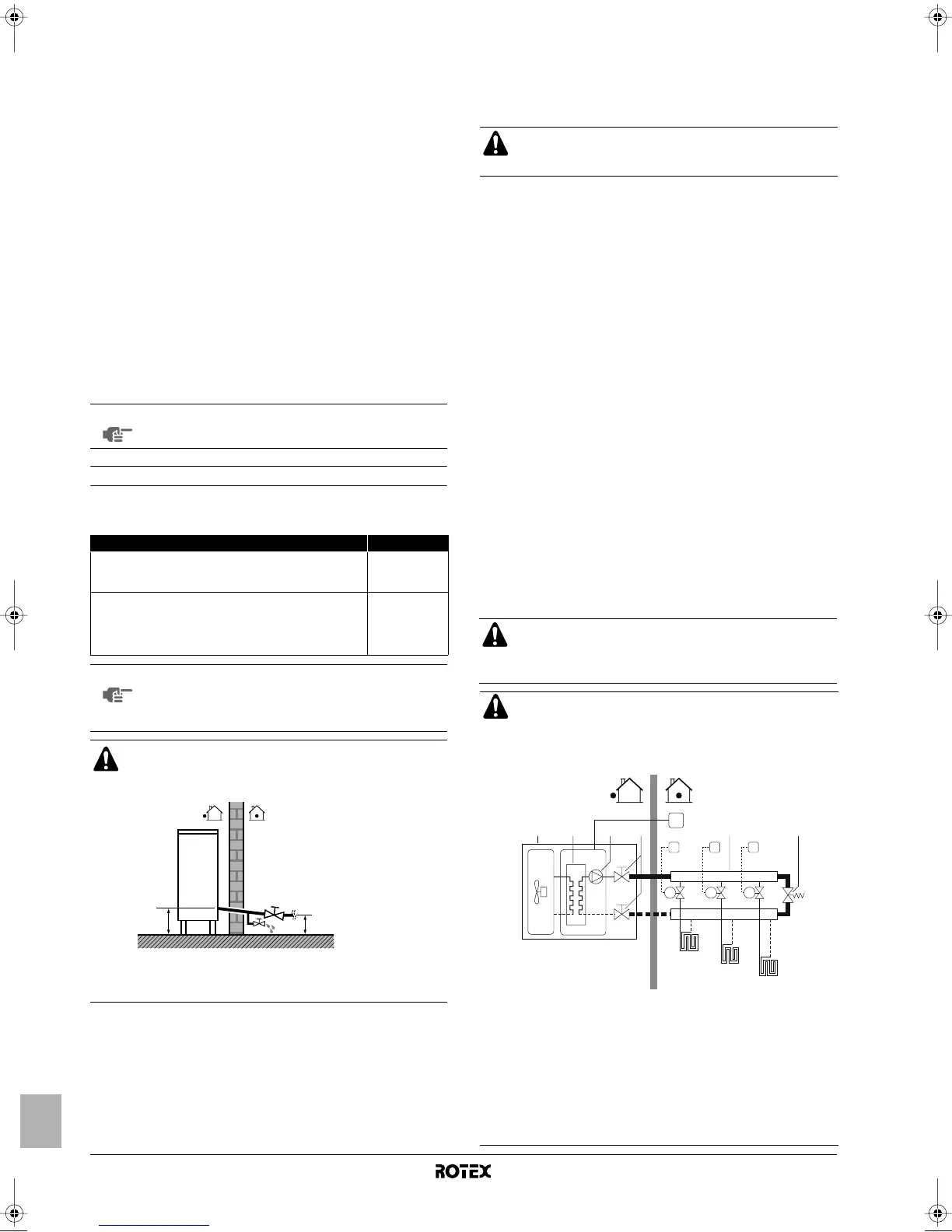

Manual de instalare
10
R(D/B)LQ011~016AA6V3+W1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW53149-1
12. Priză X13A
Priza X13A primeşte conectorul K3M.
13. Priză X9A
Priza X9A primeşte conectorul termistorului.
14. Siguranţa FU2 a pompei (siguranţă în linie)
15. Releul K4M al pompei
16. Transformator TR1
17. A4P Cartelă de adrese alarmă la distanţă (numai pentru
instalaţii cu set de alarmă la distanţă).
18. Tub protector de trecere a cablului de alimentare de la reţea al
încălzitorului auxiliar.
19. Tub protector de trecere a cablului de alimentare de la reţea al
încălzitorului auxiliar şi a cablului de protecţie termică.
20. Tub protector de trecere a cablului termostatului de încăpere şi a
cablurilor de comandă a ventilului cu 2-căi şi a ventilului cu 3 căi.
21. Tub protector de trecere a cablului termistorului şi a cablului de
interfaţă a utilizatorului (şi a cablului de tarifare diferenţiată).
22. Tub protector de trecere a cablajului alimentării de la reţea a
încălzitorului de rezervă.
23. Tub protector de trecere a cablajului conexiunii opţionale
intrare/ieşire a plăcii cu circuite imprimate de intrare/ieşire.
Tubulatura de apă
Au fost luate în considerare toate lungimile de tubulatură şi
distanţele.
Verificarea circuitului de apă
Unităţile sunt echipate cu o admisie a apei şi o evacuare a apei
pentru racordarea la un circuit de apă. Acest circuit trebuie instalat de
un tehnician autorizat şi trebuie să se conformeze tuturor codurilor
europene şi naţionale relevante.
Înainte de continua instalarea unităţii, verificaţi următoarele puncte:
■ Presiunea maximă a apei este de 3 bar.
■ În toate punctele joase ale sistemului trebuie prevăzute robinete
de golire pentru a permite golirea completă a circuitului în timpul
întreţinerii.
În unitate este prevăzut un ventil de scurgere pentru evacuarea
apei din sistemul de apă al unităţii.
■ În toate punctele înalte ale sistemului trebuie prevăzute ventile
de aerisire. Ventilele trebuie plasate în locuri uşor accesibile
pentru întreţinere. O purjă automată de aer este prevăzută în
interiorul unităţii. Controlaţi ca această purjă de aer să nu fie
strânsă prea mult pentru a permite eliberarea automată a aerului
din circuitul de apă.
■ Aveţi grijă ca componentele instalate în tubulatura de legătură
să poată rezista la presiunea apei.
Controlul volumului apei şi presiunii preliminare a
vasului de destindere
Unitatea este echipată cu un vas de destindere de 10 litri care are o
presiune preliminară prestabilită de 1 bar.
Pentru a asigura funcţionarea corespunzătoare a unităţii, presiunea
preliminară a vasului de destindere ar putea necesita o reglare, iar
volumul minim şi maxim de apă trebuie controlat.
1 Controlaţi ca volumul total de apă din instalaţie, exclusiv volumul
intern de apă al unităţii să fie de minim 20 l. Consultaţi
"Specificaţii tehnice" la pagina 34 pentru a afla volumul intern de
apă al unităţii interioare.
NOTĂ
Diagrama circuitelor electrice poate fi găsită pe faţa
interioară a capacului cutiei de distribuţie.
Cerinţă Valoare
Distanţa maximă admisibilă între ventilul cu 3 căi şi
unitatea interioară (numai pentru instalaţii cu rezervor de
apă menajeră caldă).
3 m
Distanţa maximă admisibilă între rezervorul de apă
menajeră caldă şi unitate (numai pentru instalaţii cu
rezervor de apă menajeră caldă). Cablul termistorului
furnizat cu rezervorul de apă menajeră caldă are lungimea
de 12 m.
10 m
NOTĂ
Dacă instalaţia este echipată cu un rezervor de apă
menajeră caldă (opţional), vă rugăm să consultaţi
manualul de instalare al rezervorului de apă menajeră
caldă.
În caz de întrerupere a alimentării de la reţea sau de
defecţiune a pompei, goliţi sistemul (precum indică figura
de mai jos).
Când apa staţionează în interiorul sistemului, este foarte
probabil ca sistemul să îngheţe, deteriorând astfel
sistemul.
A
<A
Unitatea trebuie utilizată numai într-un sistem de apă
închis. Utilizarea într-un circuit de apă deschis poate cauza
o coroziune excesivă a tubulaturii de apă.
În majoritatea aplicaţiilor acest volum minim de apă va da
un rezultat satisfăcător.
Totuşi, în procesele critice sau în încăperile cu sarcină termică
ridicată, ar putea fi necesar un volum suplimentar de apă.
Când recircularea din fiecare buclă de încălzire a spaţiului
este controlată de ventile comandate de la distanţă, este
important ca acest volum minim de apă să fie menţinut
chiar dacă toate ventilele sunt închise.
Exemplu
1 Unitate FHL1..3 Buclă de încălzire a
podelei
(procurare la faţa locului)
2 Schimbător de căldură
T1..3 Termostat individual de
încăpere (procurare la
faţa locului)
3 Pompă
4 Ventil de închidere
5 Colector (procurare la
faţa locului)
M1..3 Ventil individual cu motor
pentru bucla de control
FHL1 (procurare la faţa
locului)
6 Ventil de ocolire
(procurare la faţa locului)
I Interfaţa utilizatorului
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
321 5
6
I
4
4PW53149-1 Page 10 Thursday, May 7, 2009 1:43 PM
