Montagehandleiding
1
R(D/B)LQ011~016AA6V3+W1
Unit voor lucht-water-warmtepompsysteem
4PW53149-1
INHOUD Pagina
Inleiding............................................................................................. 1
Algemene informatie.................................................................................. 1
Bestek van deze handleiding..................................................................... 2
Modelidentificatie....................................................................................... 2
Accessoires....................................................................................... 2
Accessoires geleverd bij de unit ................................................................ 2
Informatie betreffende de veiligheid .................................................. 2
Voorafgaand aan de installatie.......................................................... 3
Belangrijke informatie over het gebruikte koelmiddel........................ 3
Een plaats voor de installatie kiezen................................................. 3
Keuze van de installatieplaats in koude streken ........................................ 4
Voorzorgsmaatregelen bij de installatie............................................. 4
Installatiemethode ter voorkoming van kantelen........................................ 5
Ruimte voor onderhoud van de installatie.................................................. 5
Voorbeelden van typische toepassingen........................................... 6
Toepassing 1.............................................................................................. 6
Toepassing 2.............................................................................................. 6
Toepassing 3.............................................................................................. 7
Toepassing 4.............................................................................................. 8
Overzicht van de unit......................................................................... 8
Openen van de unit ................................................................................... 8
Hoofdcomponenten ................................................................................... 9
Waterleidingen......................................................................................... 10
Water vullen............................................................................................. 13
Isoleren van de leidingen......................................................................... 13
Lokale bedrading ..................................................................................... 13
Installatie van de digitale controller.......................................................... 19
Opstarten en configureren .............................................................. 20
Overzicht instellingen DIP-schakelaar ..................................................... 20
Configuratie van de installatie van de kamerthermostaat........................ 20
Configuratie van de pompwerking ........................................................... 21
Configuratie installatie van de tank voor warm water voor
huishoudelijk gebruik ............................................................................... 21
Initieel opstarten bij lage buitentemperaturen.......................................... 21
Controles vóór ingebruikname................................................................. 21
Onder spanning brengen van unit ........................................................... 21
Pompsnelheid instellen............................................................................ 22
Lokale instellingen ................................................................................... 22
Tabel lokale instellingen........................................................................... 29
Uitvoeren van een test en eindcontrole........................................... 31
Automatisch testbedrijf ............................................................................ 31
Testbedrijf (handmatig) ............................................................................ 31
Eindcontrole............................................................................................. 31
Onderhoud ...................................................................................... 31
Opsporen en verhelpen van storingen ............................................ 32
Algemene richtlijnen ................................................................................ 32
Algemene symptomen............................................................................. 32
Storingscodes.......................................................................................... 33
Technische specificaties.................................................................. 35
Algemene informatie................................................................................ 35
Elektrische specificaties .......................................................................... 35
De Engelse tekst is de oorspronkelijke versie. Andere talen zijn
vertalingen van de oorspronkelijke instructies.
INLEIDING
Algemene informatie
Wij danken u voor de aankoop van deze Rotex monoblok-buitenunit.
Deze units worden gebruikt zowel voor toepassingen met verwarmen
als met koelen. De units kunnen worden gecombineerd met
ventilatorconvectoren van Rotex, vloerverwarmingstoepassingen,
radiatoren op lage watertemperaturen en verwarmingstoepassingen
van water voor huishoudelijk gebruik.
Units voor verwarmen/koelen en units voor alleen verwarmen
De reeks van de Rotex monoblok-buitenunits bestaat uit twee
hoofdversies: een versie voor verwarmen/koelen (RB) en een versie
voor alleen verwarmen (RD).
Beide versies worden geleverd met een ingebouwde backup-
verwarming voor extra verwarmingscapaciteit bij koude buiten-
temperaturen. De backupverwarming dient ook als backup ingeval de
unit gestoord is als beveiliging tegen vorst voor de waterleiding buiten
in de winter. De fabrieksinstelling van de backupverwarming is 6 kW,
maar afhankelijk van de installatie kan de installateur de capaciteit
van de backupverwarming tot 3 kW/2 kW beperken. De bepaling van
de capaciteit van de backupverwarming hangt af van de evenwichts-
temperatuur; zie onderstaand diagram.
RDLQ011~016AA6W1 RDLQ011~016AA6V3
RBLQ011~016AA6W1 RBLQ011~016AA6V3
Unit voor lucht-water-warmtepompsysteem
Montagehandleiding
LEES DEZE INSTRUCTIES ZORGVULDIG VOOR DE
INSTALLATIE. BEWAAR DEZE HANDLEIDING OP EEN
PLAATS WAAR U ZE KUNT TERUGVINDEN VOOR
LATERE NASLAG.
EEN VERKEERDE INSTALLATIE OF BEVESTIGING VAN
APPARATUUR OF TOEBEHOREN KAN EEN ELEK-
TRISCHE SCHOK, KORTSLUITING, LEKKEN, BRAND
OF ANDERE SCHADE AAN DE APPARATUUR
VEROORZAKEN. LAAT DAAROM UITSLUITEND
ROTEX-TOEBEHOREN DIE SPECIAAL ONTWORPEN
ZIJN VOOR GEBRUIK MET DE UITRUSTING
MONTEREN DOOR EEN VAKMAN.
RAADPLEEG BIJ TWIJFEL OVER DE MONTAGE-
PROCEDURE OF HET GEBRUIK UW VERDELER VAN
ROTEX-PRODUCTEN VOOR ADVIES EN INFORMATIE.

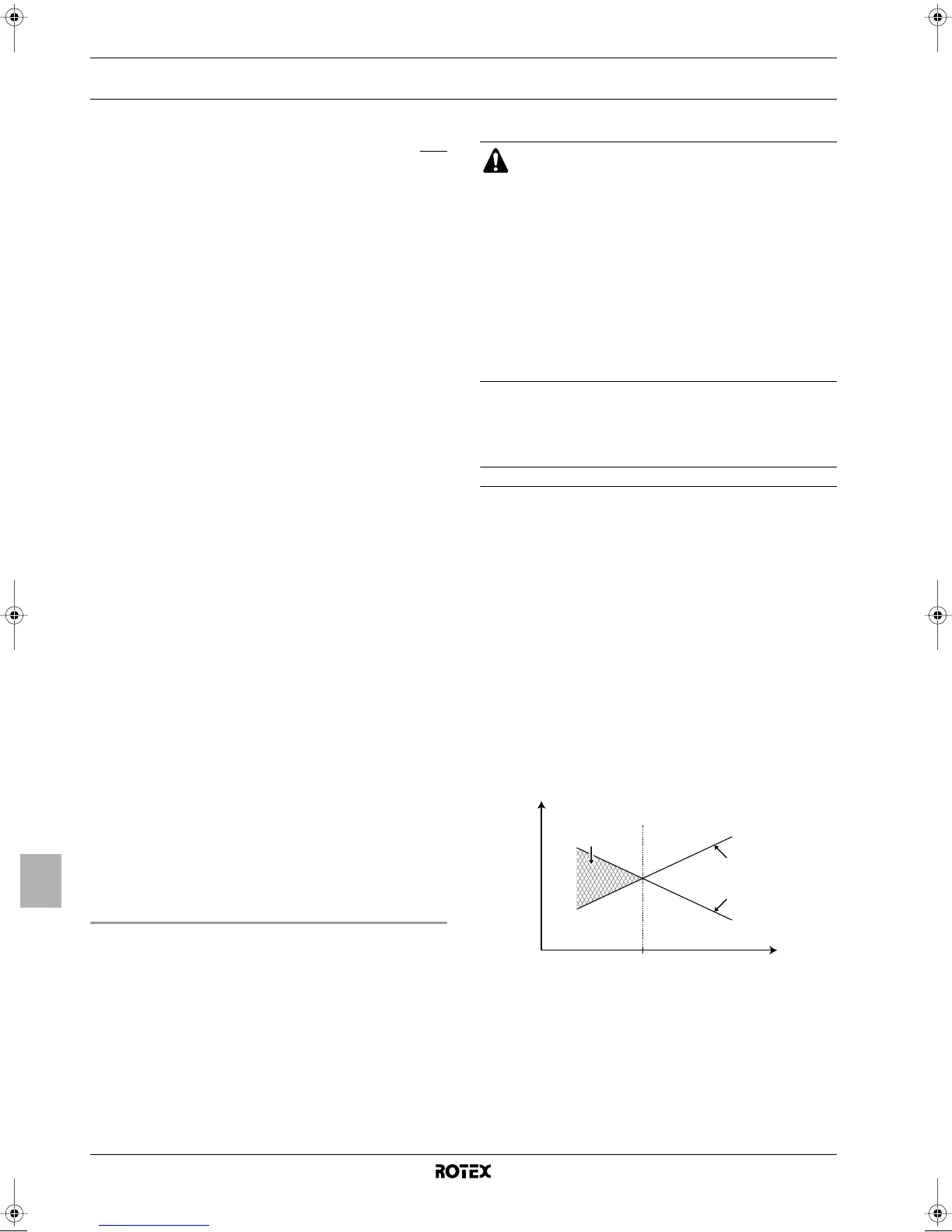

1 Capaciteit warmtepomp
2 Vereiste verwarmingscapaciteit (plaatsafhankelijk)
3 Bijkomende verwarmingscapaciteit geleverd door de
backupverwarming
4 Evenwichtstemperatuur (kan worden ingesteld via de
gebruikersinterface, zie "Lokale instellingen" op pagina 22)
T
A
Buitentemperatuur
P
H
Verwarmingscapaciteit
T
A
4
3
1
2
P
H
