Manuel d'installation
20
R(D/B)LQ011~016AA6V3+W1
Unité pour système de pompe à chaleur air à eau
4PW53149-1

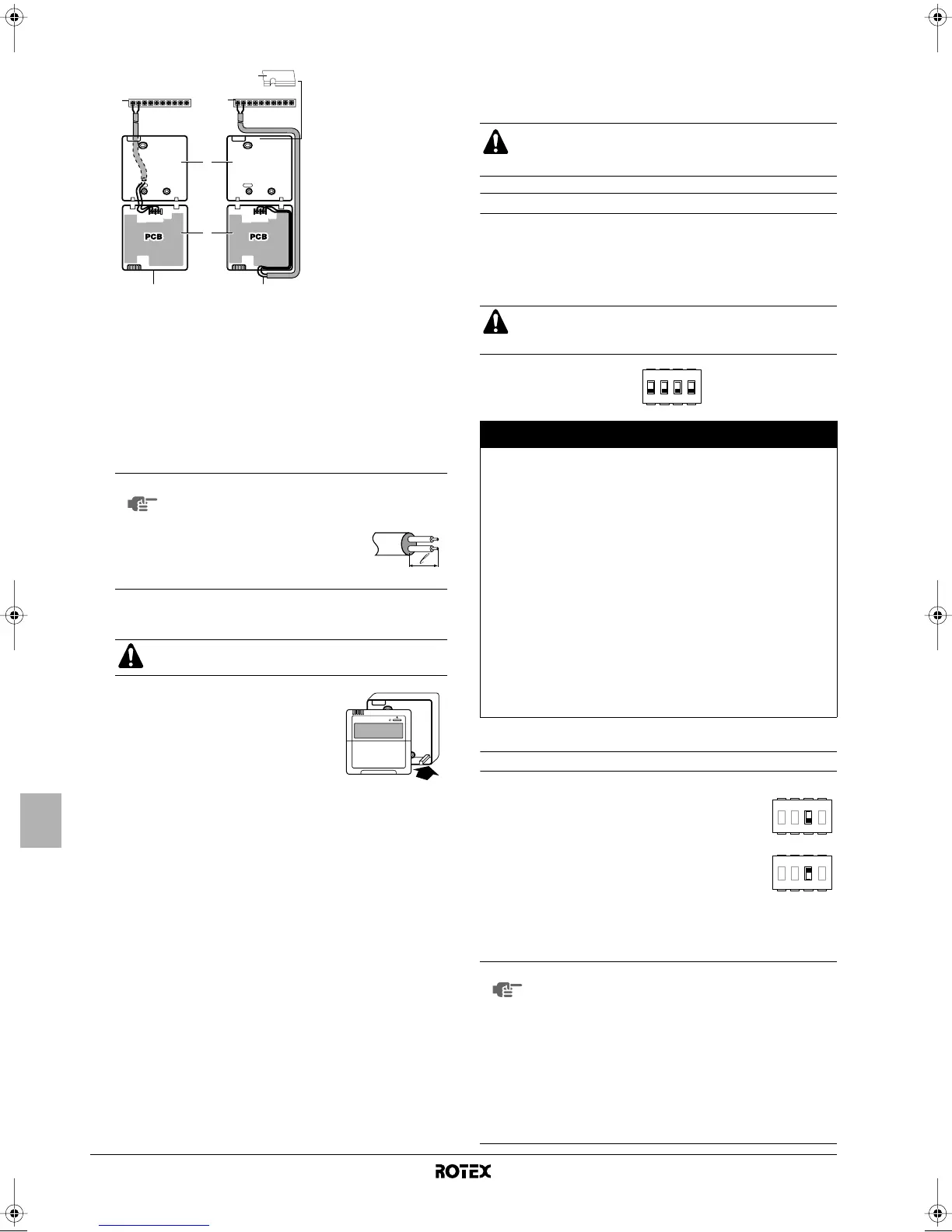

3 Câbler l'unité.
Raccorder les bornes sur le dessus de la partie avant du
dispositif de régulation digital et les bornes à l'intérieur de l'unité
(P1 à 16, P2 à 16a).
4 Remettre en place la partie supérieure du dispositif de
régulation digital.
Commencer le montage par les attaches
du bas.
MISE EN ROUTE ET CONFIGURATION
L'unité doit être configurée par l'installateur pour qu'elle corresponde
à l'environnement d'installation (climat extérieur, options installées,
etc.) et l'expertise de l'utilisateur.
Aperçu des réglages de microcommutateur
Le microcommutateur SS2 est situé sur la carte de circuits imprimés
du coffret électrique (voir "Composants principaux du coffret
électrique (porte 2)" à la page 10) et permet de configurer
l'installation du ballon d'eau chaude domestique, de connecter le
thermostat d'ambiance et d'utiliser la pompe.
Configuration de l'installation du thermostat d'ambiance
1 Unité
2 Partie arrière du dispositif de régulation digital
3 Partie avant du dispositif de régulation digital
4 Câblage par l'arrière
5 Câblage par le haut
6 Faire une encoche pour que le câblage passe par les pinces,
etc.
REMARQUE
■ Lors du câblage, faire passer les câbles loin
du câblage d'alimentation afin d'éviter tout
bruit électrique (bruit externe).
■ Dénuder le blindage sur la
partie qui doit être introduite
dans le boîtier du dispositif
de régulation digital ( l ).
Attention à ne pas coincer les câbles pendant la
fixation de la partie supérieure.
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
Il est important que toutes les informations dans ce
chapitre soient lues dans l'ordre par l'installateur et que le
système soit configuré comme il le faut.
Couper l'alimentation électrique avant d'ouvrir le panneau
de service du coffret électrique et de faire des
changements au réglage des microcommutateurs.
Microcommu-
tateur SS2
Description ON OFF
1 Ne s'applique pas à
l'installateur
— (par défaut)
2 Pose du ballon d'eau
chaude domestique
(voir "Configuration de
pose du ballon d'eau
chaude domestique" à la
page 21)
Installé Non installé
(par défaut)
3 Connexion du thermostat
d'ambiance (voir
"Configuration de
l'installation du thermostat
d'ambiance" à la page 20)
Thermostat
d'ambiance
connecté
Pas de
thermostat
d'ambiance
connecté
(par défaut)
4 Ce réglage
(a)
décide du
mode de fonctionnement
lorsqu'il y a une demande
simultanée pour plus de
chauffage/refroidissement
de l'espace et de
chauffage d'eau
domestique.
(a) uniquement d'application dans le cas du microcommutateur 2 = ON
Priorité de
chauffage/
refroidissement
Pas de priorité
(par défaut)
■ Lorsqu'aucun thermostat d'ambiance n'est
raccordé à l'unité, le commutateur à bascule
SS2-3 doit être mis sur OFF.
■ Lorsqu'un thermostat d'ambiance est
raccordé à l'unité, le commutateur à bascule
SS2-3 doit être mis sur ON.
■ Au niveau du thermostat de la pièce, régler l'hystérèse de
manière adéquate pour éviter la mise en marche et l'arrêt
répétés de la pompe et ménager ainsi sa durée de vie.
REMARQUE
■ Lorsqu'un thermostat d'ambiance est raccordé à
l'unité, les temporisateurs de chauffage et de
refroidissement ne sont jamais disponibles.
D'autres temporisateurs ne sont pas affectés.
Pour plus d'informations sur les temporisateurs,
se reporter au mode d'emploi.
■ Lorsqu'un thermostat d'ambiance est raccordé à
l'unité et que le bouton = ou y est enfoncé,
l'indicateur de commande centralisé e se mettra
à clignoter pour indiquer que le thermostat
d'ambiance a priorité et commande la mise en
marche/l'arrêt et le changement.
4321
ONOFF
4321
ONOFF
4321
ONOFF
4PW53149-1 Page 20 Thursday, May 7, 2009 1:43 PM
