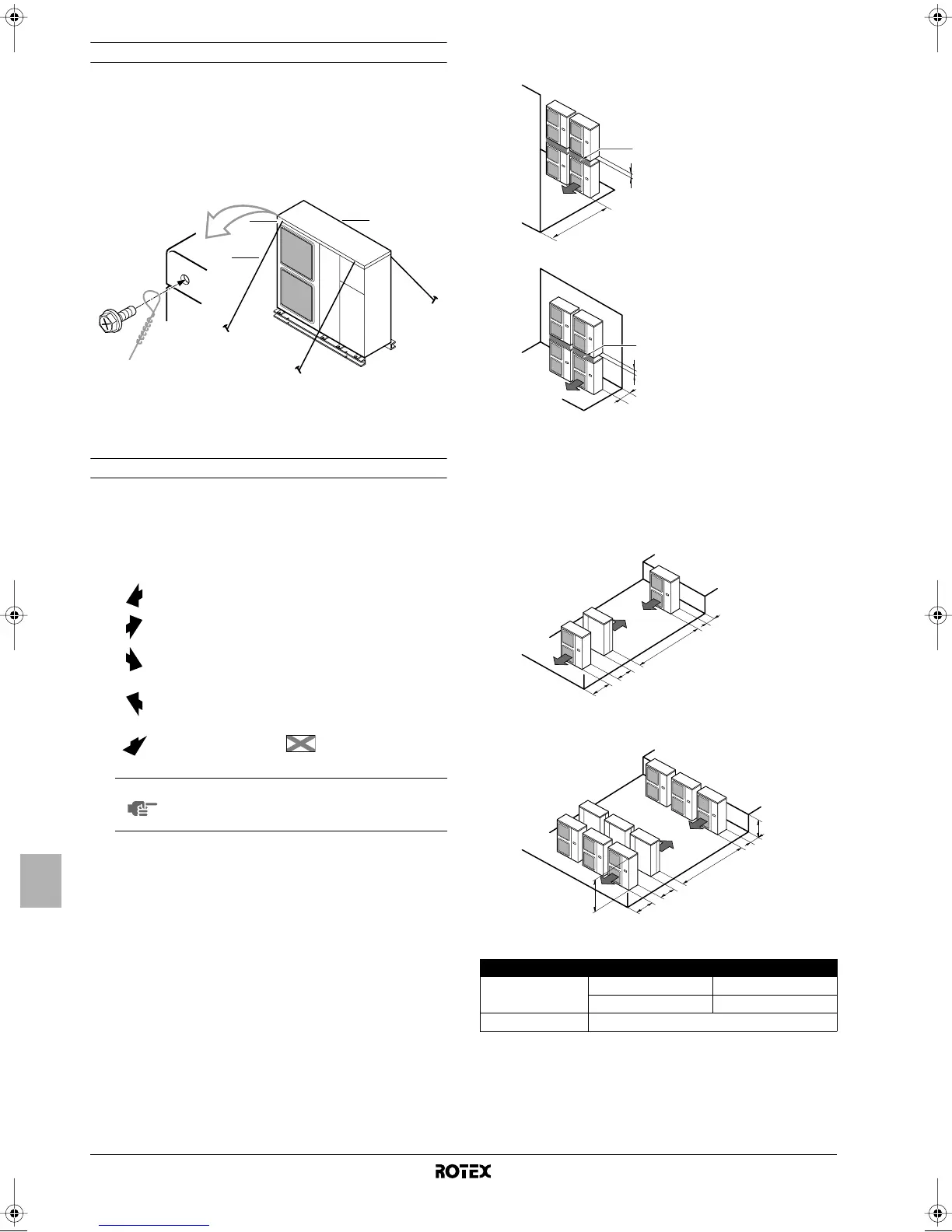

Installatiemethode ter voorkoming van kantelen
Indien het risico bestaat dat de eenheid gaat kantelen, installeer
deze dan zoals in de afbeelding is aangegeven.
■ breng lussen aan in de 4 kabels, zoals aangeduid op de
tekening
■ schroef het bovendeksel los op de 4 punten die met A en B zijn
aangeduid
■ steek de schroeven door de lussen en schroef ze goed vast
Ruimte voor onderhoud van de installatie
De cijfers in de afbeeldingen geven de afmetingen aan in mm.
(Zie "Voorzorgsmaatregelen bij de installatie" op pagina 4)
Voorzorgsmaatregel
(A) In geval van niet-gestapelde installatie (Zie afbeelding 1)
(B) In geval van gestapelde installatie
1. In geval van obstakels voor de uitlaatzijde.
2. In geval van obstakels voor de luchtinlaat.
Niet meer dan één unit stapelen.
Voor het leggen van de afvoerleiding van de bovenste unit is ca. 100
mm ruimte nodig. Dicht het gedeelte A af zodat er geen lucht uit de
uitlaat kan ontsnappen.
(C) In geval van installatie in meerdere rijen (voor gebruik op daken,
enz.)
1. In geval één unit per rij wordt geïnstalleerd.
2. In geval meerdere units worden geïnstalleerd (2 units of meer),
zijdelings per rij gekoppeld.
Afmetingsverhoudingen van H, A en L zijn in de onderstaande tabel
vermeld.
A Plaats van de 2 bevestigingspunten aan de voorzijde van de unit
B Plaats van de 2 bevestigingspunten aan de achterzijde van de unit
C Kabels: lokaal te voorzien
Obstakel aanzuigkant
✓
Obstakel aanwezig
Obstakel afvoerkant
1
Sluit de onderkant van
het installatieframe in dit
geval af om te
voorkomen dat de
uitgeblazen lucht
ontsnapt
Obstakel linkerkant
Obstakel rechterkant
2
In deze gevallen kunt u
slechts 2 units
installeren.
Obstakel bovenkant
Deze toestand is niet
toegelaten
LET OP
Minimum afstand B1 in afbeelding 1 is de ruimte
die vereist is voor een goede werking van de unit.
Vereiste ruimte voor service is echter 300 mm.
C
B
AA
L A
L≤H
0<L≤1/2H 250
1/2H<L 300
H<L Installatie niet toegestaan
≥1000
≥100
A
≥300
≥100
A
≥1000
≥200
≥2000
≥100
≥1500
≥600
≥3000
A
H
L
