R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
4PW53149-1
Manuale d’installazione
5
PRECAUZIONI PER L'INSTALLAZIONE
■ Controllare solidità e altezza dal suolo dell'installazione in modo
che l'unità non produca vibrazioni o rumore quando viene
azionata dopo l'installazione.

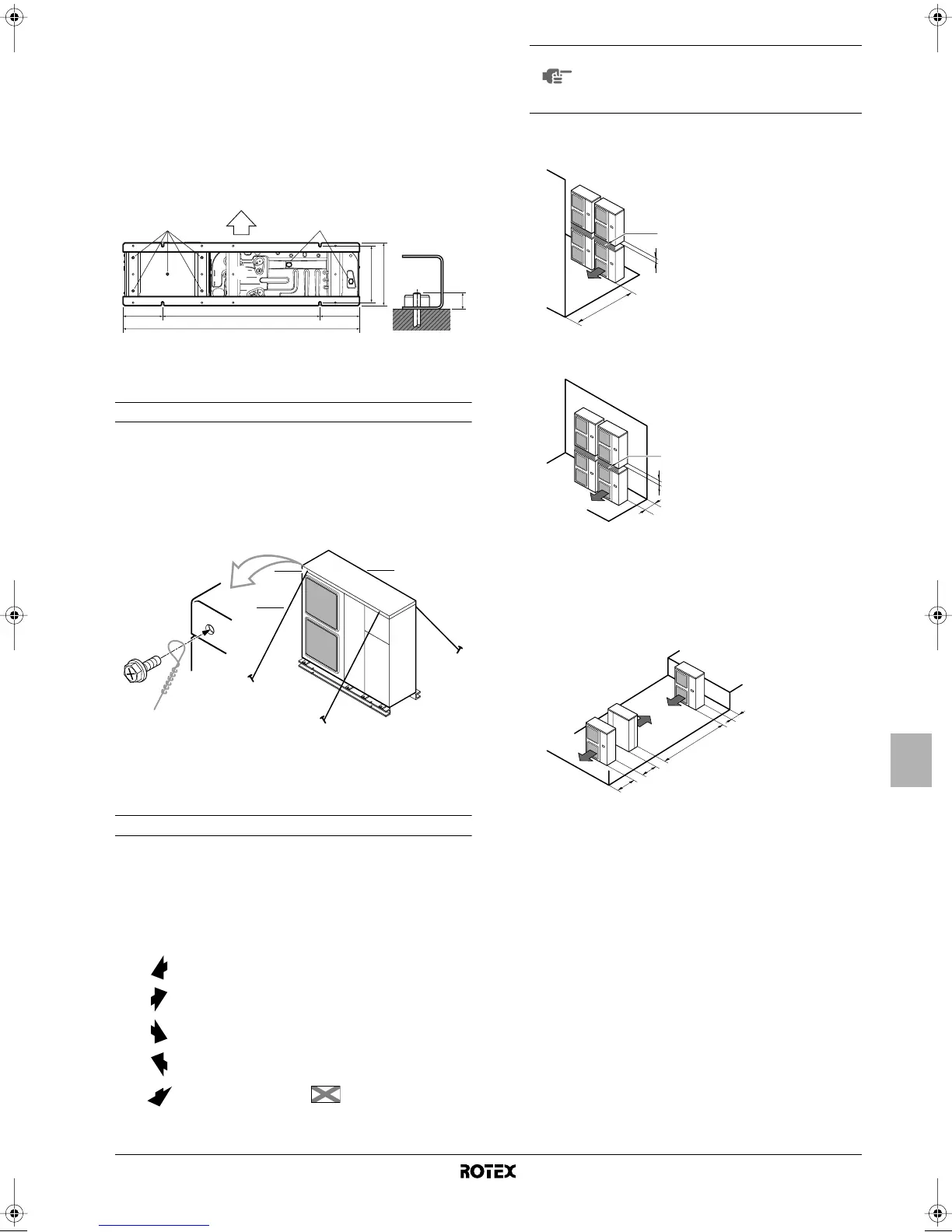

■ In conformità con il disegno della base di appoggio nella figura,
fissare saldamente l'unità usando i bulloni per la base di
appoggio (Preparare quattro serie di bulloni per base di
appoggio M12, dadi e rondelle, acquistandoli sul posto).
■ Avvitare i bulloni per base di appoggio fino a che la loro distanza
dalla superficie della base di appoggio sia di 20 mm.
Accorgimenti per prevenire il ribaltamento
Quando è necessario prevenire il ribaltamento, installare l'unità come
indicato nella figura:
■ Preparare 4 funicelle metalliche dotate di occhiello come indicato
sul disegno
■ Svitare le 4 viti dal pannello superiore nelle posizioni indicate A e B
■ Inserire le viti in ognuno degli occhielli dei quattro cavi e riavvitare
le viti nelle posizioni originali
Spazio di servizio per l'installazione
I dati numerici utilizzati nelle misure rappresentano le dimensioni in
mm.
(Vedere"Precauzioni per l'installazione" a pagina 5).
Precauzioni
(A) In caso di installazione non impilata (Vedere figura 1)
(B) In caso di installazioni a quote diverse
1. In caso di presenza di ostacoli di fronte al lato di uscita.
2. In caso di presenza di ostacoli di fronte al lato di entrata
dell'aria.
Non installare più di due sezioni sovrapposte.
Sono necessari circa 100 mm di lunghezza per distendere il tubo di
scarico dell'unità. Sigillare la parte A in modo da non bypassare l'aria
in uscita.
(C) In caso di installazione a file multiple (in caso di uso su tetto, ecc.)
1. In caso di installazione di un'unità per fila.
A Lato scarico
B Vista dal basso (mm)
C Foro di scarico
A Posizione delle 2 viti con cui fissare le funicelle alla parte frontale
dell'unità
B Posizione delle 2 viti con cui fissare le funicelle nella parte
posteriore dell'unità
C Cavi elettrici: non di serie
Ostacolo lato
aspirazione
✓
Ostacolo presente
Ostacolo lato scarico
1
In questi casi, chiudere
il fondo del telaio di
installazione per evitare
di bypassare l'aria di
scarico
Ostacolo lato sinistro
Ostacolo lato destro
2
In questi casi, è possibile
installare solo 2 unità.
Ostacolo lato superiore
Questa situazione non è
consentita
1435
240 955 240
380
345
20
AC C
B
C
B
AA
NOTA
La distanza minima B1 nella figura 1 si riferisce
allo spazio necessario per un corretto funziona-
mento dell'unità. Lo spazio necessario per la
manutenzione è tuttavia di 300 mm.
≥1000
≥100
A
≥300
≥100
A
≥1000
≥200
≥2000
≥100
