Manual de instalação
7
R(D/B)LQ011~016AA6V3+W1
Unidade para o sistema de bomba de calor ar/água
4PW53149-1

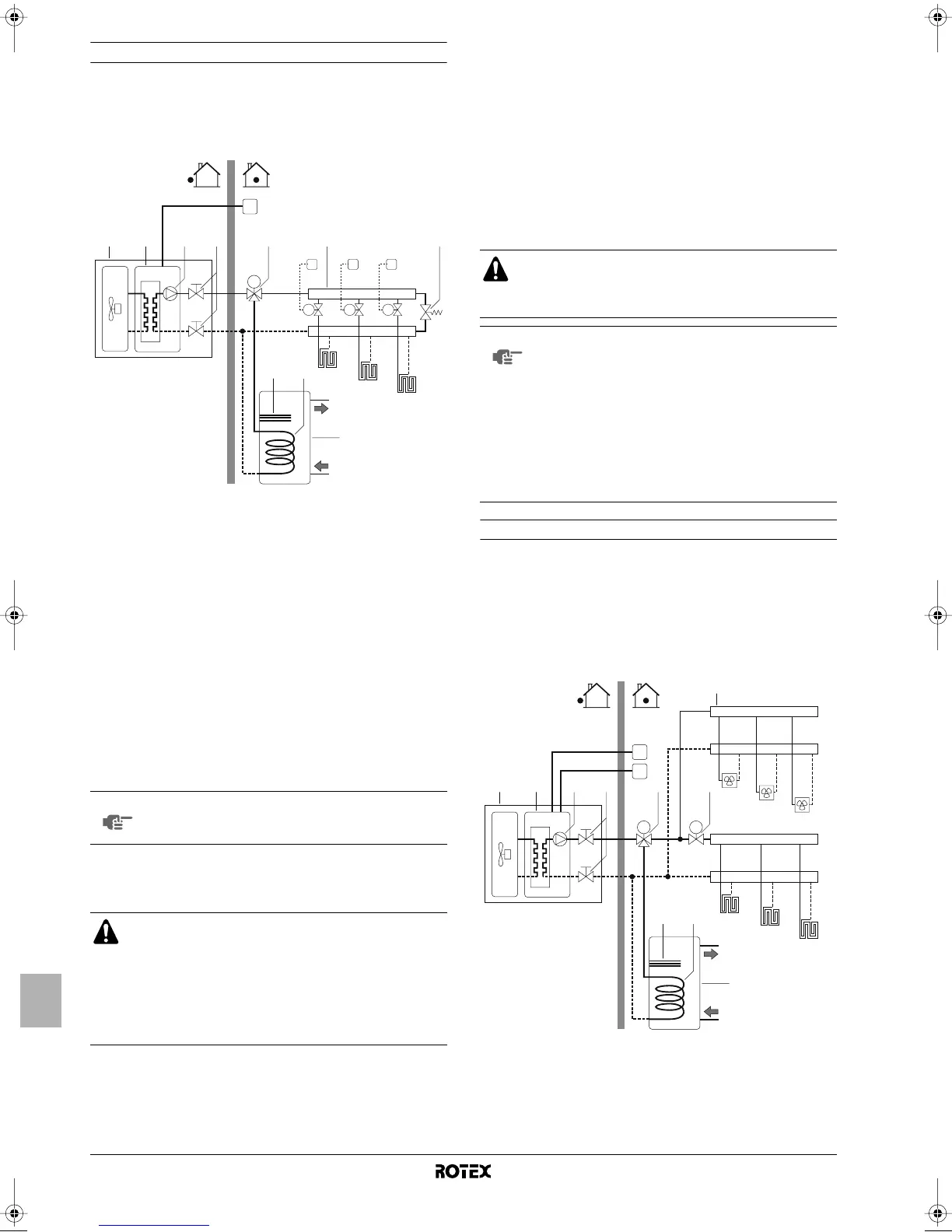

Aplicação 2
Aplicações só de aquecimento ambiente, sem termóstato de divisão
ligado à unidade. A temperatura em cada divisão é controlada por
válvulas, uma em cada circuito de água. A água quente doméstica é
fornecida através do tanque de água quente doméstica ligado à
unidade.
Funcionamento da bomba
Sem nenhum termóstato ligado à unidade (1), a bomba (3) pode ser
configurada para trabalhar enquanto a unidade estiver ligada, ou só
até ser alcançada a temperatura pretendida da água.
Aquecimento ambiente
A unidade (1) trabalha até alcançar a temperatura pretendida para a
saída de água, regulada na interface de utilizador.
Aquecimento de águas domésticas
Quando se activa o modo de aquecimento de águas domésticas
(quer por acção manual do utilizador, quer de forma automática
através de um temporizador), alcança-se a temperatura pretendida
para as águas quentes domésticas, por recurso combinado à
serpentina do permutador de calor e ao aquecedor eléctrico de
apoio.
Quando a temperatura das águas quentes domésticas é inferior ao
ponto de regulação configurado pelo utilizador, a válvula de 3 vias é
activada, para aquecer as águas domésticas com a bomba de calor.
Se houver grande solicitação de águas quentes domésticas ou uma
regulação muito elevada da temperatura delas, o aquecedor de
apoio (8) pode prestar aquecimento complementar.
Aplicação 3
Aplicações de climatização (aquecimento e refrigeração) com um
termóstato de divisão adequado a comutação entre refrigeração
e aquecimento ligado à unidade. O aquecimento é efectuado
através dos circuitos de aquecimento do piso e das unidades de
ventilo-convecção. A refrigeração é efectuada exclusivamente
através das unidades de ventilo-convecção.
A água quente doméstica é fornecida através do tanque de água
quente doméstica ligado à unidade.
1 Unidade 9 Serpentina do
permutador de calor
2 Permutador de calor
3 Bomba 10 Tanque de água quente
doméstica
4 Válvula de fecho
5 Colector (fornecimento
local)
FHL1..3 Circuito de aquecimento
do piso
(fornecimento local)
6 Válvula de 3 vias
motorizada T1..3 Te r móstatos de cada
divisão (fornecimento
local)
7 Válvula de derivação
(fornecimento local)
M1..3 Válvulas motorizadas de
controlo do circuito FHL1
(fornecimento local)
8 Aquecedor de apoio
I Interface de utilizador
NOTA
Para obter mais pormenores acerca da configuração
da bomba, consulte "Configuração do funcionamento
da bomba" na página 22.
Quando a circulação em cada circuito de aquecimento
ambiente (FHL1..3) é controlada por válvulas de controlo
remoto (M1..3), é importante instalar uma válvula de
derivação (7), para evitar a activação do fluxóstato de
segurança.
A válvula de derivação deve ser escolhida de forma a
assegurar em todos os momentos o fluxo mínimo de água
mencionado em "Tubagens de água" na página 11.
FHL1
FHL2
FHL3
5
43 721
M
M1
T1
M2
T2
M3
T3
10
6
98
I
É possível ligar uma válvula de 3 vias, quer seja de 2 ou
de 3 condutores (6). Certifique-se de instalar correcta-
mente a válvula de 3 vias. Para mais detalhes, consulte a
secção "Ligação da válvula de 3 vias" na página 19.
NOTA
A unidade pode ser configurada para que, perante
temperaturas exteriores baixas, a água doméstica seja
aquecida exclusivamente pelo aquecedor de apoio.
Desta forma, assegura-se que a capacidade da
bomba de calor fica disponível para aquecimento do
ambiente.
Para obter pormenores acerca da configuração do
tanque de água quente doméstica perante tempera-
turas exteriores baixas, consulte "Regulações locais"
na página 23, relativamente às regulações locais
[5-02] a [5-04].
FHL1
FHL2
FHL3
4321
M
10
6 11
98
M
FCU1
FCU2
FCU3
5
T
I
4PW53149-1 Page 7 Thursday, May 7, 2009 1:43 PM
