Manual de instalare
20
R(D/B)LQ011~016AA6V3+W1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW53149-1

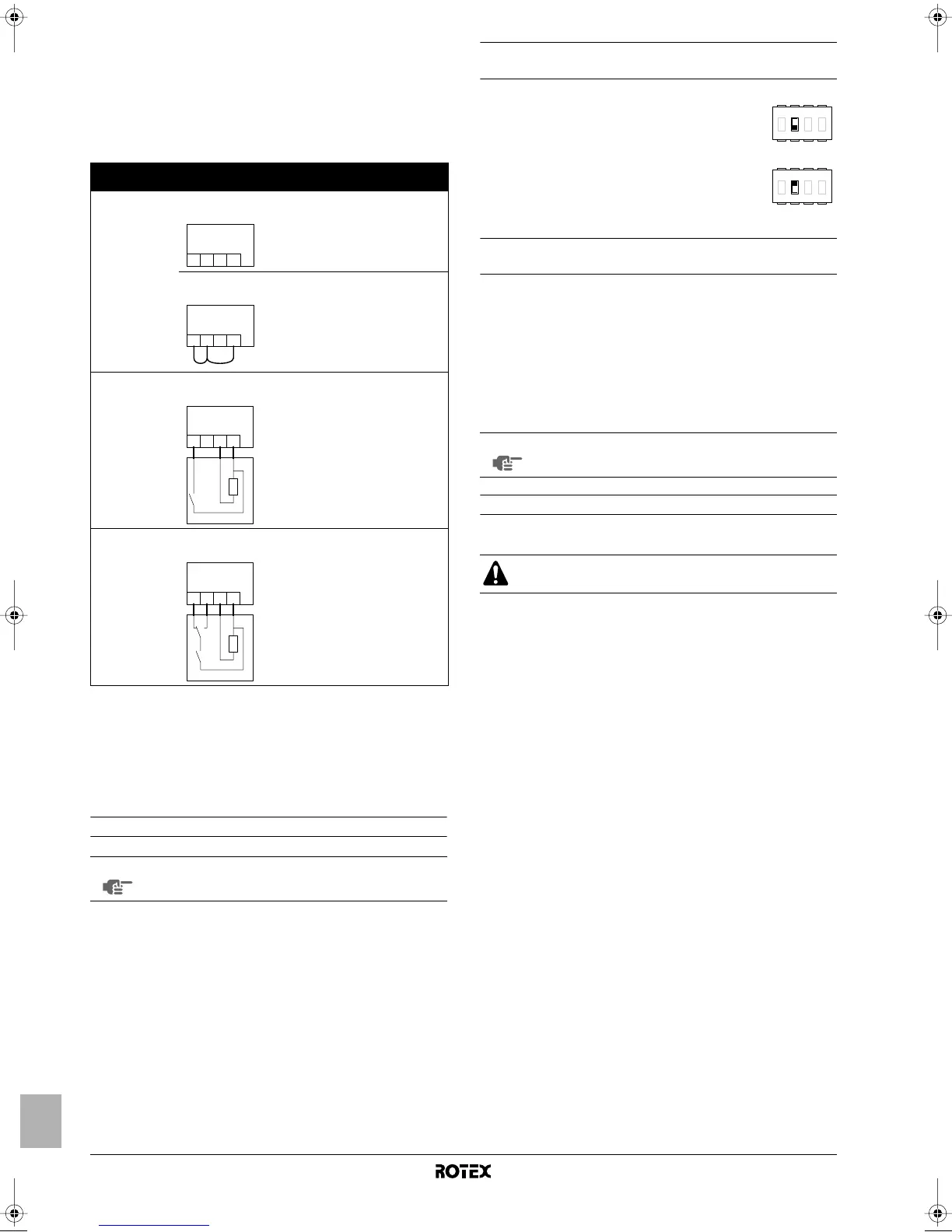

Următorul tabel rezumă configuraţia necesară şi cablajul
termostatului la regleta de conexiuni din cutia de distribuţie.
Funcţionarea pompei este specificată în coloana a treia. Ultimele trei
coloane indică dacă următoarele funcţionalităţi sunt disponibile pe
interfaţa utilizatorului (UI) sau sunt controlate de termostat (T):
• cuplarea/decuplarea încălzirii sau răcirii spaţiului (y)
• comutarea încălzire/răcire (=)
• temporizatoare de program pentru încălzire şi răcire (pr)
Configurarea funcţionării pompei
Fără termostat de încăpere
Când la unitate nu este conectat un termostat, funcţionarea pompei
va fi determinată de temperatura apei la ieşire.
Pentru a forţa funcţionarea continuă a pompei când nu este conectat
un termostat de încăpere procedaţi după cum urmează:
- fixaţi întrerupătorul cu pârghie SS2-3 pe ON (cuplat),
- scurtcircuitaţi bornele cu numerele 1-2-4 de pe regleta de
conexiuni din cutia de distribuţie.
Cu termostat de încăpere
Când un termostat este conectată la unitate, pompa va funcţiona
continuu ori de câte ori există o cerere de încălzire sau răcire de la
termostat.
Configurarea instalaţiei rezervorului de apă menajeră
caldă
Punerea în funcţiune iniţială la temperaturi joase ale
mediului înconjurător în exterior
În timpul punerii în funcţiune iniţiale şi când temperatura apei este
scăzută, este important ca apa să fie încălzită treptat. Neprocedând
astfel se poate cauza fisurarea podelelor de beton datorită schimbării
rapide a temperaturii. Luaţi legătura cu antreprenorul clădirii din
beton turnat pentru detalii suplimentare.
Astfel, cea mai scăzută temperatură de ieşire fixată a apei poate fi
redusă la o valoare între 15°C şi 25°C prin potrivirea reglajului local
[9-01] "limita inferioară a valorii de referinţă pentru încălzire).
Consultaţi "Reglaje locale" la pagina 22.
Verificări înainte de punerea în funcţiune
Verificări înainte de punerea în funcţiune iniţială
După instalarea unităţii, verificaţi următoarele elemente înainte de a
cupla disjunctorul:
1 Cablajul de legătură
Asiguraţi-vă că cablajul de legătură dintre panoul de alimentare
locală şi unitate şi ventile,(când este cazul), dintre unitate şi
termostatul de încăpere (când este cazul), şi dintre unitate şi
rezervorul de apă menajeră au fost efectuate în conformitate cu
instrucţiunile descrise în capitolul "Cablajul de legătură" la
pagina 13, în conformitate cu schemele de conexiuni şi în
conformitate cu reglementările europene şi naţionale.
2 Siguranţele sau dispozitivele de protecţie
Verificaţi ca siguranţele sau dispozitivele de protecţie instalate
local să aibă dimensiunile şi tipurile specificate în capitolul
"Specificaţii tehnice" la pagina 34. Aveţi grijă ca nici o siguranţă
sau dispozitiv de protecţie să nu fie şuntat.
3 Disjunctorul F2B al încălzitorului auxiliar
Nu uitaţi să cuplaţi disjunctorul F2B al încălzitorului auxiliar din
cutia de distribuţie (se aplică numai la unităţile cu rezervor
opţional de apă menajeră caldă instalat).
4 Cablajul de împământare
Asiguraţi-vă ca legăturile de împământare să fie conectate
corespunzător şi bornele de împământare să fie strânse.
5 Cablajul intern
Verificaţi vizual cutia de distribuţie pentru a depista conexiunile
slăbite sau componentele electrice deteriorate.
6 Fixarea
Verificaţi ca unitatea să fie fixată corespunzător, pentru a evita
zgomotele anormale şi vibraţiile la punerea în funcţiune a
unităţii.
7 Echipament deteriorat
Verificaţi interiorul unităţii pentru a depista componentele
deteriorate sau conductele deformate.
Termostat Configurare
Funcţionarea
pompei
yy
yy
==
==
pp
pp
rr
rr
Fără termostat
• SS2-3 = OFF
• cablaj: (fără)
determinat de
temperatura
apei la ieşire
(a)
(a) Pompa se va opri când încălzirea/răcirea spaţiului este decuplată sau când apa
ajunge la temperatura dorită aşa cum s-a fixat pe interfaţa utilizatorului. Cu
încălzirea/răcirea spaţiului cuplată, pompa va funcţiona apoi la fiecare 5 minute
timp de 3 minute pentru a controla temperatură apei.
UI UI UI
• SS2-3 = ON
• cablaj:
cuplată când
încălzirea sau
răcirea
spaţiului este
cuplată
(y)
UI UI UI
Termostat numai
pentru încălzire
• SS2-3 = ON
• cablaj:
cuplată când
încălzirea este
cerută de
termostatul de
încăpere
T——
Termostat cu
comutator de
încălzire/răcire
• SS2-3 = ON
• cablaj:
cuplată când
încălzirea sau
răcirea este
cerută de
termostatul de
încăpere
TT—
th =
Contact termostat
C =
Contact răcire
H =
Contact încălzire
L, N =
230 V AC
NOTĂ
Pentru a regla turaţia pompei, consultaţi "Configurarea
turaţiei pompei" la pagina 21.
X2M
H CLN
1 234
X2M
H CLN
1 234
X2M
HC
th
LN
1 234
X2M
HC
H
th
C
LN
1 234
■ Când nu este instalat un rezervor de apă
menajeră, întrerupătorul cu pârghie SS2-2
trebuie fixat pe OFF (prestabilit).
■ Când este instalat un rezervor de apă
menajeră, întrerupătorul cu pârghie SS2-2
trebuie fixat pe ON.
NOTĂ
Încălzirea între 15°C şi 25°C este realizată numai de
încălzitorul de rezervă.
Decuplaţi alimentarea de la reţea înainte de a efectua
orice conexiune.
4321
ONOFF
4321
ONOFF
4PW53149-1 Page 20 Thursday, May 7, 2009 1:43 PM
