Montagehandleiding
19
R(D/B)LQ011~016AA6V3+W1
Unit voor lucht-water-warmtepompsysteem
4PW53149-1
type 1
De voeding met kWh-voordeeltarief is van het type zonder
onderbreking van de voeding.
type 2 en 3
De voeding met kWh-voordeeltarief is van het type met onderbreking
van de voeding na een bepaalde tijd of onmiddellijk.

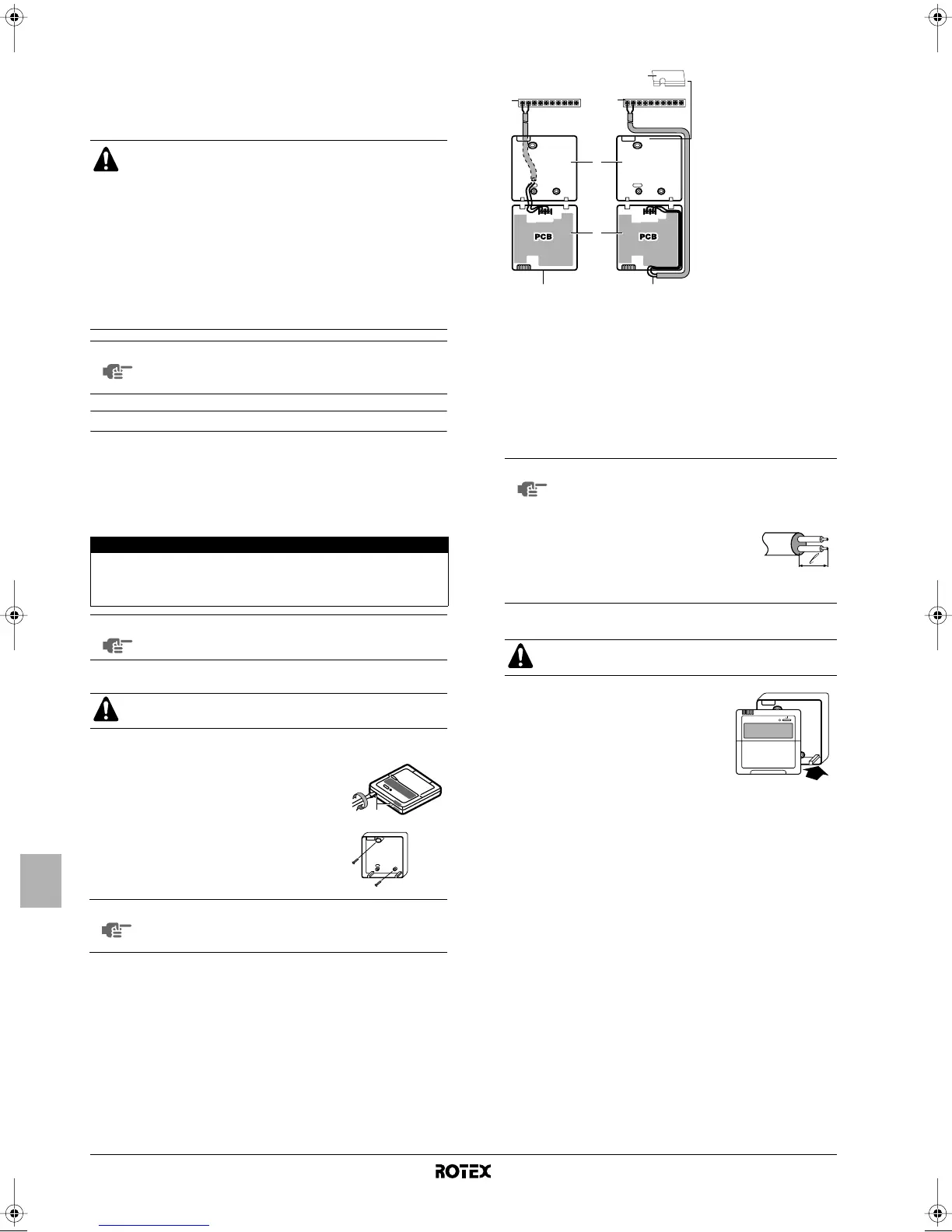

Installatie van de digitale controller
De units zijn uitgerust met een digitale controller die een
gebruikersvriendelijke instelling, gebruik en onderhoud van de unit
mogelijk maakt. Volgt de onderstaande installatieprocedure voordat u
de controller gebruikt.
Draadspecificaties
Montage
1 Neem het voorste deel van de digitale controller weg.
Steek een platte schroevendraaier in de
gleuven (1) in het onderste deel van de
controller en verwijder het bovenste deel
van de digitale controller.
2 Bevestig de digitale controller op een effen
oppervlak.
3 Voer de bedrading van de unit uit.
Sluit de klemmen aan bovenaan het bovenste deel van de digi-
tale controller en de klemmen in de unit (P1 op 16, P2 op 16a).
4 Breng het bovenste deel van de digitale controller weer aan.
Begin met bevestigen vanaf de klemmen
aan de onderkant.
■ Voedingen met kWh-voordeeltarief waarbij de voeding
volledig wordt uitgeschakeld zoals type 2 en 3
hierboven zijn niet toegelaten voor deze toepassing
omdat de vorstbeveiliging dan geen stroom meer krijgt.
■ Wanneer de apparatuur wordt aangesloten op een
voeding met kWh-voordeeltarief, verander dan de
lokale instellingen [D-01] en [D-01] en [D-00] als de
voeding met kWh-voordeeltarief van het type zonder
onderbreking van de voeding is (zoals boven
afgebeeld als type 1). Zie "[D] Voeding met kWh-
voordeeltarief" op pagina 28 in hoofdstuk "Lokale
instellingen".
LET OP
Als de voeding met kWh-voordeeltarief van het type is
waarbij de voeding niet wordt onderbroken, wordt de
unit in de stand gedwongen uit geschakeld.
Draadspecificatie Waarde
Type dubbeladerig
Doorsnede
0,75-1,25 mm
2
Maximumlengte 500 m
LET OP
De aansluitbedrading is niet meegeleverd.
De digitale controller, meegeleverd in een kit, moet binnen
worden gemonteerd.
LET OP
Let op dat u het onderste deel van de digitale controller
niet vervormt door de montageschroeven te stevig aan
te draaien.
1
1 Unit
2 Achterste deel van de digitale controller
3 Voorste deel van de digitale controller
4 Bedraad vanaf de achterkant
5 Bedraad vanaf de bovenkant
6 Maak een inkeping in het deel waardoor de bedrading kan
worden geleid met een kniptang enz.
LET OP
■ De bedrading moet weg van de voedings-
bedrading worden geleid om elektrische
interferentie (externe interferentie) te
voorkomen.
■ Strip de mantel af voor het
deel dat door de binnenkant
van de behuizing van de
digitale controller moet
gaan ( l ).
Let op dat u de bedrading tijdens het monteren niet
klemt.
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
