Montagehandleiding
9
R(D/B)LQ011~016AA6V3+W1
Unit voor lucht-water-warmtepompsysteem
4PW53149-1

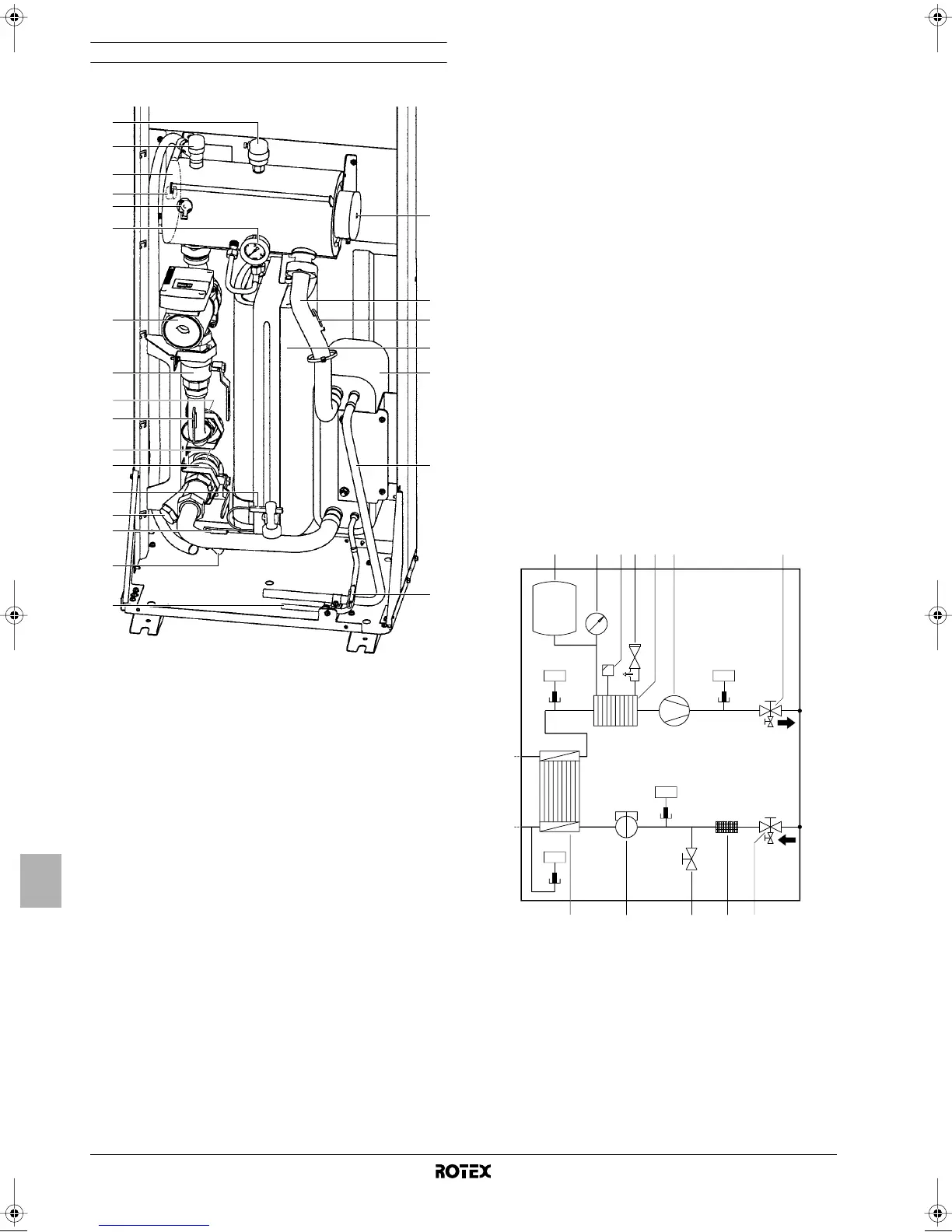

Hoofdcomponenten
Hydraulische ruimte (deur 3)
1. Ontluchtingsklep
De resterende lucht in het watercircuit wordt automatisch
verwijderd via de ontluchtingsklep.
2. Backupverwarming
De backupverwarming bestaat uit een elektrisch verwarmings-
element dat een bijkomende verwarmingscapaciteit voor het
watercircuit biedt als de verwarmingscapaciteit van de unit niet
toereikend is wegens lage buitentemperaturen; in koude
perioden beschermt zij ook de externe waterleiding tegen de
vorst.
3. Temperatuursensoren
Vier temperatuursensoren bepalen de water- en koelmiddel-
temperatuur op verschillende punten in het watercircuit.
4. Warmtewisselaar
5. Expansievat (10 l)
6. Aansluiting van koelmiddelvloeistof
7. Aansluiting van koelmiddelgas
8. Afsluiters
Met de afsluiters op de waterinlaataansluiting en de wateruitlaat-
aansluiting kan het watercircuit van de unit worden afgesloten
van het residentieel watercircuit. Dit vergemakkelijkt het aflaten
en vervangen van het filter van de unit.
9. Aansluiting van waterinlaat
10. Aansluiting van wateruitlaat
11. Aftap- en vulkraan
12. Waterfilter
Het waterfilter verwijdert verontreinigingen uit het water om
schade aan de pomp of verstopping van de verdamper te
voorkomen. Maak het waterfilter op regelmatige tijdstippen
schoon. Zie "Onderhoud" op pagina 31.
13. Manometer
De manometer geeft de waterdruk in het watercircuit aan.
14. Stromingsschakelaar
De stromingsschakelaar controleert de stroming in het
watercircuit en beschermt de warmtewisselaar tegen bevriezing
en de pomp tegen beschadiging.
15. Pomp
De pomp circuleert het water in het watercircuit.
16. Vat backupverwarming
De backupverwarming verwarmt het water in het vat van de
backupverwarming.
17. Thermische beveiliging backupverwarming
De backupverwarming is uitgerust met een thermische
beveiliging. De thermische beveiliging wordt geactiveerd
wanneer de temperatuur te hoog wordt.
18. Thermische zekering backupverwarming
De backupverwarming is uitgerust met een thermische zekering.
De thermische zekering springt wanneer de temperatuur te
hoog wordt (hoger dan de temperatuur van de thermische
beveiliging van de backupverwarming).
19. Drukveiligheidsklep
De drukveiligheidsklep voorkomt een te hoge waterdruk in het
watercircuit door open te gaan vanaf een druk van 3 bar en wat
water te laten ontsnappen.
Functioneel schema van hydraulische ruimte (deur 3)
7
4
2
19
17
13
15
8
8
9
12
3
6
1
16
18
3
10
3
5
2
3
11
14
1 Expansievat 8 Warmtewisselaar
2 Manometer 9 Stromingsschakelaar
3 Ontluchtingsklep 10 Aftap-/vulkraan
4 Drukveiligheidsklep 11 Filter
5 Vat backupverwarming
met backupverwarming
12 Afsluiter waterinlaat met
aftapkraan
6 Pomp R11T
R12T
R13T
R14T
Temperatuursensoren
7 Afsluiter wateruitlaat
R14T
H
2
O
t
>
R1
3T
t
>
R12T
t
>
R11T
t
>
12 6 7
1289 1011
34 5
4PW53149-1 Page 9 Thursday, May 7, 2009 1:43 PM
