Montaj kılavuzu
1
R(D/B)LQ011~016AA6V3+W1
Hava su tipi ısı pompa sistemi ünitesi
4PW53149-1
İçindekiler Sayfa
Giriş................................................................................................... 1
Genel bilgiler.............................................................................................. 1
Bu kılavuzun kapsamı................................................................................ 2
Model tanımlaması .................................................................................... 2
Aksesuarlar ....................................................................................... 2
Ünite ile verilen aksesuarlar....................................................................... 2
Güvenlik koşulları.............................................................................. 2
Montaj öncesinde .............................................................................. 3
Kullanılan soğutucuya ilişkin önemli bilgiler ...................................... 3
Montaj sahasının seçilmesi ............................................................... 4
Soğuk iklimlerde yer seçimi ....................................................................... 4
Montaj önlemleri................................................................................ 4
Devrilmenin önlenmesi için montaj yöntemi............................................... 5
Montaj servis açıklığı ................................................................................. 5
Tipik uygulama örnekleri ................................................................... 6
Uygulama 1................................................................................................ 6
Uygulama 2................................................................................................ 6
Uygulama 3................................................................................................ 7
Uygulama 4................................................................................................ 7
Üniteye genel bakış........................................................................... 8
Ünitenin açılması ....................................................................................... 8
Ana elemanlar............................................................................................ 8
Su boruları ............................................................................................... 10
Su doldurulması....................................................................................... 12
Boruların yalıtımı...................................................................................... 12
Saha kablo bağlantıları............................................................................ 13
Dijital kumandanın montajı ...................................................................... 18
İlk çalıştırma ve konfigürasyon........................................................ 19
DIP anahtar ayarlarına genel bakış ......................................................... 19
Oda termostatı montaj konfigürasyonu.................................................... 19
Pompa işletim konfigürasyonu................................................................. 19
Kullanım sıcak suyu deposu kurulum konfigürasyonu............................. 20
Düşük dış hava sıcaklıklarında ilk çalıştırma........................................... 20
Çalıştırma öncesi kontroller ..................................................................... 20
Üniteye enerji verilmesi............................................................................ 20
Pompa hızının ayarlanması..................................................................... 20
Saha ayarları ........................................................................................... 21
Saha ayarları tablosu............................................................................... 27
Test çalıştırması ve son kontrol....................................................... 29
Otomatik test çalıştırması ........................................................................ 29
Test çalıştırma işletimi (manüel) .............................................................. 29
Son kontrol............................................................................................... 29
Bakım .............................................................................................. 29
Sorun giderme................................................................................. 30
Genel esaslar........................................................................................... 30
Genel belirtiler.......................................................................................... 30
Hata kodları ............................................................................................. 31
Teknik özellikler ............................................................................... 33
Genel ....................................................................................................... 33
Elektrik özellikleri ..................................................................................... 33
İngilizce metin asıl talimattır. Diğer diller asıl talimatların çevirileridir.
Giriş
Genel bilgiler
Bu Rotex dış monoblok üniteyi satın aldığınız için teşekkür ederiz.
Bu üniteler hem ısıtma hem de soğutma uygulamaları için kullanılır.
Bu üniteler Rotex fan koil üniteleri, zeminden ısıtma uygulamaları,
düşük sıcaklık radyatörleri ve kullanım suyu ısıtma uygulamaları ile
birlikte kullanılabilir.
Isıtma/soğutma üniteleri ve yalnız ısıtma üniteleri
Rotex dış monoblok ünite yelpazesi iki ana versiyondan oluşur:
ısıtma/soğutma (RB) versiyonu ve yalnız ısıtma (RD) versiyonu.
Her iki versiyon da soğuk dış hava sıcaklıklarında ilave ısıtma
kapasitesi için entegre bir yardımcı ısıtıcı ile birlikte verilir. Yardımcı
ısıtıcı aynı zamanda, ünitenin arıza yapması durumunda yedek
görevi ve kış aylarında dışarıdaki su borularını donmaya karşı
koruma görevini görür. Yardımcı ısıtıcının fabrika ayarı 6 kW'dır,
ancak montaja bağlı olarak montajcı yardımcı ısıtıcı kapasitesini
3 kW/2 kW ile sınırlandırabilir. Yardımcı ısıtıcı kapasite kararı denge
sıcaklığına dayalı bir moddur, aşağıdaki grafiğe bakın.
RDLQ011~016AA6W1 RDLQ011~016AA6V3
RBLQ011~016AA6W1 RBLQ011~016AA6V3
Hava su tipi ısı pompa sistemi ünitesi
Montaj kılavuzu
MONTAJDAN ÖNCE BU KILAVUZU DİKKATLE OKUYUN.
BU KILAVUZU, İLERİDE BAŞVURMAK ÜZERE KOLAY
BULUNABİLECEK BİR YERDE SAKLAYIN.
EKİPMANIN VEYA AKSESUARLARIN HATALI MONTAJI
VEYA BAĞLANMASI ELEKTRİK ÇARPMASINA, KISA
DEVREYE, SIZMAYA, YANGINA VEYA EKİPMANIN
BAŞKA ŞEKİLDE HASAR GÖRMESİNE NEDEN
OLABİLİR. SADECE EKİPMANLA KULLANILMAK İÇİN
ÖZEL OLARAK TASARLANMIŞ, ROTEX TARAFINDAN
ÜRETİLEN AKSESUARLAR KULLANIN VE BUNLARIN
MONTAJINI BİR YETKİLİYE YAPTIRIN.
MONTAJ PROSEDÜRLERİ VEYA KULLANIM HAKKINDA
TEREDDÜTLERİNİZ VARSA, BİLGİ VE TAVSİYE İÇİN
DAİMA ROTEX BAYİNİZLE İRTİBAT KURUN.

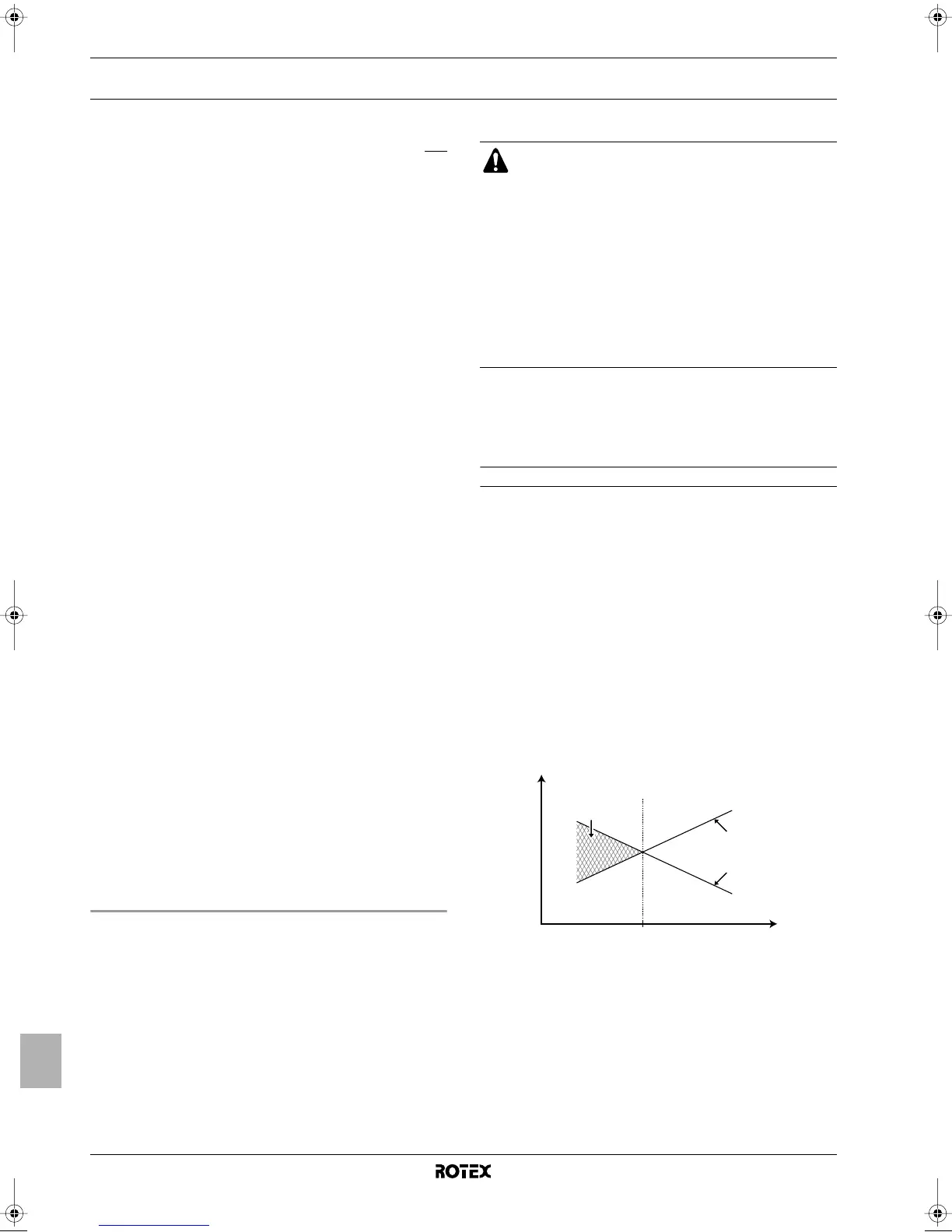

1 Isı pompası kapasitesi
2 Gerekli ısıtma kapasitesi (sahaya bağlı)
3 Yardımcı ısıtıcının sağladığı ilave ısıtma kapasitesi
4 Denge sıcaklığı (kullanıcı arabirimi üzerinden ayarlanabilir, bkz.
"Saha ayarları" sayfa 21)
T
A
Çevre (dış) sıcaklığı
P
H
Isıtma kapasitesi
T
A
4
3
1
2
P
H
