R(D/B)LQ011~016AA6V3+W1
Hava su tipi ısı pompa sistemi ünitesi
4PW53149-1
Montaj kılavuzu
6

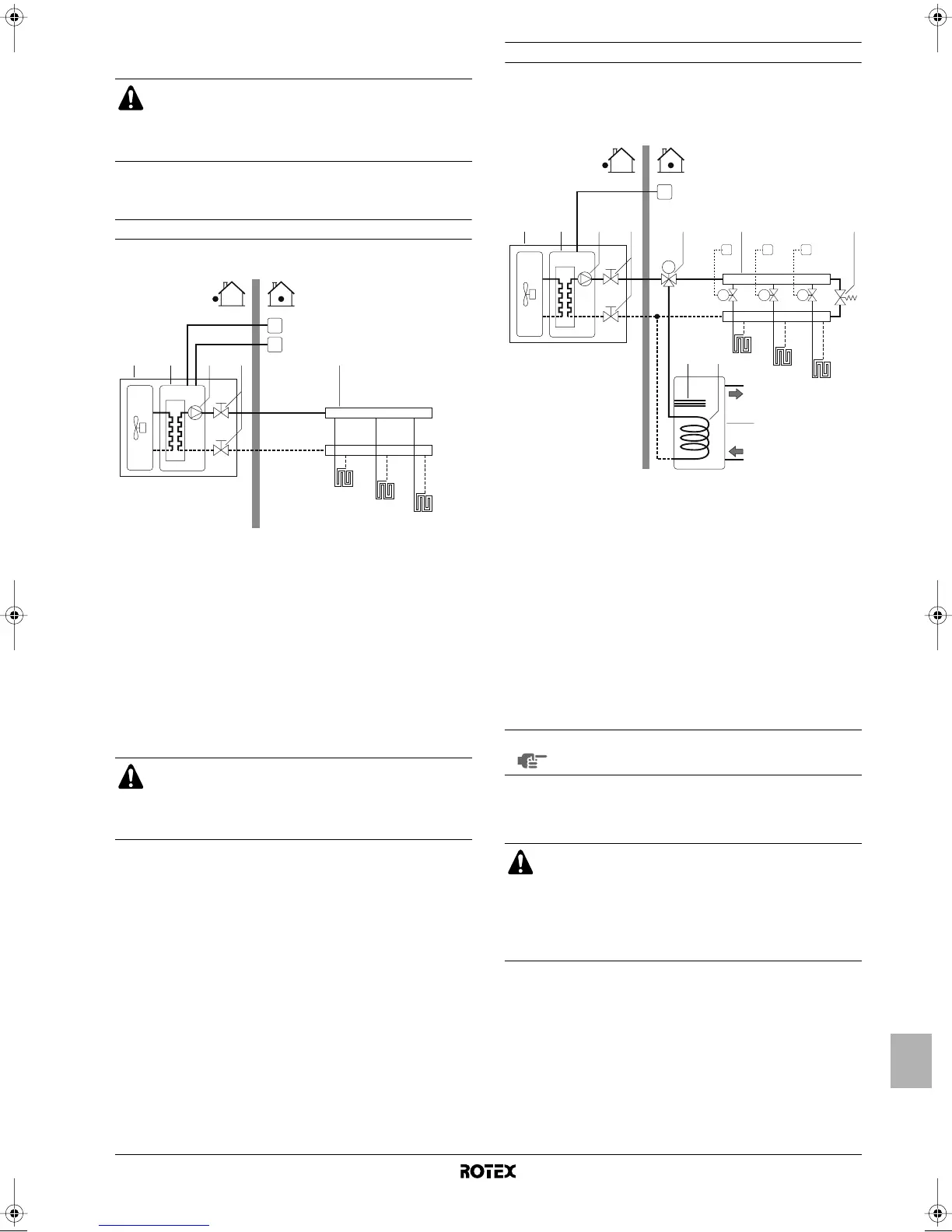

Tipik uygulama örnekleri
Aşağıda verilen uygulama örnekleri sadece açıklama amacına
yönelik olarak verilmiştir.
Uygulama 1
Üniteye bağlı bir oda termostatı ile yalnız hacim ısıtma uygulaması.
Ünite işletimi ve hacim ısıtma
Üniteye bir oda termostatı (T) bağlı olduğunda ve oda termostatından
ısıtma talebi geldiğinde, kullanıcı arabiriminde ayarlanan hedef çıkış
suyu sıcaklığına erişmek için ünite çalışmaya başlar.
Oda sıcaklığı termostat ayar noktasının üstüne çıktığında, ünite
çalışmayı durdurur.
Uygulama 2
Üniteye bağlı oda termostatı olmayan yalnız hacim ısıtma
uygulaması. Odaların sıcaklığı her bir su devresinde bulunan bir
vana vasıtasıyla kontrol edilir. Kullanım sıcak suyu, üniteye bağlı olan
kullanım sıcak suyu deposu üzerinden sağlanır.
Pompa işletimi
Üniteye (1) termostat bağlı değilken pompa (3), ünite devrede olduğu
sürece ya da istenen su sıcaklığına erişilene kadar çalışmak üzere
düzenlenebilir.
Hacim ısıtma
Ünite(1), kullanıcı arabirimi üzerinde ayarlanan hedef çıkış suyu
sıcaklığına erişmek için çalışacaktır.
Rotex sistemi başka bir ısı kaynağı (örn. gazlı boyler) ile
seri olarak kullanıldığında, ısı eşanjörüne gelen dönüş
suyu sıcaklığı 55°C'yi geçmemelidir. Bu kurala
uyulmaması sonucunda doğabilecek hasarlardan Rotex
sorumlu olmayacaktır.
1 Birim FHL1..3 Zeminden ısıtma devresi
(sahadan temin edilir)
2 Isı eşanjörü
3 Pompa T Oda termostatı
(sahadan temin edilir)
4 Kesme vanası
5 Kolektör (sahadan
temin edilir)
I Kullanıcı arabirimi
Termostat kablolarını doğru terminallere bağladığınızdan
(bkz. "Termostat kablosunun bağlanması" sayfa 16) ve DIP
anahtar geçiş anahtarlarını doğru ayarladığınızdan (bkz.
"Oda termostatı montaj konfigürasyonu" sayfa 19) emin
olun.
FHL1
FHL2
FHL3
T
I
5
4321
1 Birim 9 Isı eşanjör serpantini
2 Isı eşanjörü 10 Kullanım sıcak suyu deposu
3 Pompa FHL1..3 Zeminden ısıtma devresi
(sahadan temin edilir)
4 Kesme vanası
5 Kolektör (sahadan
temin edilir)
T1..3 Ayrı oda termostatı
(sahadan temin edilir)
6 Motorlu 3 yollu vana M1..3 FLH1 devresini kontrol
etmek için ayrı motorlu
vana (sahadan temin edilir)
7 Baypas vanası
(sahadan temin edilir)
I Kullanıcı arabirimi
8 Buster ısıtıcı
NOT
Pompa konfigürasyon ayrıntıları, "Pompa işletim
konfigürasyonu" sayfa 19 konusunda bulunabilir.
Her bir hacim ısıtma çevrimindeki (FHL1..3) sirkülasyon
uzaktan kumandalı vanalarla (M1..3) kontrol edildiğinde,
akış anahtarlı güvenlik aygıtının devreye girmesini
önlemek için bir baypas vanasının (7) olması önemlidir.
Baypas vanası, "Su boruları" sayfa 10 konusunda belirtilen
minimum su akışının her zaman garanti edileceği şekilde
seçilmelidir.
FHL1
FHL2
FHL3
5
43 721
M
M1
T1
M2
T2
M3
T3
10
6
98
I
4PW53149-1 Page 6 Thursday, May 7, 2009 1:43 PM
