Montaj kılavuzu
7
R(D/B)LQ011~016AA6V3+W1
Hava su tipi ısı pompa sistemi ünitesi
4PW53149-1
Kullanım suyu ısıtma
Kullanım sıcak suyu ısıtma modu etkin olduğu zaman (kullanıcı
tarafından manüel olarak veya bir program zamanlayıcıyı
aracılığıyla), hedef kullanım sıcak suyu sıcaklığına ısı eşanjör
serpantini ile elektrikli buster ısıtıcının kombinasyonu ile erişilecektir.
Kullanım sıcak suyunun sıcaklığı kullanıcının düzenlediği ayar
noktasının altına düştüğünde, kullanım sıcak suyu 3 yollu vana
çalıştırılarak ısı pompası vasıtasıyla ısıtılacaktır. Kullanım sıcak suyu
ihtiyacının büyük veya sıcaklık ayarının yüksek olması halinde,
buster ısıtıcı (8) destek verebilir.

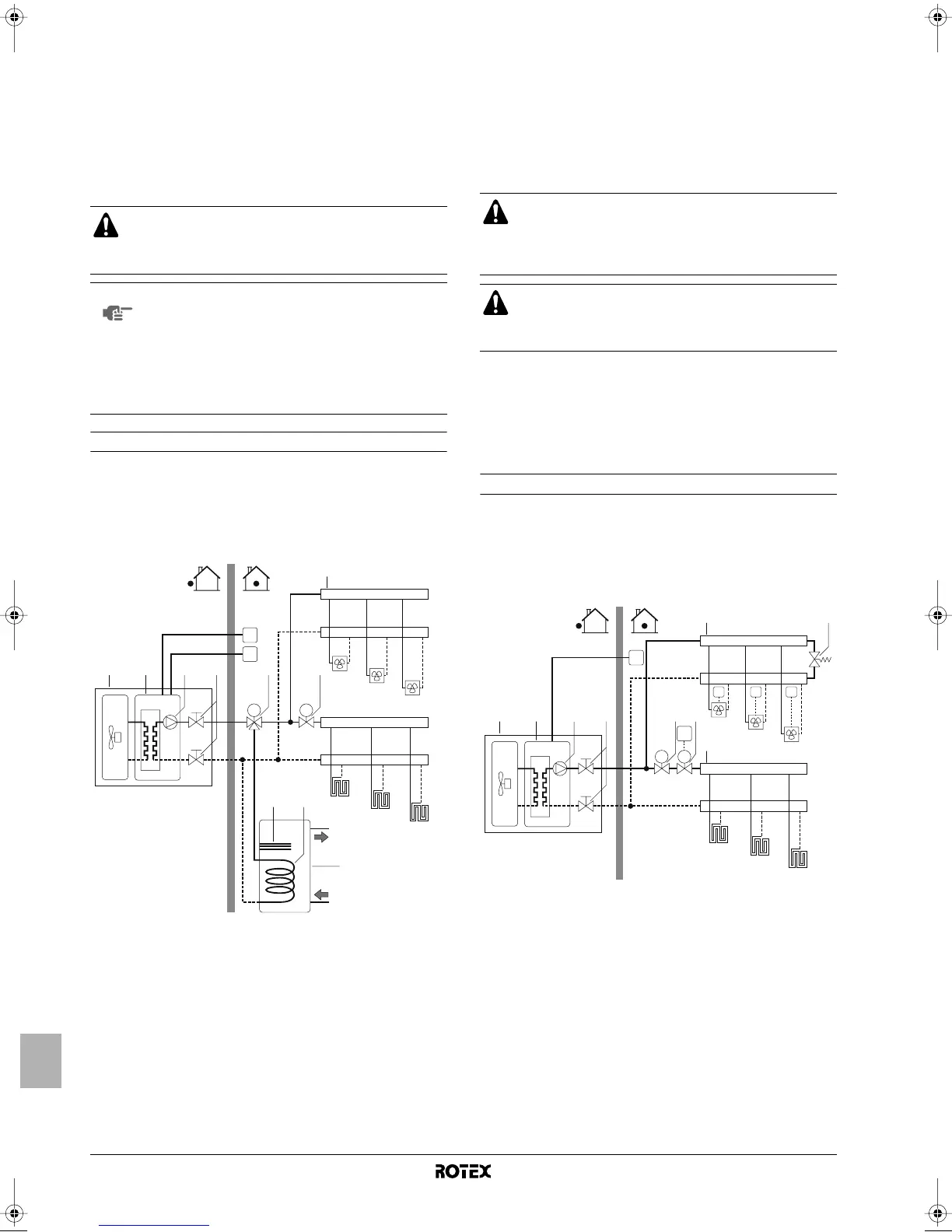

Uygulama 3
Üniteye bağlı soğutma/ısıtma geçişi için elverişli bir oda
termostatı ile hacim soğutma ve ısıtma uygulaması. Isıtma,
zeminden ısıtma devreleri ve fan koil üniteleri vasıtasıyla sağlanır.
Soğutma sadece fan koil üniteleri vasıtasıyla sağlanır.
Kullanım sıcak suyu, üniteye bağlı olan kullanım sıcak suyu deposu
üzerinden sağlanır.
Pompa işletimi ve hacim ısıtma ve soğutma
Mevsime bağlı olarak, müşteri oda termostatında(T) soğutma veya
ısıtma seçecektir. Bu seçim kullanıcı arabirimi işlemiyle yapılamaz.
Oda termostatından (T) hacim soğutma/ısıtma talebi geldiğinde,
pompa çalışmaya başlayacak ve ünite (1) "soğutma moduna"/"ısıtma
moduna" geçiş yapacaktır. Ünite (1), çıkışı hedeflenen soğuk/sıcak
su sıcaklığına erişmek için çalışmaya başlayacaktır.
Soğutma modunda, motorlu 2 yollu vana (11) soğuk suyun zeminden
ısıtma devrelerinden (FHL) geçişini kesmek için kapanacaktır.
Isıtma/soğutma işletiminin AÇMA/KAPAMA ayarı oda termostatı
tarafından yapılır ve kullanıcı arabirimi üzerinden gerçekleştirilemez.
Kullanım suyu ısıtma
Kullanım suyu ısıtma, "Uygulama 2" sayfa 6 konusunda
açıklanmıştır.
Uygulama 4
İç üniteye bağlı oda termostatı olmayan, ancak zeminden ısıtmayı
kontrol eden yalnız ısıtma oda termostatı ve fan koil üniteleri kontrol
eden soğutma/ısıtma termostatı bulunan hacim ısıtma ve soğutma
uygulaması. Isıtma, zeminden ısıtma devreleri ve fan koil üniteleri
vasıtasıyla sağlanır. Soğutma sadece fan koil üniteleri vasıtasıyla
sağlanır.
2 damarlı ya da 3 damarlı kabloya sahip bir 3 yollu vana (6)
bağlanması mümkündür. 3 yollu vananın doğru takılması
temin edilmelidir. Daha fazla ayrıntı için, bkz. "3 yollu
vananın kablo bağlantıları" sayfa 17.
NOT
Ünite, düşük dış sıcaklıklarda kullanım suyunun
sadece buster ısıtıcı tarafından ısıtılabileceği şekilde
ayarlanabilir. Bunun yapılması, ısı pompasını tam
kapasitesinin hacim ısıtma için kullanılmasını sağlar.
Düşük dış sıcaklıklar için kullanım sıcak suyu depo
konfigürasyonu ile ilgili detaylar "Saha ayarları"
sayfa 21 konusunda, saha ayarları [5-02] ile [5-04]
arasında bulunabilir.
1 Birim 10 Kullanım sıcak suyu deposu
2 Isı eşanjörü 11 Motorlu 2 yollu vana
(sahadan temin edilir)
3 Pompa
4 Kesme vanası FCU1..3 Fan koil ünitesi (sahadan
temin edilir)
5 Kolektör (sahadan
temin edilir) FHL1..3 Zeminden ısıtma devresi
(sahadan temin edilir)
6 Motorlu 3 yollu vana
T Soğutma/ısıtma anahtarlı
oda termostatı (sahadan
temin edilir)
8 Buster ısıtıcı
9 Isı eşanjör serpantini
I Kullanıcı arabirimi
FHL1
FHL2
FHL3
4321
M
10
6 11
98
M
FCU1
FCU2
FCU3
5
T
I
Termostat kablolarını doğru terminallere bağladığınızdan
(bkz. "Termostat kablosunun bağlanması" sayfa 16) ve DIP
anahtar geçiş anahtarlarını doğru ayarladığınızdan (bkz.
"Oda termostatı montaj konfigürasyonu" sayfa 19) emin
olun.
2 yollu vana (11) kablo bağlantıları, NC (normalde kapalı)
ve NO (normalde açık) vana için farklıdır! Kablo bağlantı
şemasındaki ayrıntılara uygun olarak doğru terminal
numaralarına bağladığınızdan emin olun.
1 Birim 12 Oda termostatını
harekete geçirmek için
motorlu 2 yollu vana
(sahadan temin edilir)
2 Isı eşanjörü
3 Pompa
4 Kesme vanası FCU1..3 Termostatlı fan koil
ünitesi (sahadan temin
edilir)
5 Kolektör (sahadan
temin edilir)
FHL1..3 Zeminden ısıtma devresi
(sahadan temin edilir)
7 Baypas vanası
(sahadan temin edilir)
T Yalnız ısıtma oda
termostatı (sahadan
temin edilir)
11 Soğutma işletimi
sırasında zeminden
ısıtma devrelerini
kapatan 2 yollu motorlu
vana (sahadan temin
edilir)
T4..6 Fan koil ile
ısıtılan/soğutulan oda için
ayrı oda termostatı
(sahadan temin edilir)
I Kullanıcı arabirimi
FHL1
FHL2
FHL3
T
7
T4 T5 T6
4321 12
M
11
M
FCU1
FCU2
FCU3
5
5
I
4PW53149-1 Page 7 Thursday, May 7, 2009 1:43 PM
