R(D/B)LQ011~016AA6V3+W1
Unité pour système de pompe à chaleur air à eau
4PW53149-1
Manuel d'installation
9

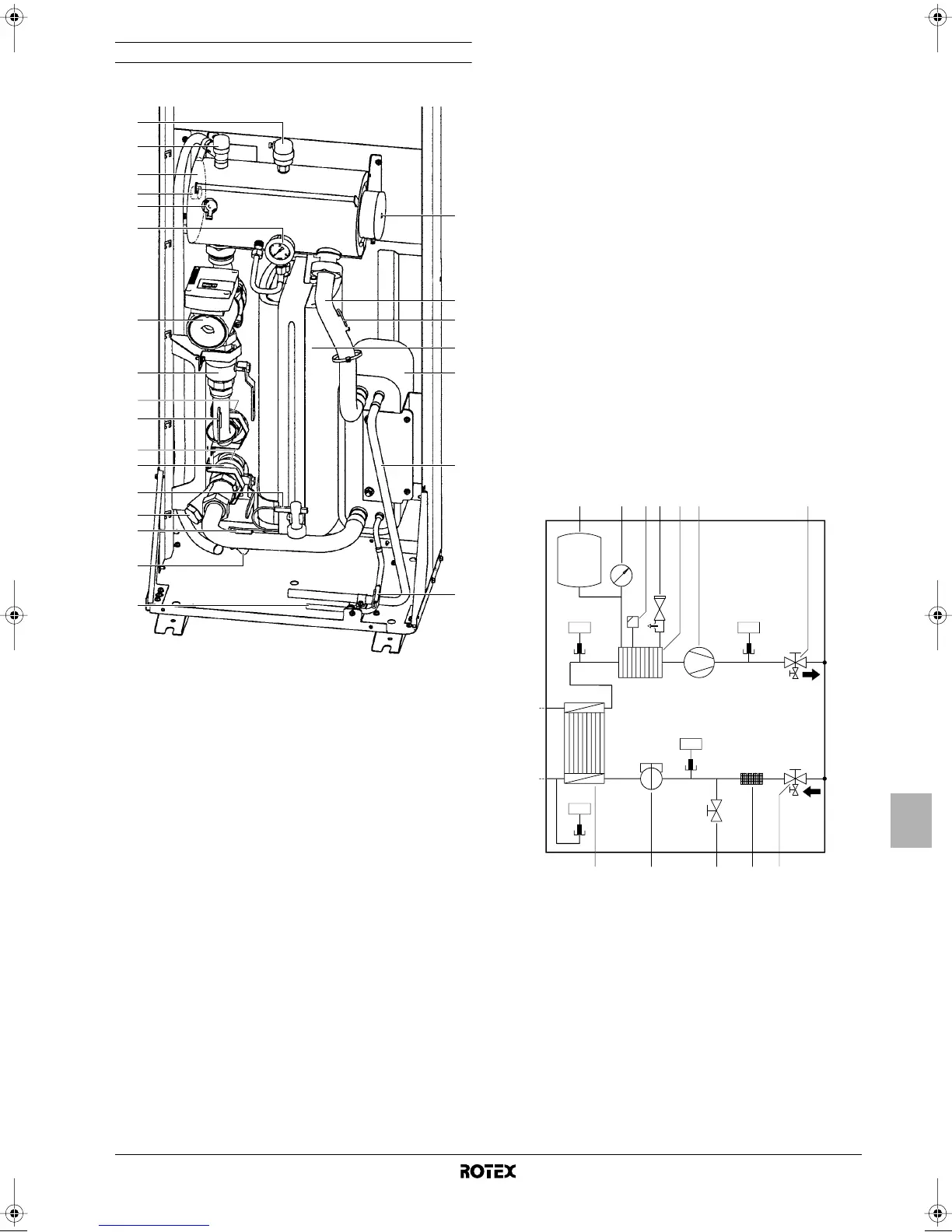

Principaux composants
Compartiment hydraulique (porte 3)
1. Vanne de purge d'air
L'air subsistant dans le circuit d'eau sera automatiquement
expulsé par la vanne de purge d'air.
2. Chauffage d'appoint
Le chauffage d'appoint consiste en un élément de chauffage
électrique qui fournira une capacité de chauffage
supplémentaire au circuit d'eau si la capacité de chauffage de
l'unité est insuffisante en raison de basses températures
extérieures; il protège également la tuyauterie d'eau externe du
gel pendant les périodes froides.
3. Capteurs de température
Quatre capteurs de température déterminent la température de
l'eau et du réfrigérant en différents points dans le circuit d'eau.
4. Echangeur thermique
5. Vase d'expansion (10 l)
6. Connexion de liquide réfrigérant
7. Connexion de gaz réfrigérant
8. Vannes d'arrêt
Les vannes d'arrêt de la connexion d'entrée d'eau et de la
connexion de sortie d'eau permettent une isolation du côté circuit
d'eau de l'unité par rapport au côté circuit d'eau résidentiel. Cela
facilite la vidange et le remplacement du filtre de l'unité.
9. Connexion d'arrivée d'eau
10. Connexion de sortie d'eau
11. Vanne de vidange et de remplissage
12. Filtre à eau
Le filtre à eau retire la saleté de l'eau pour empêcher des dégâts à
la pompe ou une obstruction de l'évaporateur. Le filtre à eau doit
être nettoyé de façon régulière. Voir "Maintenance" à la page 31.
13. Manomètre
Le manomètre permet de lire la pression d'eau dans le circuit
d'eau.
14. Contacteur de débit
Le contacteur de débit vérifie le flux dans le circuit d'eau et
protège l'échangeur de chaleur contre le gel et la pompe contre
les dégâts.
15. Pompe
La pompe fait circuler l'eau dans le circuit d'eau.
16. Cuve de chauffage d'appoint
Le chauffage d'appoint chauffe l'eau dans la cuve de chauffage
d'appoint.
17. Protection thermique du chauffage d'appoint
Le chauffage d'appoint est équipé d'un protecteur thermique. La
protection thermique s'active quand la température devient trop
élevée.
18. Fusible thermique du chauffage d'appoint
Le chauffage d'appoint est équipé d'un fusible thermique. Le
fusible thermique saute quand la température est trop élevée
(supérieure à la température de la protection thermique du
chauffage d'appoint).
19. Soupape de décharge de pression
La soupape de décharge de pression empêche une pression
d'eau excessive dans le circuit d'eau en s'ouvrant à 3 bar et en
déchargeant un peu d'eau.
Schéma fonctionnel du compartiment hydraulique
(porte 3)
7
4
2
19
17
13
15
8
8
9
12
3
6
1
16
18
3
10
3
5
2
3
11
14
1 Vase d'expansion 8 Echangeur thermique
2 Manomètre 9 Contacteur de débit
3 Vanne de purge d'air 10 Vanne de
vidange/remplissage
4 Soupape de décharge
de pression 11 Filtre
5 Cuve de chauffage
d'appoint avec
chauffage d'appoint
12 Vanne d'arrêt d'entrée d'eau
avec vanne de purge
6 Pompe R11T
R12T
R13T
R14T
Capteurs de température
7 Sortie d'eau de la
vanne d'arrêt
t
R1
t
12 6 7
1289 1011
34 5
