R(D/B)LQ011~016AA6V3+W1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW53149-1
Manual de instalare
19

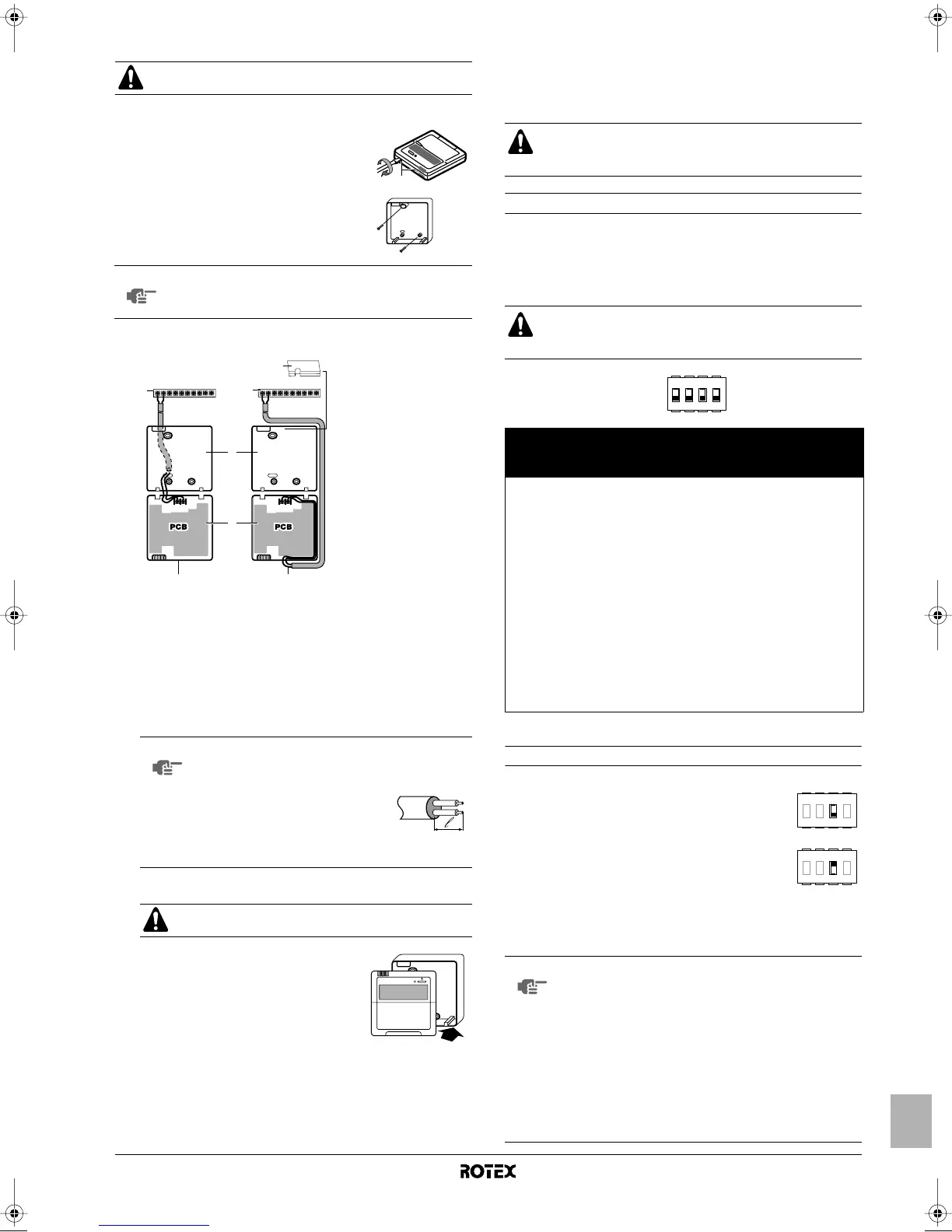

Montarea
1 Scoateţi piesa frontală a regulatorului digital.
Introduceţi vârful unei şurubelniţe plate în
fantele (1) din partea posterioară a
regulatorului digital şi scoateţi piesa frontală
a regulatorului digital.
2 Fixaţi regulatorul digital pe o suprafaţă
plată.
3 Cablaţi unitatea.
Conectaţi bornele de sus de pe partea frontală a regulatorului
digital şi bornele din interiorul unităţii (P1 la 16, P2 la 16a).
4 Fixaţi la loc partea superioară a regulatorului digital.
Începeţi instalarea de la clemele de la
fund.
Punerea în funcţiune şi configurarea
Unitatea interioară trebuie configurată de instalator pentru a se potrivi
mediului în care se află instalaţia (climatul din exterior, etc.) şi
competenţei utilizatorului.
Prezentarea reglajelor comutatorului basculant
Comutatorul basculant SS2 este plasat pe placa cu circuite
imprimate a cutiei de distribuţie (vezi "Componentele principale ale
cutiei de distribuţie (uşa 2)" la pagina 9) şi permite configurarea
instalării rezervorului de apă menajeră, conexiunii termostatului de
încăpere şi funcţionării pompei.
Configurarea instalării termostatului de încăpere
Regulatorul digital, livrat ca set, trebuie montat în interior.
NOTĂ
Aveţi grijă să nu deformaţi partea inferioară a regulato-
rului digital prin strângerea exagerată a şuruburilor de
montare.
1 Unitate
2 Partea posterioară a regulatorului digital
3 Partea frontală a regulatorului digital
4 Cablat din spate
5 Cablat de sus
6 Decupaţi partea de trecere a cablajului cu un cleşte, etc.
NOTĂ
■ Când cablaţi, pozaţi cablurile la distanţă de
cablajul alimentării de la reţea pentru a evita
zgomotul electric (zgomotul extern).
■ Îndepărtaţi învelişul de
ecranare al părţii care
trebuie să treacă prin
interiorul carcasei regulato-
rului digital ( l ).
Aveţi grijă ca în timpul fixării să nu deterioraţi cablul.
1
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
Este important ca toate informaţiile din acest capitol să fie
citite detaliat de instalator şi ca sistemul să fie configurat
conform aplicaţiei.
Decuplaţi alimentarea de la reţea înainte de a deschide
panoul de service al cutiei de distribuţie şi de a face orice
schimbări la reglajele comutatorului basculant.
Comu-
tator
DIP
SS2
Descriere ON OFF
1 Nu este cazul pentru
instalator
— (Prestabilit)
2 Instalaţia rezervorului de apă
menajeră caldă
(Vezi "Configurarea instalaţiei
rezervorului de apă menajeră
caldă" la pagina 20)
Instalat Nu este instalat
(prestabilit)
3 Conectarea termostatului de
încăpere
(Vezi "Configurarea instalării
termostatului de încăpere" la
pagina 19)
Termostat de
încăpere
conectat
Termostat de
încăpere
neconectat
(prestabilit)
4 Această configurare
(a)
decide
modul de exploatare când
există o cerere simultană
pentru mai multă
încălzire/răcire a spaţiului şi
încălzire a apei menajere.
(a) aplicabil numai în cazul comutatorului basculant 2 = ON (cuplat)
Prioritate de
încălzire/răcire
Fără prioritate
(prestabilit)
■ Când la unitate nu este conectat un
termostat de încăpere, întrerupătorul cu
pârghie SS2-3 trebuie fixat pe OFF.
■ Când la unitate este conectat un termostat
de încăpere, întrerupătorul cu pârghie SS2-3
trebuie fixat pe ON.
■ Pe termostatul de încăpere, stabiliţi histereza adecvat pentru
a preveni cuplarea şi decuplarea repetată a pompei (respectiv
vibraţia), care afectează durata de viaţă a pompei.
NOTĂ
■ Când la unitate este conectat un termostat de
încăpere, temporizatoarele de program pentru
încălzire şi răcire nu sunt niciodată disponibile. Alte
temporizatoare de program nu sunt afectate. Pentru
informaţii suplimentare privind temporizatoarele de
program, consultaţi manualul de exploatare.
■ Când la unitate este conectat un termostat de
încăpere, şi este apăsat butonul = sau y,
indicatorul controlului centralizat e va clipi pentru a
arăta că termostatul de încăpere are prioritate şi
porneşte/opreşte funcţionarea şi comută modul de
funcţionare.
4321
ONOFF
4321
ONOFF
4321
ONOFF
